#1 Asus zenbook ux434f i7 10510u zwarcie

przez marcin223344 • 3 listopada 2020, 16:10
laptop Asus Zenbook ux434f, CPU i7-10510u, KBC IT8225vg.

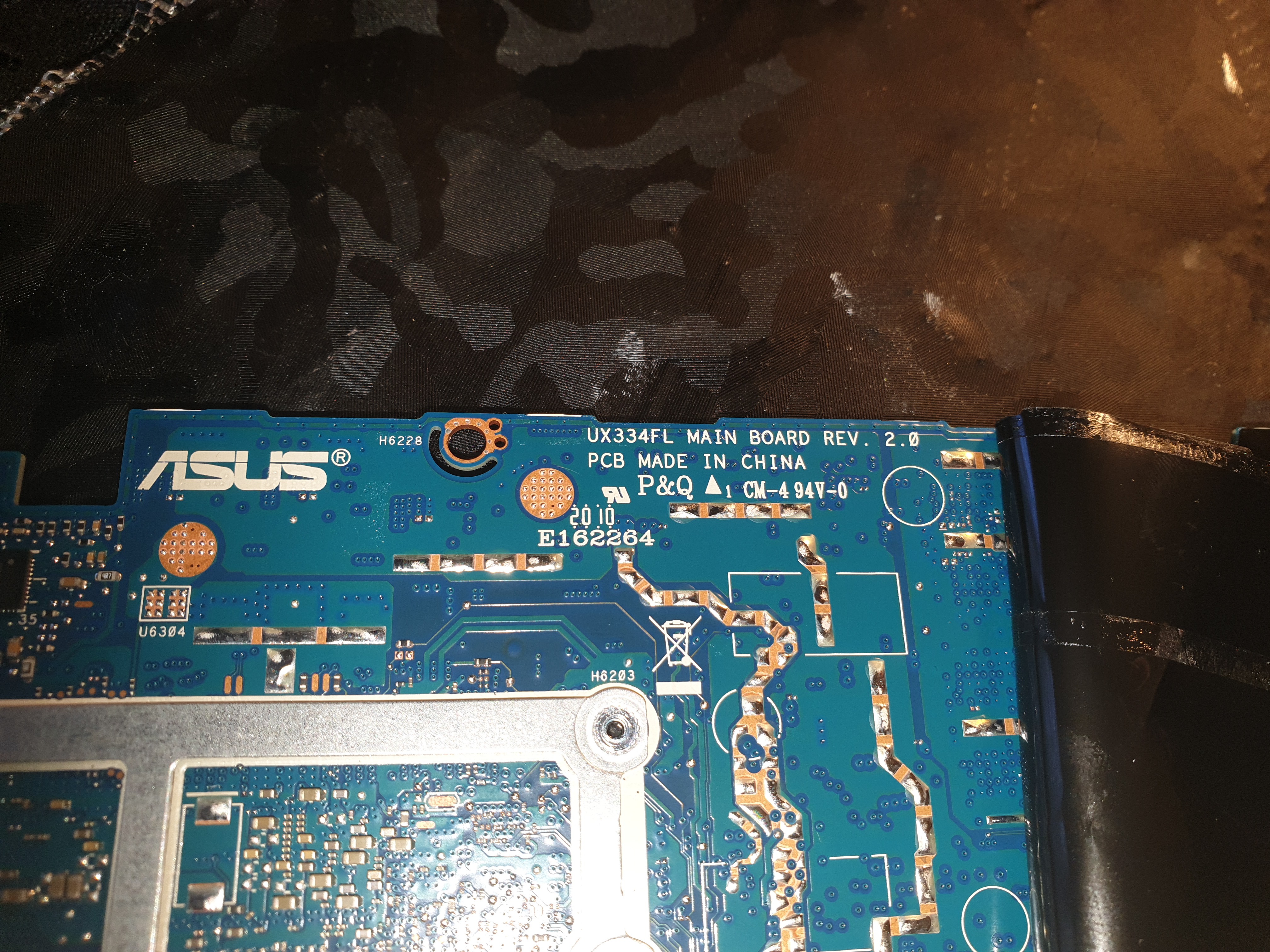

Płyta główna UX334FL Rev.2.0

Brak reakcji na włącznik, pobór prądu 0A.
Napięcie 19V dochodzi tylko do pierwszego klucza, za nim już zero, na rezystorze pomiarowym rezystancja 5.5 Ohm.

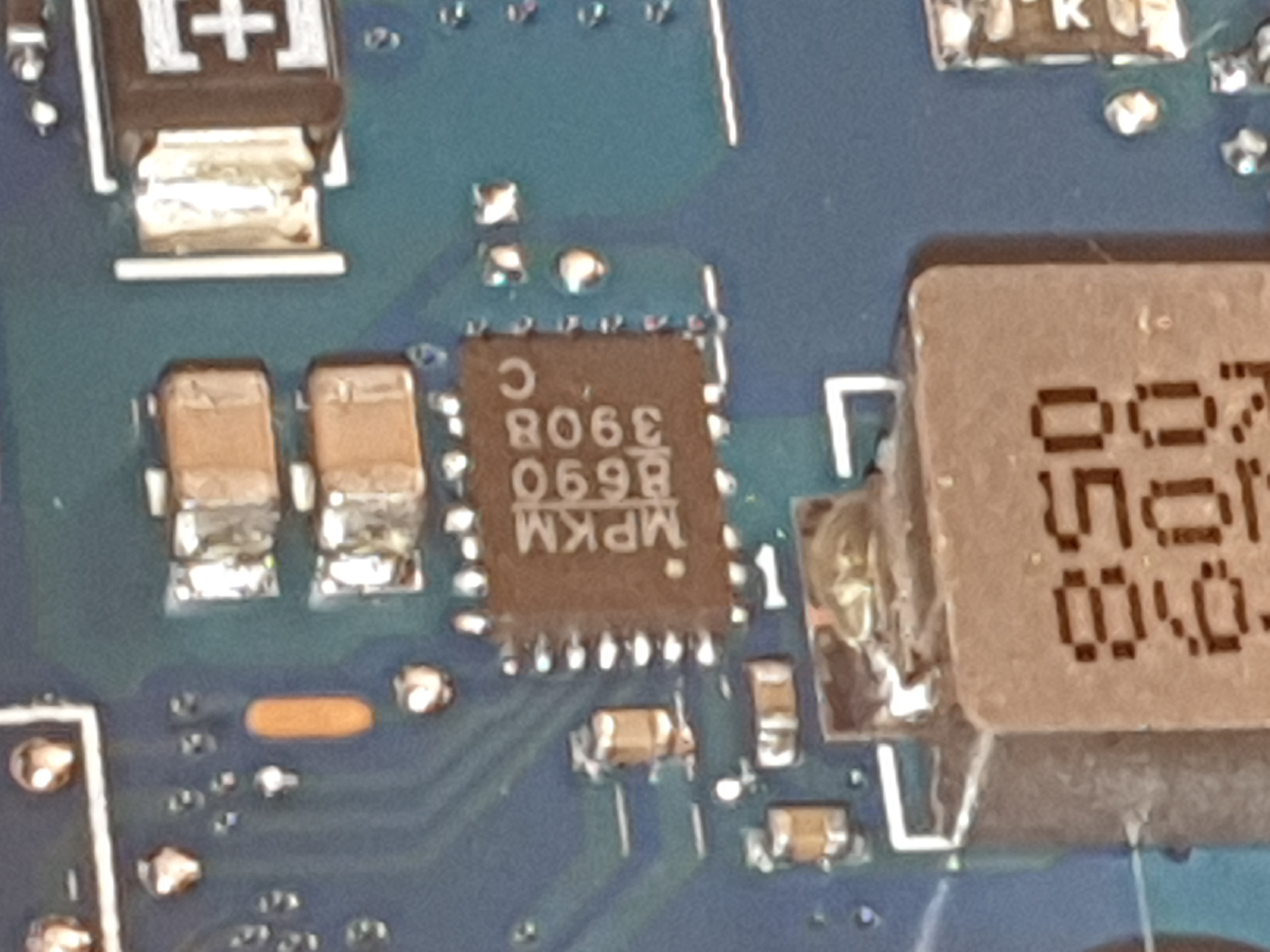

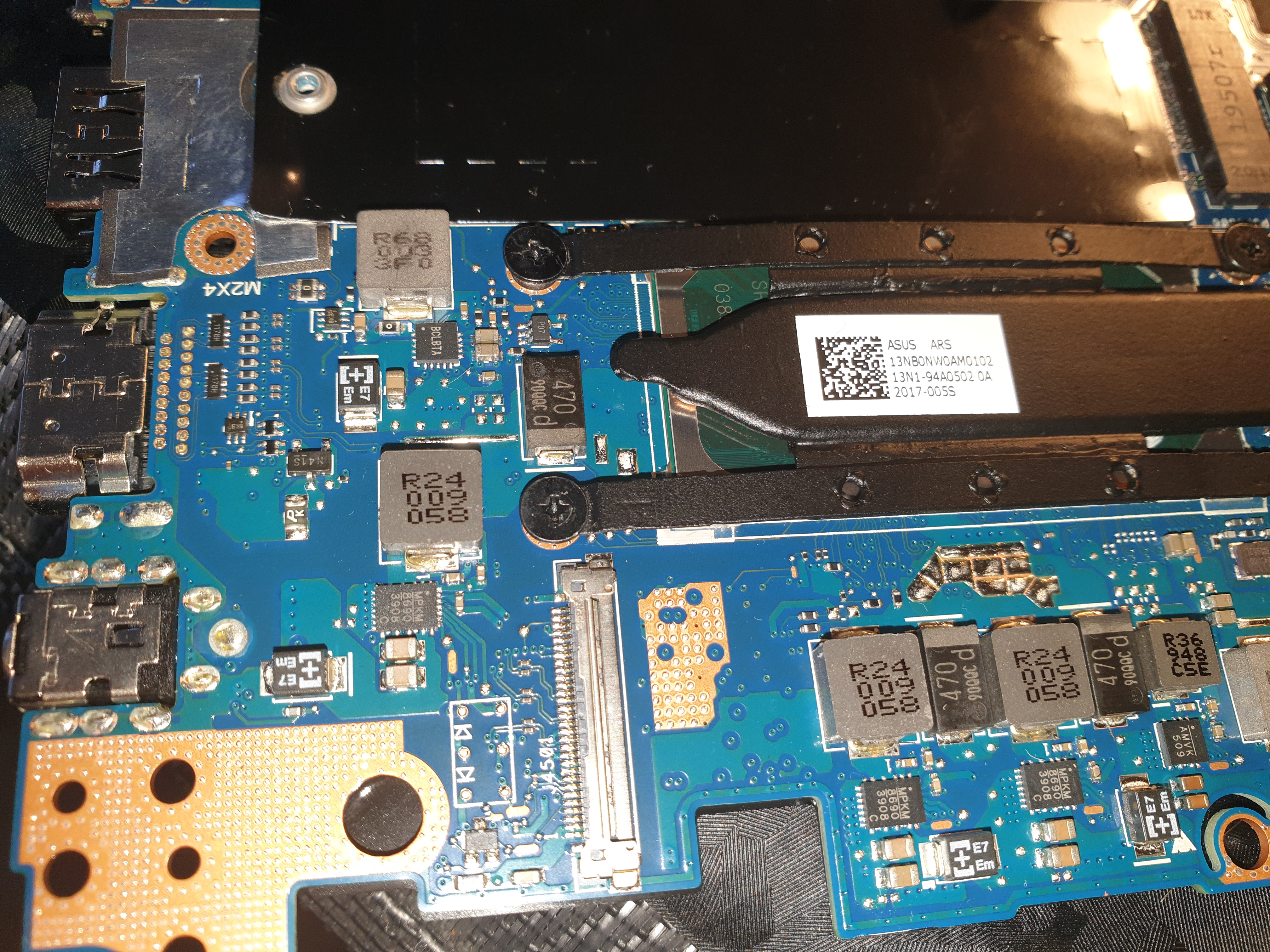

W takiej sytuacji chyba mierzy się rezystancje cewek do głównej gałęzi? Tak zrobiłem i namierzyłem cewkę, która ma zero Ohm do rezystora pomiarowego, jest to chyba CPU GT albo CPU Ccore (ale chyba nie, bo chyba w tym procesorze są tylko 2 fazy zasilania). Przy cewce, która ma 0hm do głównej gałęzi, jest taki układ, załączam foto - czy ktoś może wie co to jest? Jakiś DRMOS? MPKM 8690
Czy powinienem go ściągnąć I zobaczyć czy rezystancja głównej gałęzi wróciła do normy, czy powinienem najpierw ściągnąć cewkę i zobaczyć, po której stronie jest zwarcie?
Obrazek
Obrazek
Obrazek

Re: Asus zenbook ux434f i7 10510u zwarcie

przez Google Adsense [BOT] • 3 listopada 2020, 16:10

#2 Re: Asus zenbook ux434f i7 10510u zwarcie

przez rager24 • 3 listopada 2020, 16:23
Ten układ to: MP86901-CGLT-Z. Przetwornica/sterownik ze zintegrowanymi mosfetami. Ściągnij ten układ i sprawdź rezystancję do masy na rezystorze pomiarowym. Najprawdopodobniej zintegrowany górny klucz ma przebicie.
Układy dostępne niestety tylko z Chin (Aliexpress)

#3 Re: Asus zenbook ux434f i7 10510u zwarcie

przez marcin223344 • 3 listopada 2020, 17:04
rager24 napisał(a):Ten układ to: MP86901-CGLT-Z. Przetwornica/sterownik ze zintegrowanymi mosfetami. Ściągnij ten układ i sprawdź rezystancję do masy na rezystorze pomiarowym. Najprawdopodobniej zintegrowany górny klucz ma przebicie.
Układy dostępne niestety tylko z Chin (Aliexpress)

Tak po wylutowaniu układu rezystancja na głównej gałęzi wróciła do normy.... czy myślisz, że procesor przeżył, tak czy tak spróbuję zamówić układ i zobaczymy
