#1 Asus Zenbook UX430U motherboard UX430UQ 2.0 NO VIDEO


przez valieromarco 1 stycznia 2021, 17:41
This motherboard had bios corrupted.
Power on but no video even on external monitor.
After flashing bios with clear me dump, now I get video on external monitor only.

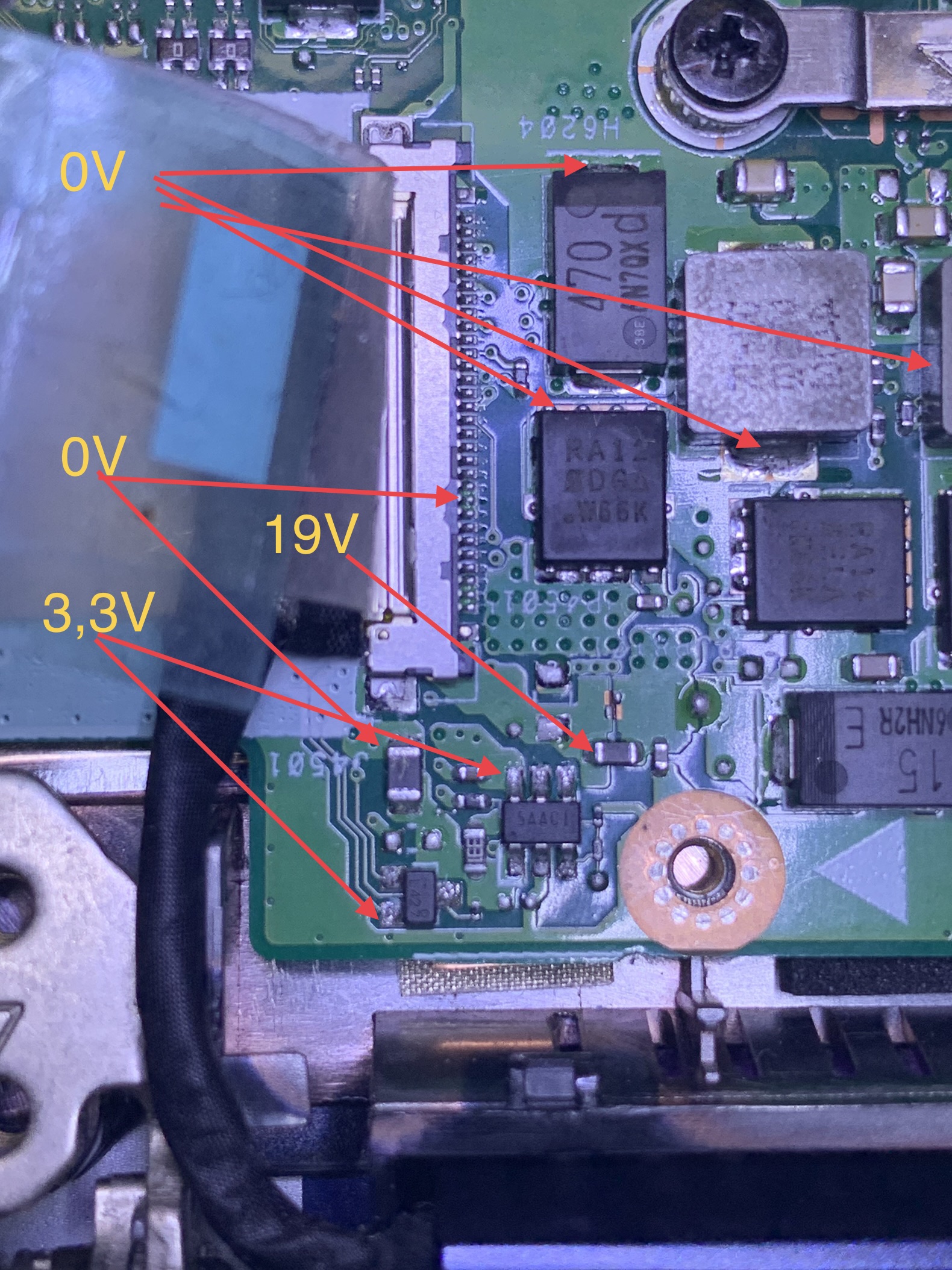

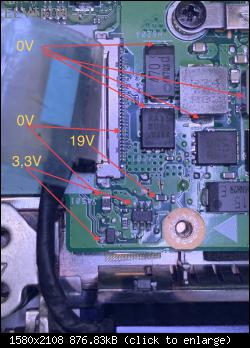

I haven’t another display to try it but seems are missing some voltages on LDVS connector

Obrazek

Re: Asus Zenbook UX430U motherboard UX430UQ 2.0 NO VIDEO


przez Google Adsense [BOT] 1 stycznia 2021, 17:41

#2 Re: Asus Zenbook UX430U motherboard UX430UQ 2.0 NO VIDEO


przez Lesio23 1 stycznia 2021, 17:56
Check different bios.

#3 Re: Asus Zenbook UX430U motherboard UX430UQ 2.0 NO VIDEO


przez valieromarco 1 stycznia 2021, 18:39
As I can work on external monitor I have update bios version with Asus Ez Flash from 300 to 307 but nothing is changed
Notebook works perfectly on external monitor.

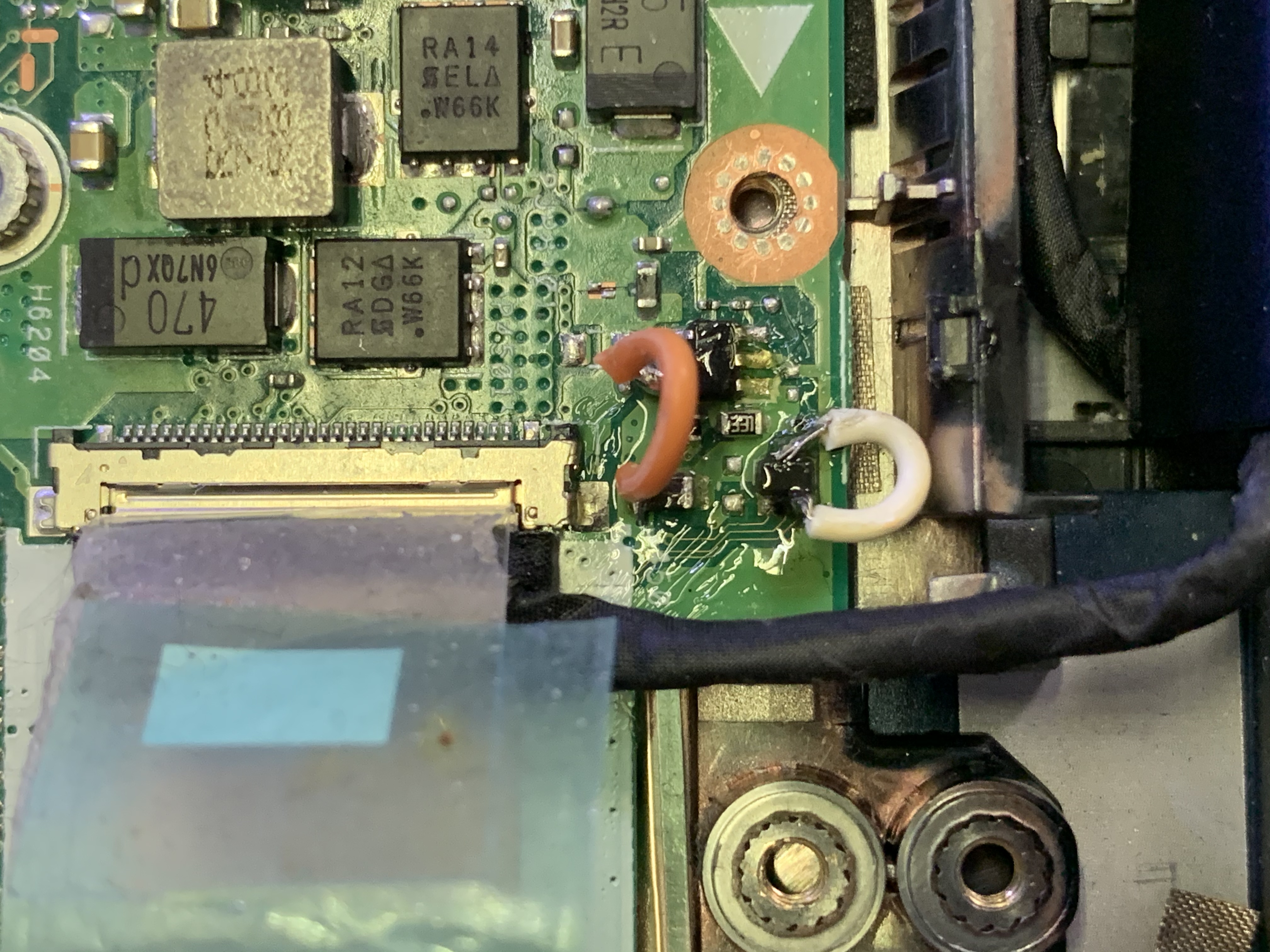

Now I get video on Pc Display making two bridges to connect 3,3V missing.
Cause boardview and schematic missing I can’t understand where these voltages come from.


Obrazek


I solder better the bridges and now it works perfectly. :D :D
