Asus X750j Płyta X750JB rev.2 Brak reakcji na przycisk zasilania

Dzień Dobry. Pacjent Asus X750j Płyta X750JB rev.2
Były widoczne oznaki malutkiego zalania na IT8528E -U3001. Element miał zwarcie. Wymieniłem go. Zwarcie zniknęło, a laptop nadal nie startuje.
Podejrzewam Charger U8800 (BQ24725A)

Podaję napięcia do masy na nóżkach tego chargera ( bez baterii)
n.1-19,2V, n.3-19,2V, n.4-19,2V, n.5-23,9V, n.6-3,1V, n.7-2,5V, n.8-0V, nóżki 9-14 - 3,2V, n.16-0V, n.17-6V, n.18-5,7V, n.20-3,3V, n.21-19,1V

Posiadam BQ24781, tylko czy można go zamontować zamiast BQ24725A ?

Proszę o pomoc.

Cześć,

ksimon napisał(a):Podejrzewam Charger U8800 (BQ24725A)

Charger wydaje się sprawny. (przesunąłeś numeracje pinów o jeden w przód).

Jaki prąd pobiera płyta po podłączeniu zasilacza, a jaki po wciśnięciu włącznika?

Zmierz napięcia na n.14, 17, 18, 21, 71, 82, 83, 112 układu KBC.

Zmierz napięcie na n.87, 125 KBC w następujących przypadkach:
a) włącznik wciśnięty,
b) włącznik zwolniony.

Zmierz napięcia na n.3, 6, 7, 12,13, 20 U8100.

Pomiary napięć wykonaj po wciśnięciu włącznika.

Po podłączeniu zasilacza płyta pobiera 0,009A, po wciścięciu przycisku ( i trzymaniu) - 0,0095A

KBC 14-3,2V, 17-3,2V, nóżki 18,21,71,82,83- 0V, 112-3,2V

nóżki 87,125 przy wciśniętym i zwolnionym -0V

U8100
3-3,3V, 6-0V, 7-0V, 12-4,2V, 13-0V, 20-0V

Zmierz rezystancję pomiędzy n.12 U8100 i dowolnym wyprowadzeniem R8814.
Zmierz rezystancję pomiędzy n.125 KBC i n.4 złącza CON6603.
Zmierz rezystancję do masy na n.12 i 13 U8100.

Zmierz napięcie na. n.4 CON6603.
Zmierz napięcie na n.1 Q8111.

Poprzednio wykonałem źle pomiar n125 KBC - bez wciśniętego =3,2V, z wciśniętym =2,2V
rezystancja pomiędzy n.12 U8100 i dowolnym wyprowadzeniem R8814 - 0,1 OHM
rezystancja pomiędzy n.125 KBC i n.4 złącza CON6603 -0,9 OHM
rezystancja do masy U8100 na n.12 - 2,3 Mega OHM i 13 - 0,46 Mega OHM
napięcie na. n.4 CON6603 -3.2V (2,2V)
napięcie na n.1 Q8111 - 19,3V

Ale na n.4 Q8111 = n.1 L8101 jest 0V (A chyba powinno być 3v)?

Zapomniałem wcześniej napisać, , że jak KBC miał zwarcie, to U8100 mocno się grzał do momentu rozlutowania JP8111. A może U8100 się uszkodził?

ksimon napisał(a):Ale na n.4 Q8111 = n.1 L8101 jest 0V (A chyba powinno być 3v)?

Pod warunkiem że laptop się uruchomi.

Zmierz powtórnie napięcie na n.12 U8100.

n.12 U8100 - teraz 19,3V

Zmierz ponownie napięcia na n.3, 6, 7, 9,12,13, 17, 20 U8100.

Zmierz rezystancję do masy na wszystkich cewkach.

u8100
3-3,2V, 6-0V, 7-0V, 9-4,7V, 12-19,3V, 13-5V, 17- 4,7V, 20-0V

Rezystancje cewek do masy:
L8701, L8702, L8002, L8001, L8003 - niska rezystancja - OK 30 OHM
L8200 = 87 Ohm
L8300 = 240 Ohm

pozostałe w Kilo Ohmach

Zmierz rezystancję do masy na n.3 i 13 U8100.

Zmierz powtórnie napięcia na n.14, 17, 18, 21, 71, 82, 83, 112 układu KBC.

U8100 rezystancja do masy n.3-100K Ohm, n.13-75K Ohm
KBC 14-3,2V, 17-3,3V, nóżki 18,21,71,82,83,112- 0V,

Zmierz rezystancję do masy na n.87 i 125 KBC.

Zmierz napięcie na n.8 kości BIOS.

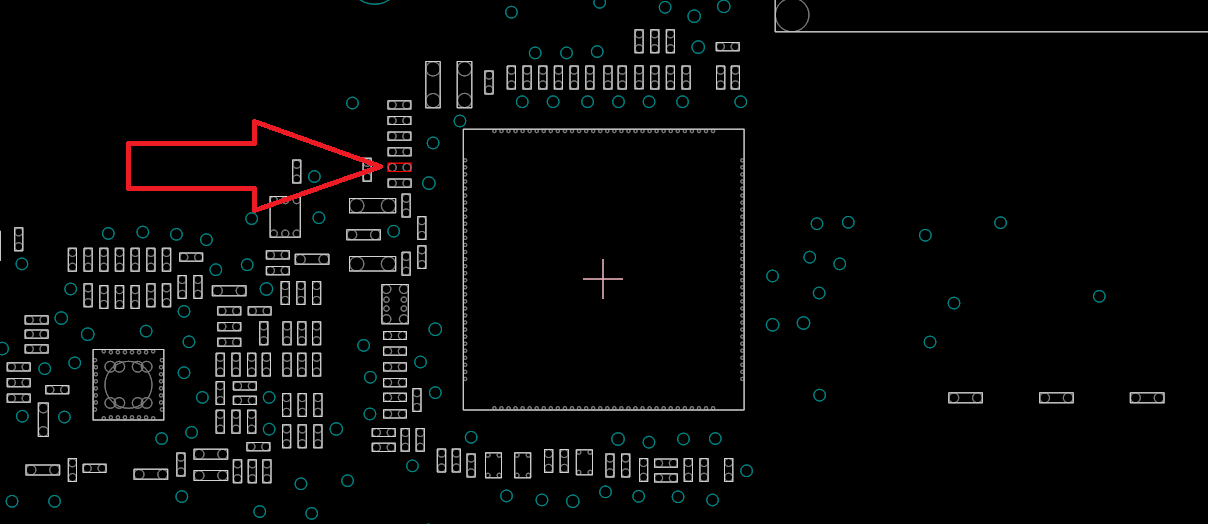

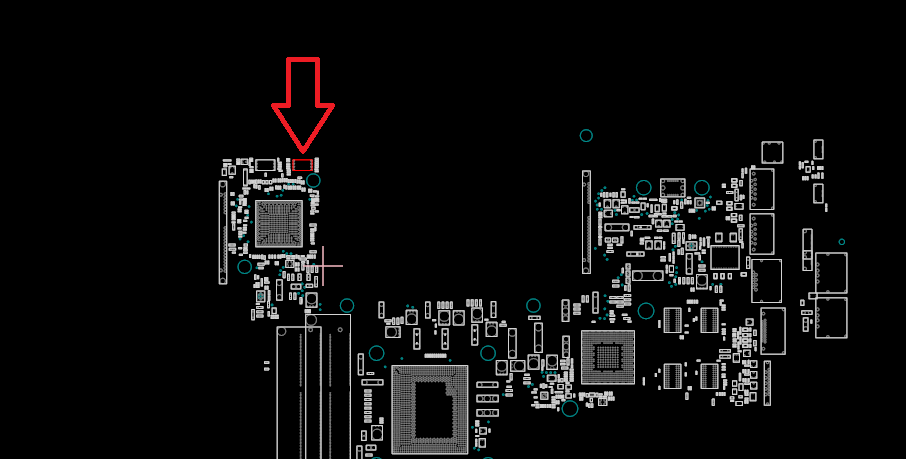

Zmierz napięcia po obu stronach zaznaczonego rezystora.
Zmierz rezystancję pomiędzy pinami zaznaczonego rezystora.

razystancja KBC 87 - 11K Ohm, 125 - 113 K Ohm ( i rośnie)
Rezystor - Opór 5K Ohm, Napięcia - 3,2V oraz 3,3 V

Który element to kość Bios?

ksimon napisał(a):nóżki 87,125 przy wciśniętym i zwolnionym -0V...
...Rezystor - Opór 5K Ohm, Napięcia - 3,2V oraz 3,3 V

To jak to jest n.125 jest połączona z mierzonym rezystorem, ja KBC jest 0V, a na rezystorze 3,2V?

Czy mógłbyś się przyłożyć do tych pomiarów, no chyba że nie zależy Ci na naprawie tego sprzętu

ksimon napisał(a):Który element to kość Bios?

Z service level 2 nie wiesz który element to kość BIOS?

Oczywiście, że chcę naprawić sprzęt.
Bardzo Ci dziękuję, że poświęcasz swój czas i wiedzę dla mnie.
Przepraszam, za błędne pomiary. Jak się mnie opier..., to spinam du.. i biorę się do dokładnej roboty
Jeśli chodzi o mój poziom 2, to wypadkowa moich umiejętności. Na naprawie płyt znam się nie najlepiej.
Wczoraj o 15:08 odpisywałem, a o 15:00 miałem wyjść do lekarza może tym się wytłumaczę, bo inaczej nie potrafię

Mierzyłem nóżkę 124 zamiast 125, na której jest 0V - to był zły pomiar
Na nóżce 125 jest 3,2V, a przy wciśniętym przycisku POWER - 2,5V

Napięcie na nóżce 8 kości bios (U2802) - 3V

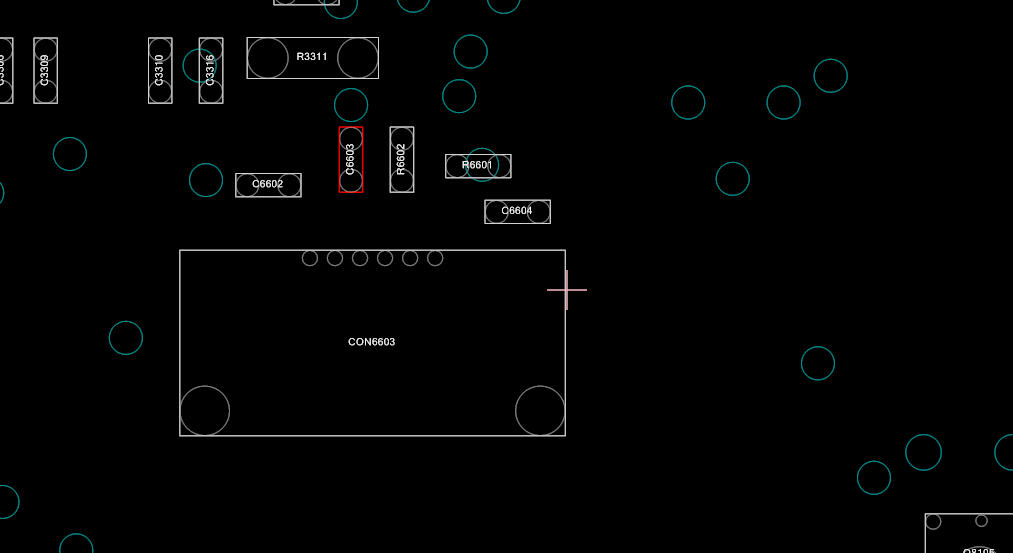

Podłącz zasilacz i zewrzyj zaznaczony kondensator pomiędzy wyprowadzeniami na krótką chwilę (pół sekundy), jaki prąd w tym przypadku pobiera płyta?

Prąd wzrasta z 0,009A do 0.0095A

Wymień KBC.

Wymieniłem KBC. Jest duży postęp, czyli po podpięciu zasilania zapalają sie dwie lampki - ( LED5605 iLED 5601) oraz wentylator działa na szybkich obrotach.
Po wciśnięciu i przytrzymaniu przycisku POWER przez 5 sek, na chwilę wszystko gaśnie i ponownie samoczynnie się włącza.

Pobór prądu przez płytę to 0,63A
Brak obrazu.

ksimon napisał(a):po podpięciu zasilania zapalają sie dwie lampki - ( LED5605 iLED 5601) oraz wentylator działa na szybkich obrotach.

Czy bateria RTC jest obsadzona?Jeśli tak to zmierz napięcia na wszystkich pinach D2001, przy tym pomiarze ma być podłączona tylko bateria RTC. Zasilacz, oraz bateria główna nie podłączone.

Podłącz zasilacz i zmierz napięcia na wszystkich cewkach w chwili gdy laptop pracuje.
