#1 ASUS X571GT DA0XKTMB8C0 REV:C identyfikacja układu


przez pawel5196 3 grudnia 2021, 16:57
Witam.

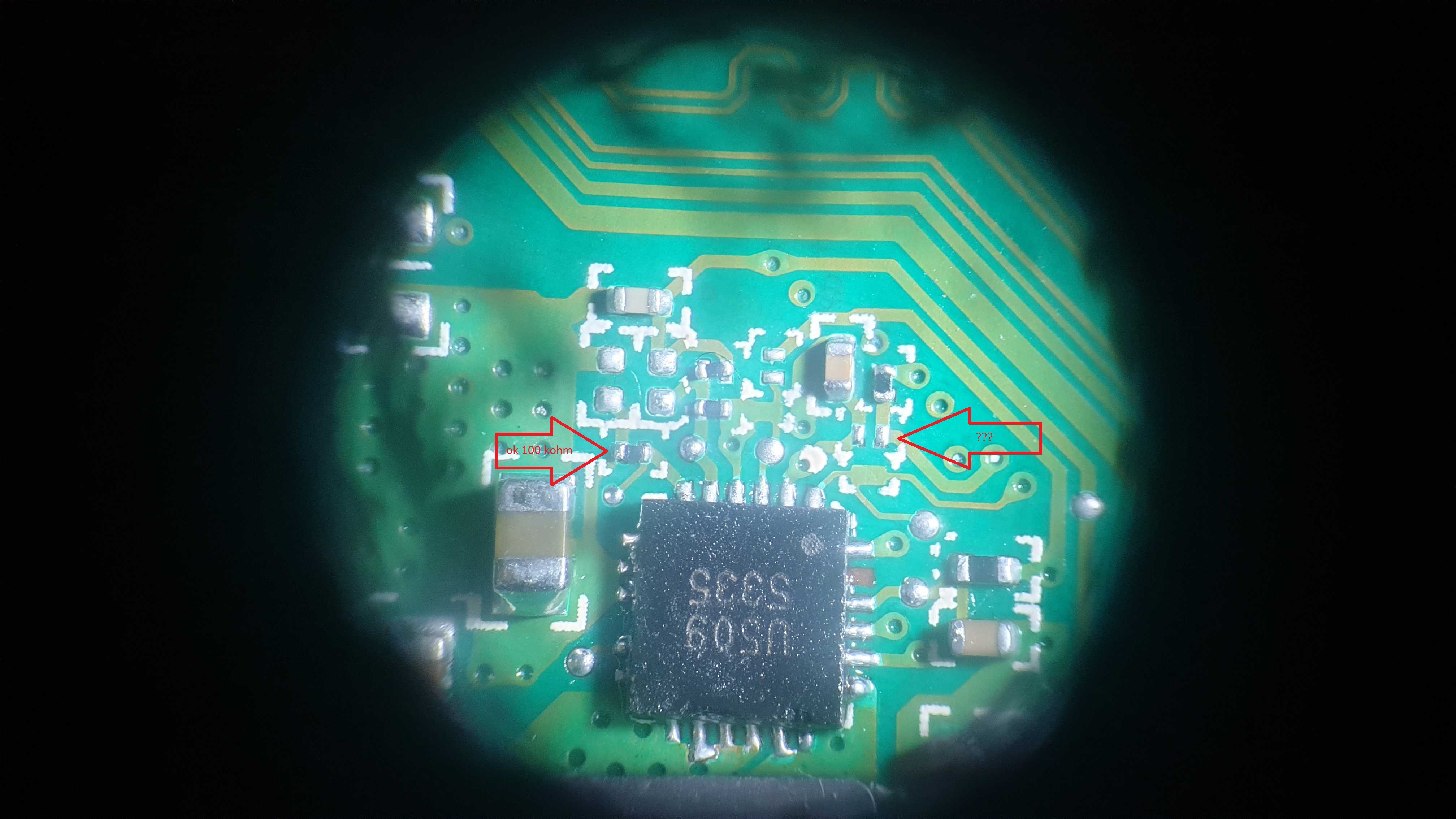

Proszę o identyfikacje zaznaczonego rezystora. Układ G5335QT1U pin2 - EN. Napięcie 8V.
Płyta po innym serwisie. Brakowało dwóch rezystorów. Jedne pin6 - TON - rezystor ok 100kΩ ( odszukany po dokumentacji podobnego układu APW8713).
Ogólnie płyta uruchamia się. Obecne tylko napięcia na cewkach 3V i 5V. Reszta brak.
Podejrzewam, że przez ten rezystor nie załącza się kontroler PWM.
Płyta główna - DA0XKTMB8C0 REV:C
Obrazek
Obrazek

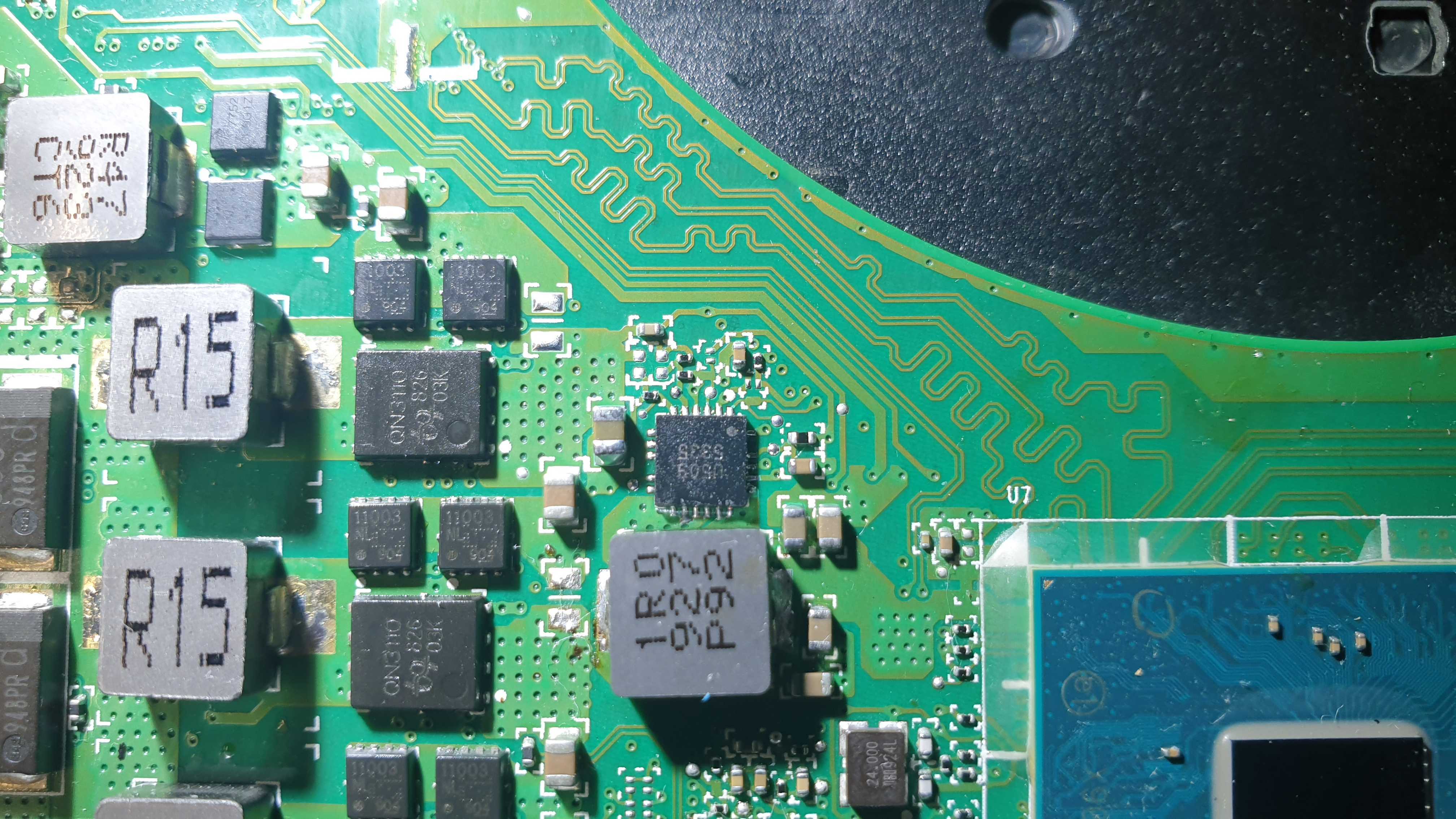

Tutaj widać, że rezystor był przed naprawą przez inny serwis.
prosba-o-identyfikacje-elementu-asus-x571g-plyta-da0xktmb8c0-rev-c-t65817.html

Re: ASUS X571GT DA0XKTMB8C0 REV:C identyfikacja układu


przez Google Adsense [BOT] 3 grudnia 2021, 16:57

#2 Re: ASUS X571GT DA0XKTMB8C0 REV:C identyfikacja układu  [ROZWIĄZANY]


przez yasiu83 3 grudnia 2021, 17:13
Cześć. Posiłkując się schematem z płyty DA0ZAVMB8G0 z układem G5335 w miejscu brakującego rezystora jest zwora 0Ω. Ten rezystor przy pin6 ma 73.2K.

#3 Re: ASUS X571GT DA0XKTMB8C0 REV:C identyfikacja układu


przez pawel5196 4 grudnia 2021, 13:14
Dokładnie na pin6 jest rezystor 73kΩ. Dzięki za pomoc. Musiałem jeszcze zamówić nowy układ zamiennik G5335QT1U, ponieważ miał wyżarty jeden z padów VIN. Jak będzie działam dalej :)
