#1 Asus X555LD rev 3.6 Nie uruchamia się.


przez Antek 24 września 2019, 10:49
Płyta X555LD rev3.6
Nie startuje przetwornica 3/5V. RT8249C
Jest LDO3, ale brakuje LDO5
Na n13. czyli LDO5 rezystancja ponad 200k
RT8249C jest nowy na starym było to samo.
Dlaczego brakuje tego napięcia?

Re: Asus X555LD rev 3.6 Nie uruchamia się.


przez Google Adsense [BOT] 24 września 2019, 10:49

#2 Re: Asus X555LD rev 3.6 Nie uruchamia się.


przez rager24 24 września 2019, 11:19

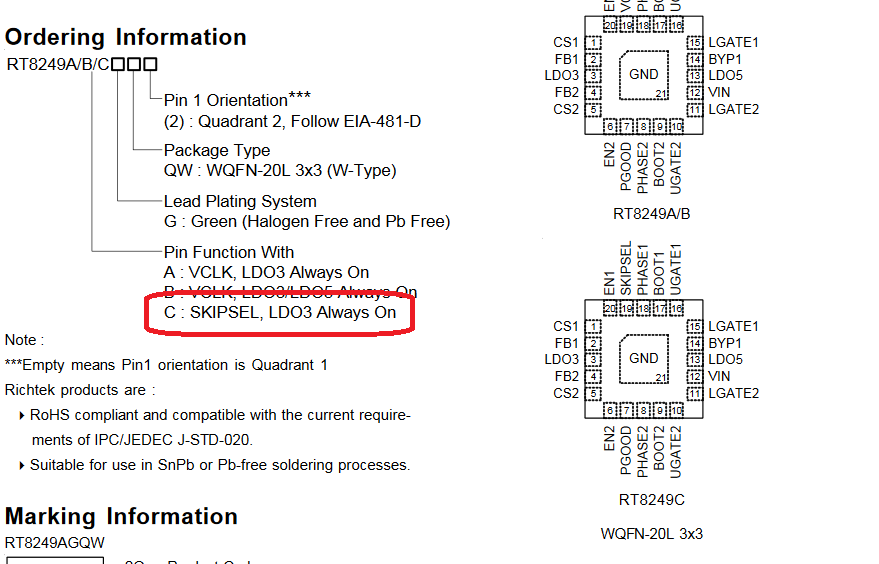

RT8249 w wersji C włącza LDO5 dopiero po kliknięciu włącznika. Screen z datasheet:

Obrazek

Rezystancja do masy na PL8101 i PL8102?

#3 Re: Asus X555LD rev 3.6 Nie uruchamia się.


przez Antek 24 września 2019, 11:31
PL8001 15k
PL8002 20k

#4 Re: Asus X555LD rev 3.6 Nie uruchamia się.


przez rager24 24 września 2019, 12:01
3.3V na włączniku obecne?
Spada do 0 po kliknięciu?
Programowałeś bios?

#5 Re: Asus X555LD rev 3.6 Nie uruchamia się.


przez Antek 26 września 2019, 15:04
PU9100 ma zwacie do masy na n1 i n2
Co to za układ i czy w wersji płyty 2.0 jest taki sam? (mam płytę 2.0 na częsći).

#6 Re: Asus X555LD rev 3.6 Nie uruchamia się.


przez rager24 26 września 2019, 15:59

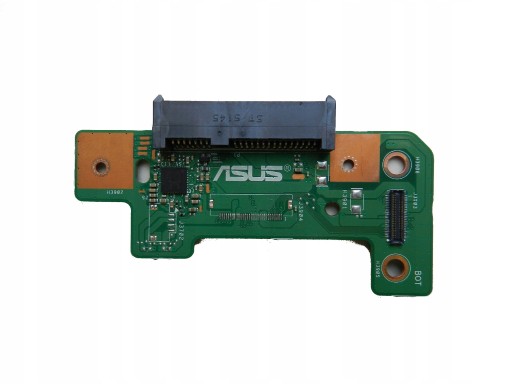

n.1 i 2 PU9100 to zasilanie +3VA, nie możesz mieć tutaj zwarcia i jednoczenie mieć LDO3. To napięcie poprzez zworkę jest właśnie z LDO3. Chyba, że masz rozciętą zworkę PSL8104 albo źle liczysz nogi. Nie podłączałeś tej płytki od HDD ze złączem SATA z rewizji 2.0? Do płyty 3.6 pasuje tylko płytka z oznaczeniem 3.6

Obrazek

#7 Re: Asus X555LD rev 3.6 Nie uruchamia się.


przez Antek 26 września 2019, 16:38
Faktycznnie zwierało przez płytkę.
Taka była od początku.
Da się płytkę w wersji 2.0 wykorzystać w wersji płyty 3.6 ?
Nie mam innej płytki, Taka była włożona

#8 Re: Asus X555LD rev 3.6 Nie uruchamia się.


przez rager24 27 września 2019, 09:22

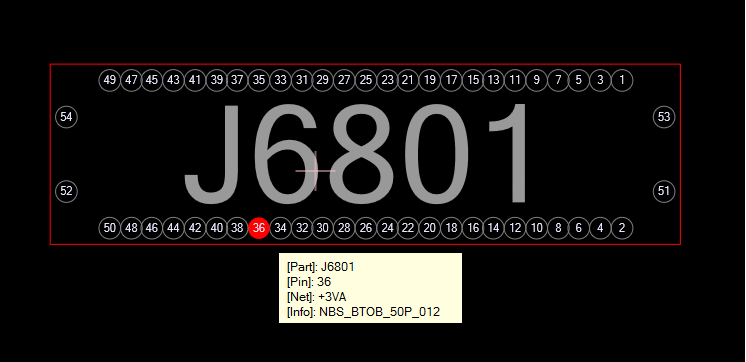

Możesz przeciąć ścieżkę na płycie głównej przy gnieździe J6801 od nogi 36 (+3VA) i sprawdzić czy wszystko działa. Zrobiłem raz taką przeróbkę i nie zauważyłem żadnych problemów.

Obrazek
