#1 ASUS X553MA brak obrazu

przez serwisant2 • 25 kwietnia 2018, 17:54
Witam, mam do naprawy laptop marki ASUS model X553MA. Problem jest taki, że nie wyświetla obrazu... Przy pierwszym uruchomieniu laptop się włączył do ładowania systemu przy czym wyrzucił BS, wszedłem w BIOS, żeby przestawić ustawienia z uefi na legacy i po restarcie znowu się nie włącza (trafił do mnie z takim objawem).

Programowałem BIOS dwoma różnymi wsadami i nic, RAM podmieniałem, też bez skutku.

X553MA MAIN BOARD REV 2.0
CPU: CELERON N2840
BIOS: GD25LQ64C 1.8V

Re: ASUS X553MA brak obrazu

przez Google Adsense [BOT] • 25 kwietnia 2018, 17:54

#2 Re: ASUS X553MA brak obrazu

przez Lesio23 • 25 kwietnia 2018, 18:19
Na zewnętrznym obraz jest?.

#3 Re: ASUS X553MA brak obrazu

przez sebastiank • 25 kwietnia 2018, 18:33
Sprawdź podstawy.
Podaj jaki prąd pobiera płyta, poprawność napięć na cewkach, itp.

Ta płyta - jeśli dobrze pamiętam - wyświetla obraz na zewnętrznym dopiero pod systemem - dodatkowo był BS, były zmiany w BIOSie - uruchomienie systemu bez obrazu może być problematyczne.

#4 Re: ASUS X553MA brak obrazu

przez serwisant2 • 26 kwietnia 2018, 11:11
sebastiank napisał(a):Sprawdź podstawy.
Podaj jaki prąd pobiera płyta, poprawność napięć na cewkach, itp.

Ta płyta - jeśli dobrze pamiętam - wyświetla obraz na zewnętrznym dopiero pod systemem - dodatkowo był BS, były zmiany w BIOSie - uruchomienie systemu bez obrazu może być problematyczne.


Jeśli chodzi o cewki to napięcia obecne:
Płyta włączona:
12.6V, 3.3V, 5V, 1V, 1.3V
BIOS 8 PIN - 1.8V

Płyta OFF:
12.6V, 5V
BIOS 8 PIN - 0V

Pobór prądu (bez baterii):
OFF: 0.012 A
ON: 0.177 - 0.188 A

Płytę normalnie można w każdej chwili wyłączyć przyciskiem bez żadnego "duszenia" przycisku.

Wgram oryginalny wsad.

Jeszcze pytanie, czy w tych płytach to normalne, że nie ma baterii BIOS? Miejsce na płycie jest do wlutowania dużego gniazda do baterii ale śladu po nim nie ma nawet.


Aktualizacja:
Na oryginalnym wsadzie laptop się uruchamia tylko nie wyświetla obrazu na matrycy, na zewnętrznym monitorze obraz pojawia się od razu, sprawdzę matrycę, taśmy niestety nie mam na miejscu, co sprawdzić na płycie?

#5 Re: ASUS X553MA brak obrazu

przez Lesio23 • 26 kwietnia 2018, 14:41
Sprawdź złącze LVDS na płycie głównej.

#6 Re: ASUS X553MA brak obrazu

przez serwisant2 • 26 kwietnia 2018, 18:05
Lesio23 napisał(a):Sprawdź złącze LVDS na płycie głównej.


LVDS:
1. 0V
2. 0V
3. 0V
4. 3.3V
5. 0V
6. 3.3V
7. 3.3V
8. 0V
9. 0V
10. 0V
11. 0V
12. 0V
13. 0V
14. 0V
15. 0V
16. 0V
17. 0V
18. 0V
19. 0V
20. 0V
21. 0V
22. 0.3V
23. 19V
24. 19V
25. 19V
26. 0.3V
27. 3.3V
28. 0V
29. 3V
30. 3.3V
31. 0V
32. 0V
33. 0V
34. 0V
35. 3V
36. 3.3V
37. 0V
38. 1.8V
39. 1.5V
40. 0V

Na zewnętrznym monitorze obraz jest do momentu ładowania systemu w momencie gdy laptop przechodzi w okno do logowania się użytkownika obrazu brakuje też na zewnętrznym.

#7 Re: ASUS X553MA brak obrazu

przez Lesio23 • 26 kwietnia 2018, 20:24
serwisant2 napisał(a):
Lesio23 napisał(a):Sprawdź złącze LVDS na płycie głównej.


LVDS:
1. 0V
2. 0V
3. 0V
4. 3.3V
5. 0V
6. 3.3V
7. 3.3V
8. 0V
9. 0V
10. 0V
11. 0V
12. 0V
13. 0V
14. 0V
15. 0V
16. 0V
17. 0V
18. 0V
19. 0V
20. 0V
21. 0V
22. 0.3V
23. 19V
24. 19V
25. 19V
26. 0.3V
27. 3.3V
28. 0V
29. 3V
30. 3.3V
31. 0V
32. 0V
33. 0V
34. 0V
35. 3V
36. 3.3V
37. 0V
38. 1.8V
39. 1.5V
40. 0V

Na zewnętrznym monitorze obraz jest do momentu ładowania systemu w momencie gdy laptop przechodzi w okno do logowania się użytkownika obrazu brakuje też na zewnętrznym.


Sprawdź pin 2,3 tu powinno być 3.3V.
Obrazek

Natomiast pin 30 to GND więc coś musiałeś pomylić.

eszcze pytanie, czy w tych płytach to normalne, że nie ma baterii BIOS? Miejsce na płycie jest do wlutowania dużego gniazda do baterii ale śladu po nim nie ma nawet.

Tak.

#8 Re: ASUS X553MA brak obrazu

przez serwisant2 • 27 kwietnia 2018, 13:16

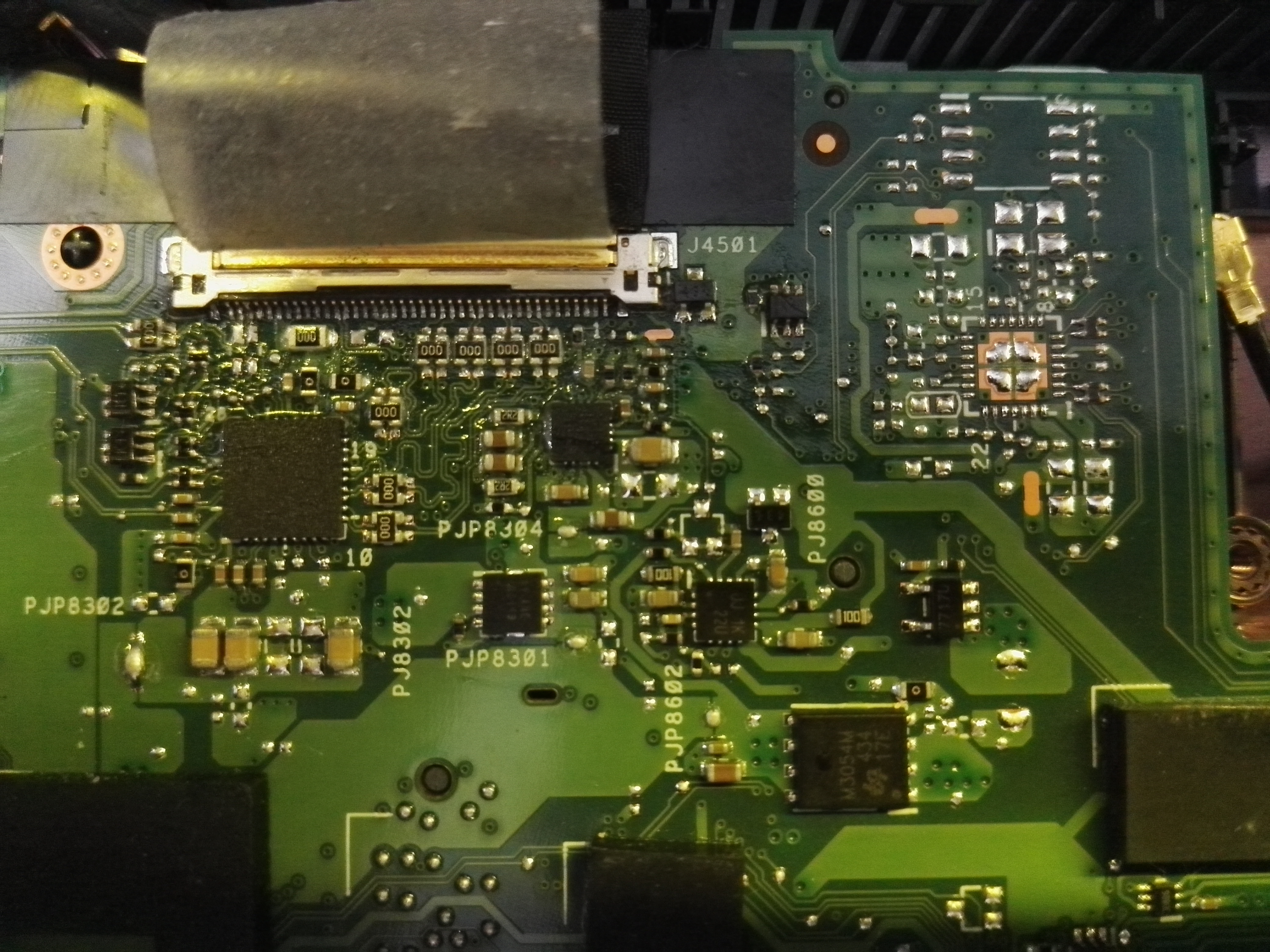

Lesio23 mógłbyś mi pokazać na zdjęciu gdzie szukać tego 3.3V z 2 i 3 pinu? Nie za bardzo orientuje się w tym wycinku co wrzuciłeś.

Obrazek

#9 Re: ASUS X553MA brak obrazu

przez matic • 27 kwietnia 2018, 14:00

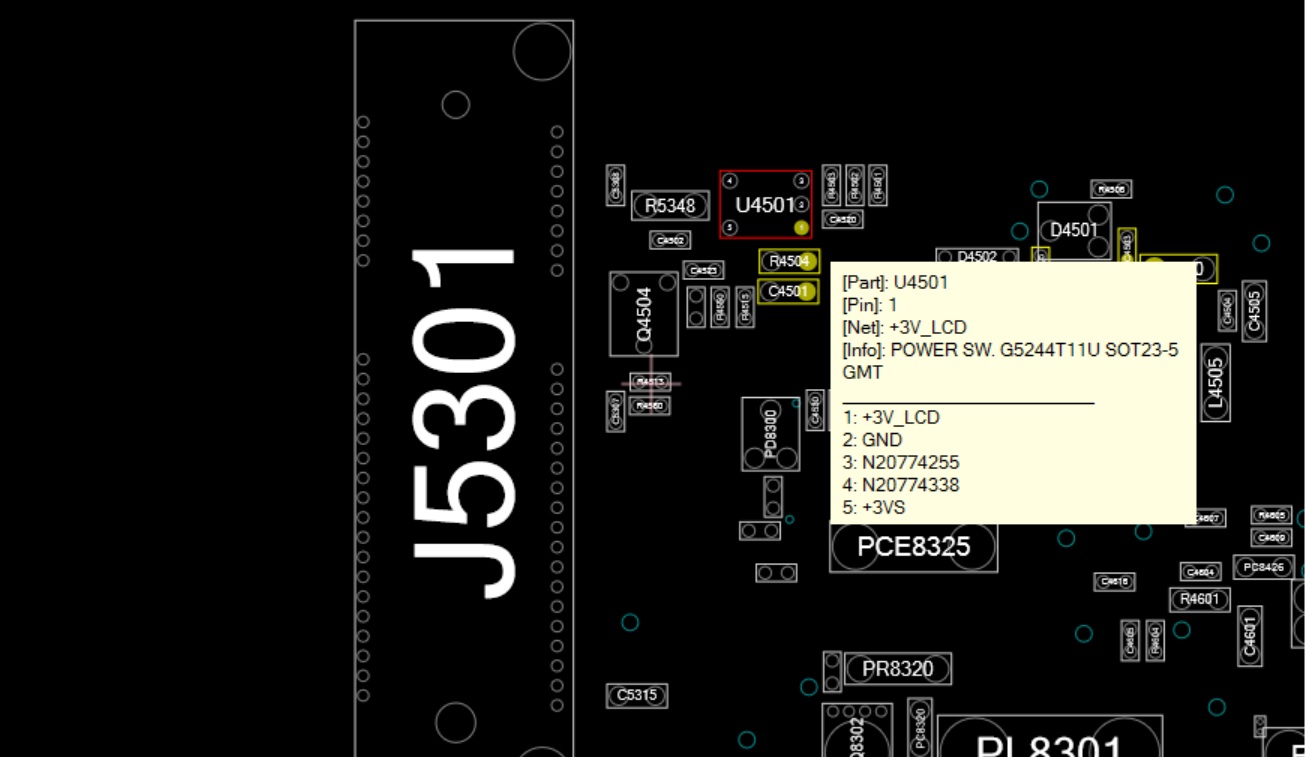

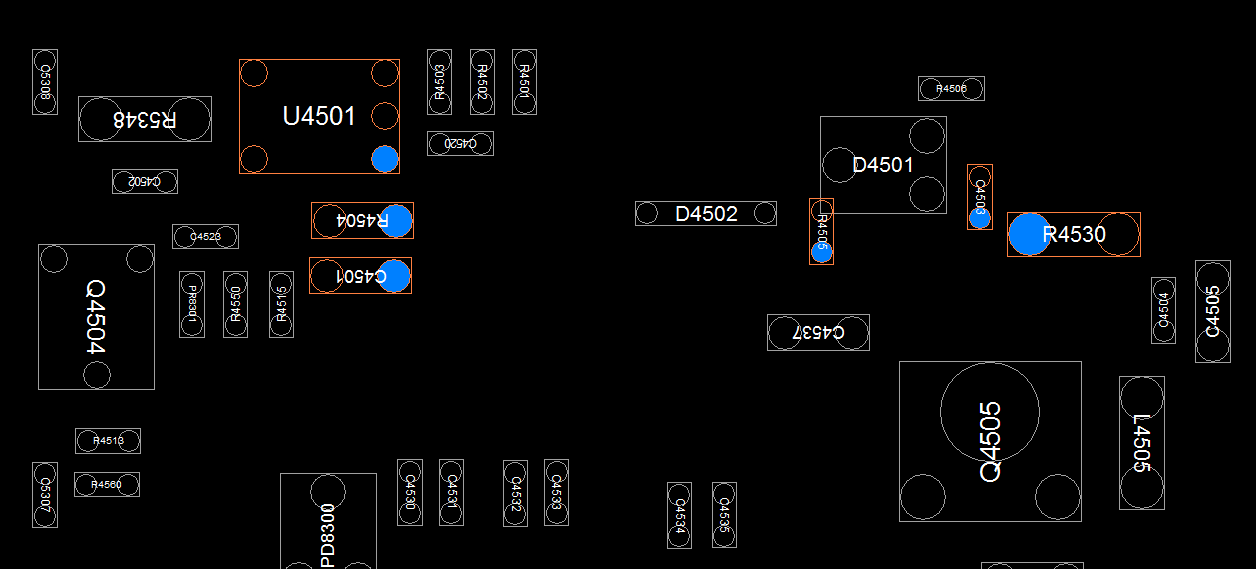

3.3V on pins 2 and 3 of LVDS connector comes from pin 1 of chip U4501. It is located near the WLAN card connector.
If it is 0V on pin 1 measure the voltages to ground on pins 3 and 5 of that chip.

Obrazek

#10 Re: ASUS X553MA brak obrazu

przez Lesio23 • 27 kwietnia 2018, 14:16
serwisant2 napisał(a):Lesio23 mógłbyś mi pokazać na zdjęciu gdzie szukać tego 3.3V z 2 i 3 pinu? Nie za bardzo orientuje się w tym wycinku co wrzuciłeś.

Obrazek


Z drugiej strony płyty szukaj.

#11 Re: ASUS X553MA brak obrazu

przez serwisant2 • 27 kwietnia 2018, 14:33
Napięcia na chipie U4501
PIN 1 - 0.24V
PIN 3 - 0V
PIN 5 - 3.3V

#12 Re: ASUS X553MA brak obrazu

przez Lesio23 • 27 kwietnia 2018, 15:52
serwisant2 napisał(a):Napięcia na chipie U4501
PIN 1 - 0.24V
PIN 3 - 0V
PIN 5 - 3.3V

Podmień U4501.

#13 Re: ASUS X553MA brak obrazu

przez serwisant2 • 27 kwietnia 2018, 16:25
Lesio23 napisał(a):
serwisant2 napisał(a):Napięcia na chipie U4501
PIN 1 - 0.24V
PIN 3 - 0V
PIN 5 - 3.3V

Podmień U4501.



Po jakiej nazwie szukać tego układu? Mam kilka płyt na części może coś się przyda tylko nie wiem jak poznać, że to akurat ten układ co mi potrzebny.

#14 Re: ASUS X553MA brak obrazu

przez Lesio23 • 27 kwietnia 2018, 16:43
serwisant2 napisał(a):
Lesio23 napisał(a):
serwisant2 napisał(a):Napięcia na chipie U4501
PIN 1 - 0.24V
PIN 3 - 0V
PIN 5 - 3.3V

Podmień U4501.



Po jakiej nazwie szukać tego układu? Mam kilka płyt na części może coś się przyda tylko nie wiem jak poznać, że to akurat ten układ co mi potrzebny.


G5244T11U
http://www.datasheetlib.com/datasheet/4 ... ology.html

#15 Re: ASUS X553MA brak obrazu

przez matic • 27 kwietnia 2018, 17:21
serwisant2 napisał(a):Napięcia na chipie U4501
PIN 1 - 0.24V
PIN 3 - 0V
PIN 5 - 3.3V

No need to replace the U4501, because it is not bad for sure.
It is missing enable signal on pin 3.

Replace the "LVDS translator" chip (picture below). It should be ANX1121.

Obrazek

#16 Re: ASUS X553MA brak obrazu

przez serwisant2 • 2 maja 2018, 10:57
matic napisał(a):
serwisant2 napisał(a):Napięcia na chipie U4501
PIN 1 - 0.24V
PIN 3 - 0V
PIN 5 - 3.3V

No need to replace the U4501, because it is not bad for sure.
It is missing enable signal on pin 3.

Replace the "LVDS translator" chip (picture below). It should be ANX1121.

Obrazek



Po wymianie ANX1121 problem ten sam.

#17 Re: ASUS X553MA brak obrazu

przez pietrekzad • 2 maja 2018, 21:10
Laptop nie był zalany ?. Na płycie nie widać śladów zalań ?
Jak rozumiem obraz znika w momencie załadowania sterowników od grafiki więc obstawiam uszkodzony procesor.

#18 Re: ASUS X553MA brak obrazu

przez serwisant2 • 2 maja 2018, 23:13
pietrekzad napisał(a):Laptop nie był zalany ?. Na płycie nie widać śladów zalań ?
Jak rozumiem obraz znika w momencie załadowania sterowników od grafiki więc obstawiam uszkodzony procesor.


Laptop raczej nie był zalany, brak śladów zalania. Na pewno była wymieniana taśma lub matryca w tym laptopie ale podejrzewam, że po wymianie działał.

Laptop nie wyswietla obrazu na matrycy na zewnętrznym monitorze wyświetla do czasu załadowania systemu, przed ekranem powitalnym systemu.
