#1 Asus X551MA - Brak zasilania pamięci RAM

da pawel5196 • 29 ottobre 2020, 12:30
Witam.
Trafił do mnie laptop Asus X551MA, na płycie głównej X551MA rev:2.0.
Laptop po podłączeniu zasilacza i wciśnięciu przycisku power pobiera jedynie 0.006A. Dioda sygnalizuje pracę laptopa.
Napięcia 3V oraz 5V obecne. (3V pojawia się po wciśnięciu przycisku power).
Napięcia na pozostałych cewkach:
PL8600 - 0.99V, więc w normie. Rezystancja - 176Ω.
PL8801 - 3.16V.
PL8301- 0V - i tu jest problem, brak zasilania RAM. Rezystancja na cewce - 2.5kΩ.
BIOS oraz KBC zostały przeprogramowane wsadem z forum. Brak rezultatu.
Ładowanie baterii jest obecne.
Proszę o nakierowanie mnie, gdzie szukać usterki.

Re: Asus X551MA - Brak zasilania pamięci RAM

da Google Adsense [BOT] • 29 ottobre 2020, 12:30

#2 Re: Asus X551MA - Brak zasilania pamięci RAM

da clops35 • 29 ottobre 2020, 13:13
Cześć.
Zmierz napięcia na n.4, 7, 8, 9, 10, 18, 20 PU8300

#3 Re: Asus X551MA - Brak zasilania pamięci RAM

da pawel5196 • 29 ottobre 2020, 13:39
PU8300
pin4 - 0V.
pin7 - 0V.
pin 8 - 0V.
pin 9 - 17.55V.
pin10 - 0V.
pin18 - 4.6V.
pin20 - 0V.

#4 Re: Asus X551MA - Brak zasilania pamięci RAM

da clops35 • 29 ottobre 2020, 15:42
Zmierz rezystancję do masy na wszystkich cewkach, oraz na n.14 i 15 PU8100.

#5 Re: Asus X551MA - Brak zasilania pamięci RAM

da pawel5196 • 29 ottobre 2020, 16:48
PU8100
n14- 427kΩ
n15 - 166kΩ
Rezystancja na wszystkich cewkach:
PL8101 - 24 kΩ
PL8102 - 5.94 kΩ
PL8301 - 2.58 k Ω
PL8600 - 173Ω

#6 Re: Asus X551MA - Brak zasilania pamięci RAM

da clops35 • 29 ottobre 2020, 21:16
Zmierz napięcia na n.13, 26, 69, 70, 74, 78, 83, 84, 85, 86, 127, oraz na PJP8402 w czasie gdy płyta jest uruchomiona (obecne napięcie 3V na PL8102).

#7 Re: Asus X551MA - Brak zasilania pamięci RAM

da pawel5196 • 30 ottobre 2020, 12:14
U3001:
pin13 - 0V.
pin26 - 3.28V.
pin69 - 0.22V.
pin70 - 0.02V.
pin74 - 0V.
pin78 - 3.2V.
pin83 - 3.28V.
pin84 - 1.85V.
pin85 - 3.28V.
pin86 - 3.28V.
pin127 - 3.28V.

PJP8402 - 1.82V przy uruchomionej płycie.

#8 Re: Asus X551MA - Brak zasilania pamięci RAM

da clops35 • 30 ottobre 2020, 12:39
Zmierz rezystancję do masy na n.74 KBC.

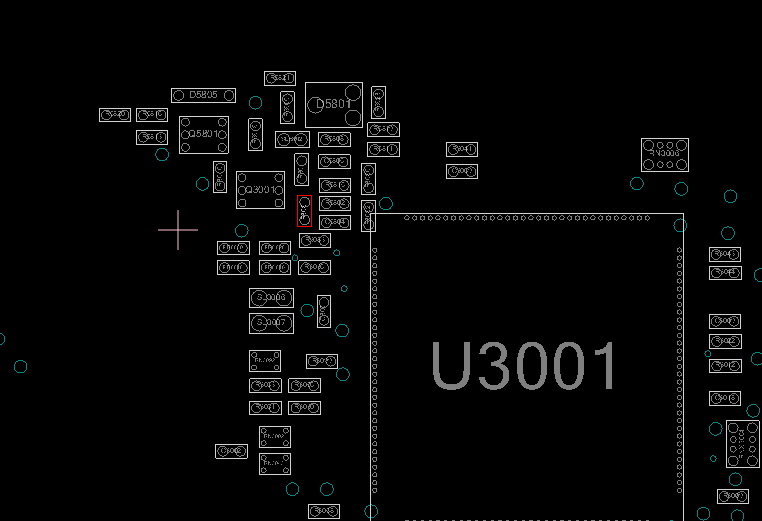

Zmierz napięcie po obu stronach zaznaczonego rezystora.
Zmierz rezystancję tego rezystora.
Immagine

#9 Re: Asus X551MA - Brak zasilania pamięci RAM

da pawel5196 • 30 ottobre 2020, 12:58
Wybacz źle zmierzyłem pin74.
Napięcie na pin 74 - 3.28 V, 67kΩ.
Rezystor R3801:
+3VA EC - 3.28V.
PCB ID EC1 - 0.02V.
Rezystor ma 10kΩ.

#10 Re: Asus X551MA - Brak zasilania pamięci RAM

da clops35 • 30 ottobre 2020, 18:50
Zmierz napięcie na wszystkich pinach Q5711.

#11 Re: Asus X551MA - Brak zasilania pamięci RAM

da pawel5196 • 31 ottobre 2020, 13:41
Q5711:
pin1 - 0V
pin2 - 0V 8.7MΩ
pin3 - 0V - 2.71kΩ
pin4 - 0V
pin5,6 - 3.26V

#12 Re: Asus X551MA - Brak zasilania pamięci RAM

da clops35 • 31 ottobre 2020, 15:20
Sprawdź rezystancję (ciągłość obwodu) pomiędzy n.2 Q5711 i n.83 KBC.
