#1 Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet


przez john47 30 listopada 2018, 12:48

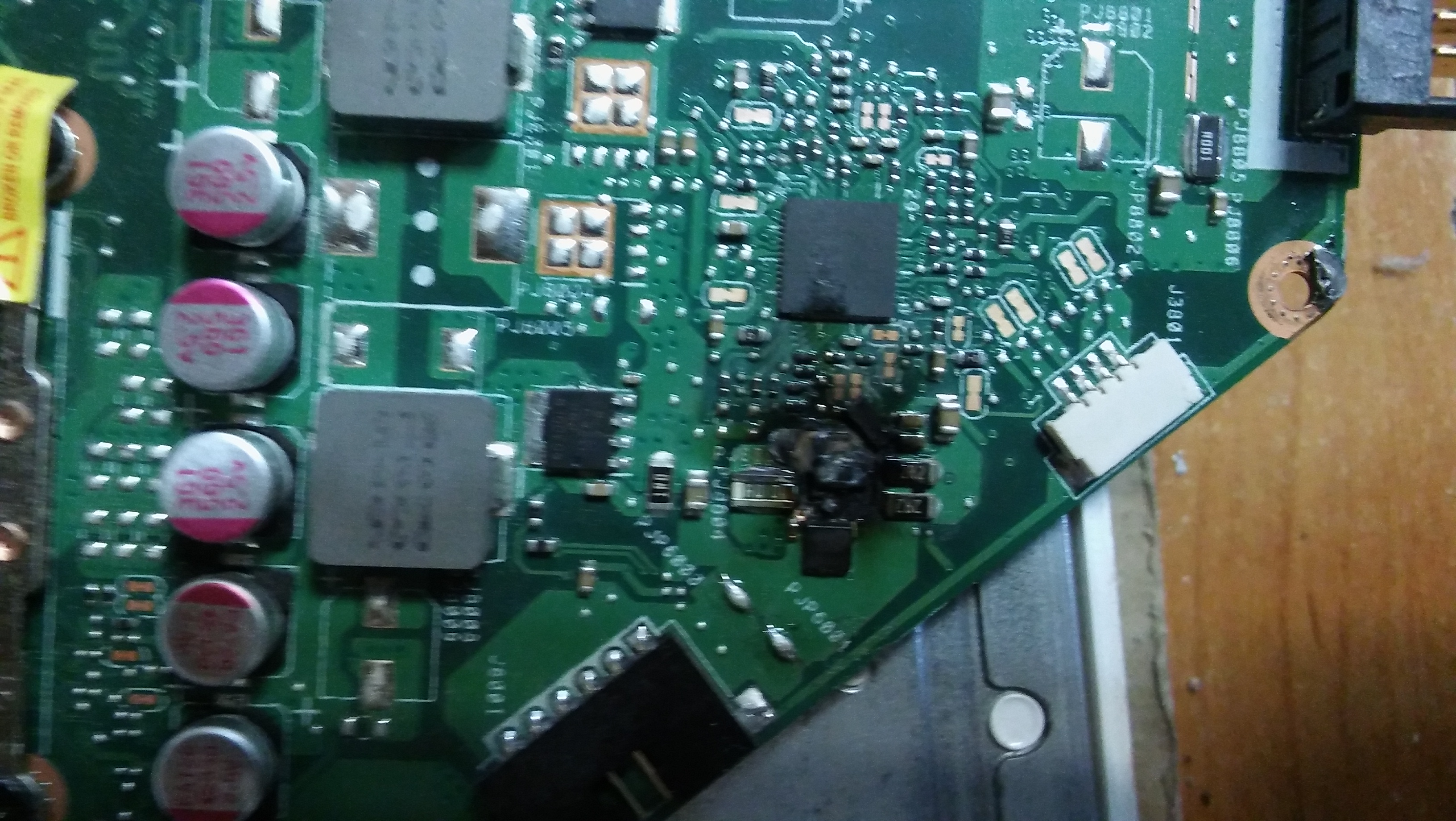

Strasznie zwęglony mosfet i okolice, pytanie czy jest szansa to uratować. Powód uszkodzenia zamieniony plus z minusem na zasilaczu.

Obrazek

Re: Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet


przez Google Adsense [BOT] 30 listopada 2018, 12:48

#2 Re: Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet


przez matic 30 listopada 2018, 22:01
Hello!

Please, post another photo after cleaning the burned area of the board with IPA and without burned transistor.

#3 Re: Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet

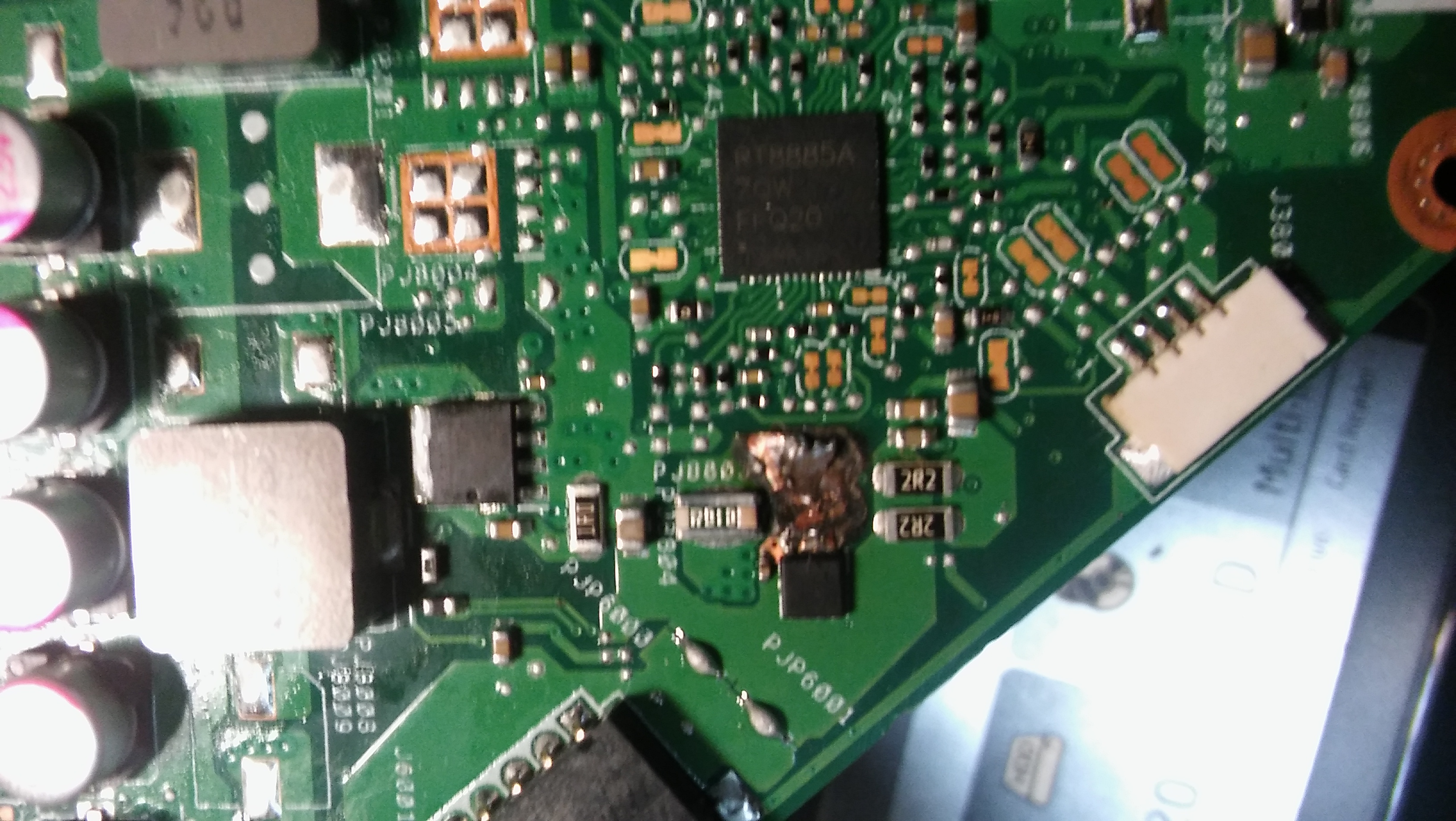

przez john47 7 grudnia 2018, 09:07
Obrazek

#4 Re: Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet


przez Lesio23 7 grudnia 2018, 09:18

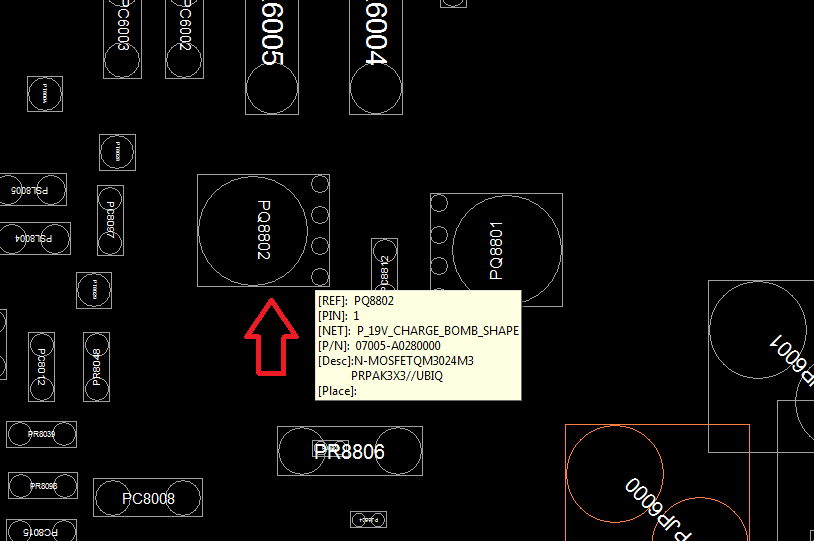

PQ8802 = QM3024M3
Obrazek

Editt//
Sorki, myslałem że autor pyta o identyfikację elementu :?

#5 Re: Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet


przez john47 10 grudnia 2018, 16:04
Mogę zastosować mosfety 4939N?

#6 Re: Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet


przez matic 10 grudnia 2018, 20:35
john47 napisał(a):Mogę zastosować mosfety 4939N?
Yes, you can. Replace both transistors, no matter, if one seems ok.

#7 Re: Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet


przez john47 11 grudnia 2018, 10:34
Zrobiłem tak.

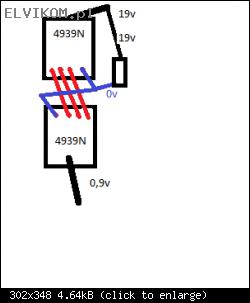

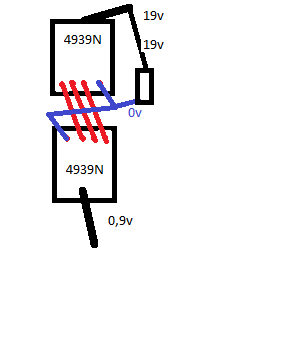

Obrazek

#8 Re: Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet


przez matic 11 grudnia 2018, 20:00

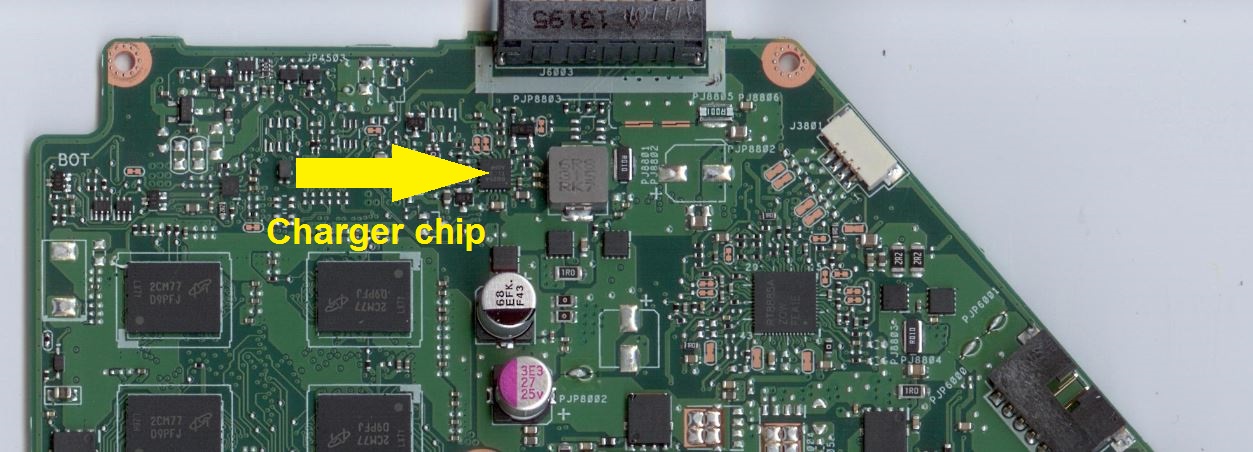

Measure the resistance to ground on pin 1 of charger chip.
Measure the voltages to ground on pins 3, 4, 5, 6, 16, 17, 20 of charger chip with connected power supply only.

Obrazek

#9 Re: Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet


przez john47 13 grudnia 2018, 08:59
Rezystancji brak (miernik nie reaguje)

Napięcia:
3 - 18,6V
4 - 18,6V
5 - 6V
6 - 0V
16 - 0V
17 - 0V
20 - 18,5V

#10 Re: Asus X550CC mb:X550CC Rev: 2.0 zwęglony mosfet


przez matic 13 grudnia 2018, 21:45
Measure the resistance to ground on pin 6 of charger chip.

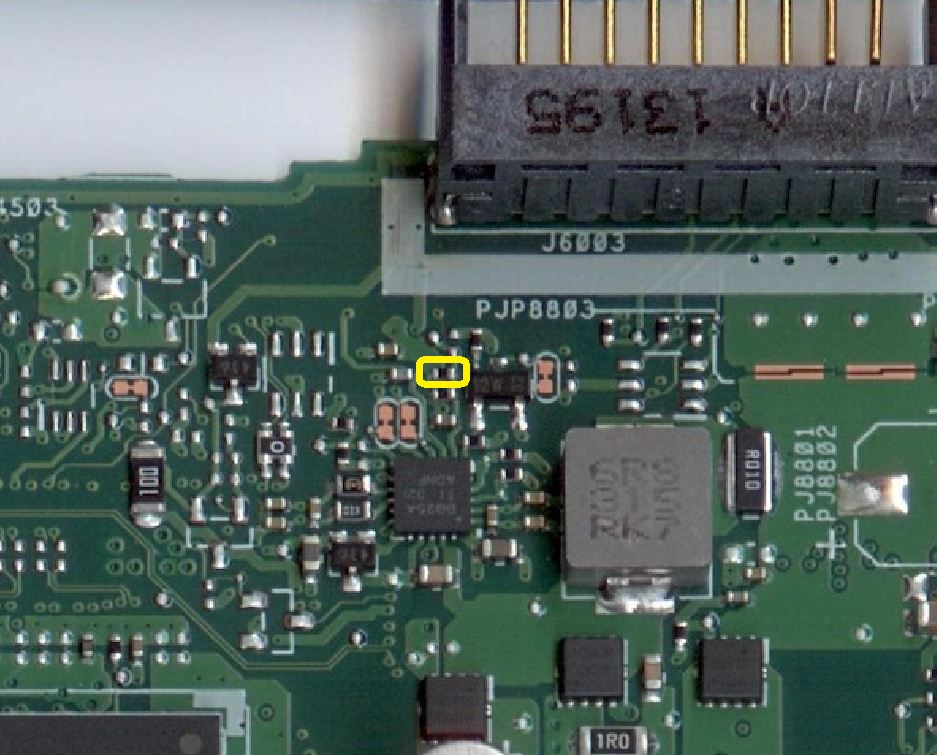

If the resistance is high (in kΩ range or higher), measure the voltages to ground on both pins of resistor highlighted on the following picture.

Obrazek
