ASUS X540UB-GQ336T - Brak reakcji na przycisk

Witam

Płyta: X540UV REV 2.0

Płyta nie reaguje na przycisk. Na przycisku 3.3V obecne, spadek występuje (testowałem na diagnostycznym).
5 i 3.3V obecne. SPI 8 noga 3.3V obecne. Zmieniałem BIOS, nic to nie dało. Płyta pobiera 0A. Jedynie przy włożenie przewodu czasem jest skok na 0.2A a spadek do 0V. Gdzie szukać przyczyny dalej, zapewne trzeba by się przyjrzeć EC, jakie pomiary dokonać ?

Ogólnie jest bardzo dziwna sytuacja z boardview i EC. Fizycznie EC ma inny pinout w senie jest w tym samym miejscu, ale gdzie indziej zaczyna się pierwsza noga. Jest to zgodne z layout pcb. Natomiast boarview pokazuje co innego.

Z góry dzięki za pomoc.

Zacznij od rzeczy najbardziej oczywistych - podłącz tylko zasilacz (bez baterii) i zmierz napięcia względem masy na:
- dowolnym pinie rezystora pomiarowego PR8938,
- pinach 3, 4, 5, 6, 11, 12, 18, 19, 24 i 28 chargera PU8901,
- drenie i bramce tranzystora PQ8902.

PR8938 - Mohm
PU8901 - Brak zwarć, wszystkie wartości w K lub M ohm.
PQ8902 - brak zwarć, Mohm.

Popraw mnie jeśli się mylę, ale gdyby główna linia zasilania była przywarta to 5V oraz 3.3V zapewne by nie pracowało, racja ?

Prosiłem o pomiar NAPIĘĆ do masy w KONKRETNYCH punktach. Ponadto, jeśli przetwornica 3/5V pracuje, to pobór prądu z pewnością nie wynosi 0A.

PR8938 - 20V

PU8901
3,11,12 - 0,2V
4,5,24 - 6V
6,19 - 0V
28 - 20V
18 - 3,2V

PQ8902 - bramka 24V, dren 20V

Co do poboru, jest 0.000A. Po włączeniu zasilacza, jest chwilowy skok na 0.02A i spadek do 0A.
Napięcie 3.3V oraz 5V obecne. Mogę nagrać jako dowód Jeszcze dla pewności wlutowałem się w gniazdo zasilania, gdyż ta wtyczka którą posiadam nie jest 100% spasowana, ale działa i tak jak pisałem pobór 0.

Cześć,
Te pomiary na PU8901 są źle wykonane, powtórz je.

I dlaczego na zasilaczu masz 20V?

3,28 - 20V
4 - 24V
5,24 - 6V
6 - 2,7V
11,12 - 3,3V
18,19 - 0,2V

clops35 napisal/-a:I dlaczego na zasilaczu masz 20V?

Zmierz napięcia po podłączeniu zasilacza na:
wszystkich pinach PD8701,
n.14, 21, 67, 70, 72, 96 KBC.

Zmierz napięcia na n.56 i 110 KBC w trzech przypadkach:
a) podłączony zasilacz,
b) włącznik wciśnięty,
c) włącznik zwolniony

PD8701 - brak elementu na płycie, zmierzyłem wszystkie piny, 0V

KBC
14,70 - 3,3V
21 - 0,85V
67 - 0,7V
72,96 - 0V

abc 56 - 2,7V
ac 110 - 3,3V b - 0V

Czy płyta była robiona przez kogoś oprócz ciebie?
Czy jest ślad jakby PD8701 został zdjęty z płyty?

Zmierz rezystancję do masy na:
n.3 PQ8804,
n.21, 71 i 96 KBC.

Zmierz rezystancję pomiędzy PL8702 i n.4 PD8701, oraz pomiędzy PL8702 i n.1 PD8701.

Zmierz napięcia po podłączeniu zasilacza na:
PL8702,
n.2, 3, 5 i 6 PQ8804,
n.71 KBC

clops35 napisal/-a:Czy płyta była robiona przez kogoś oprócz ciebie?
Czy jest ślad jakby PD8701 został zdjęty z płyty?

Znalazłem ten układ, był wyżej, podaje wyniki.

1,6 - 5V
2,3,4 - 9,5V
5 - 13,8V

n.3 PQ8804, - 63kohm

KBC
21 - 50 Mohm
71 - 50 Mohm
96 - 9 Kohm

PL8702 i n.4 PD8701 - 7Mohm
PL8702 i n.1 PD8701 - zwarcie

PL8702 - 5V

2 - 3,3V
3 - 0,7V
5,6 - 0V

n.71 KBC - 2.2V

Zmierz rezystancję do masy na wszystkich pinach D5803.

Sprawdź PR8802 prawidłowa wartość 100kΩ.

Zmierz napięcie po podłączeniu zasilacza na n.122 KBC.

D5803 - Wszędzie Kohm
PR8802 - 100 Kohm
122 - 0V

Sprawdź drabinkę rezystorową RN2501 czy pomiędzy pinami ma 10kΩ.

Nie wiem czy dobrze wykonałem ten pomiar, ale wszędzie jest 10k.
Mierzyłem w ten sposób:

Wymień KBC, jeśli to nic nie zmieni PCH zawarte w procesorze jest uszkodzone i należy wymienić procesor.

OK zamówiłem KBC, zamówiłem też SVODa 4, bo się też zbierałem spory czas na zakup programatora do KBC. Spróbuje wgrać wsad do tego KBC co jest, jak nie to wymienię KBC.

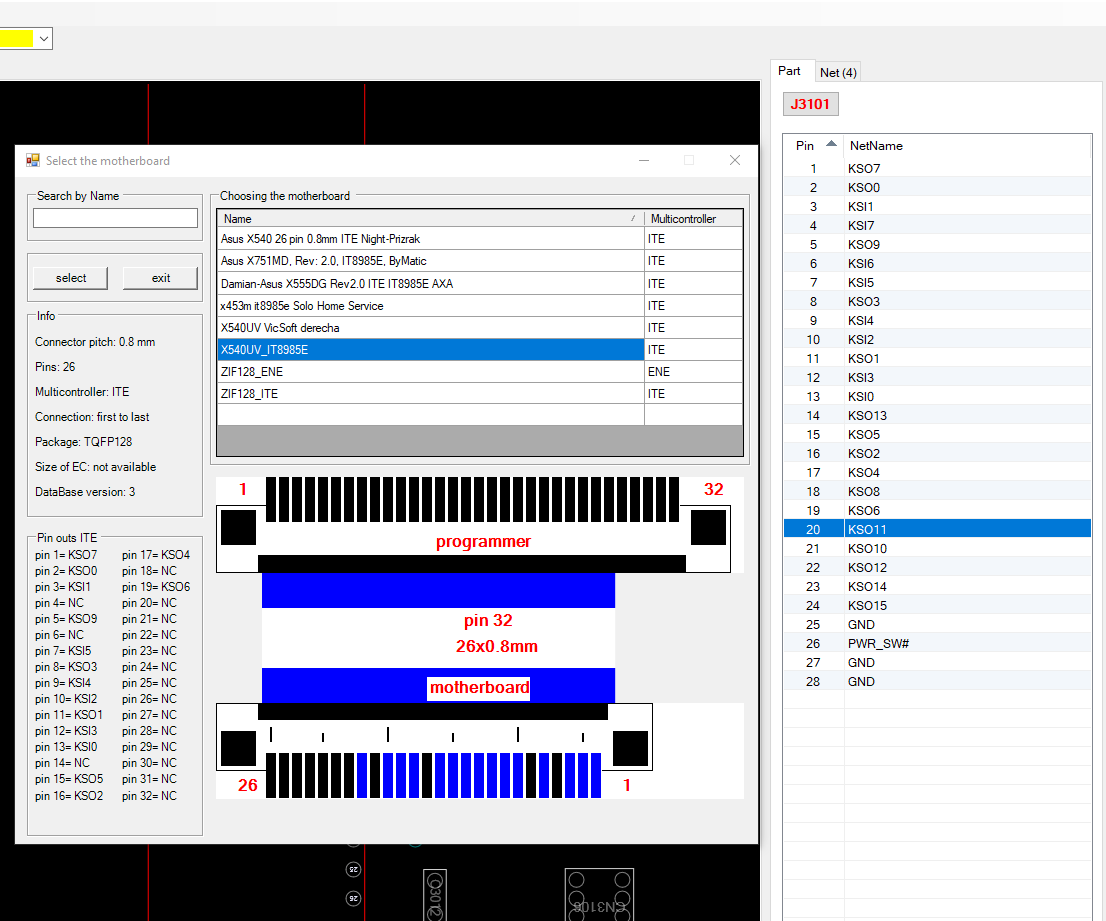

edit. Użyłem SVOD, pierwszy raz. Użyłem taśmy 26x0,8mm. Zgrałem PINY ręcznie zgodnie z boardview, pierwszy raz bawię się tym programatorem, więc wole tutaj pokazać co zrobiłem, bo może robię to źle... No i podłączyłem zasilanie. ITE not ready, not detected...



Czyli wstępnie można uznać, że KBC jest martwe? Jutro przyjdzie nowe, także jestem ciekaw, czy to ruszy.

up

Nie miałem przyjemności pracować na SVOD4, ale myślę że zasada działania niewiele się różni od SVOD3.

Opiszę jak to wygląda na trójce:
Więc po pierwsze, czy podłączyłeś masę?
Następnym krokiem jest test wybranie odpowiedniego pinoutu płyty bez podłączonego zasilania, programator sprawdza poprawność połączenia i jeśli jest ok wyświetla komunikat "check pins OK", potwierdzamy, a SVOD prosi o podłączenie zasilania.
Wciskamy Read ID, jeśli identyfikuje układ, czytamy go sprawdzamy w zakładce Hex viewer czy coś tam jest i zapisujemy na komputerze, a później zapisujemy nowym wsadem.

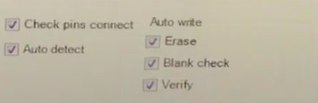

Wszystkie pola ze zdjęcia powinny być zaznaczone.

To jest w drodze wyjątku, bo to nie dział na objaśnianie zasad użycia programatora.

Bardzo dziękuję za ten wyjątek. Jeżeli moderator stwierdzi, że należy zakończyć tą dyskusję to proszę o informację.
Otóż wszystko o czym piszesz zgadza się. Natomiast kwestia masy... Tego nie do końca rozumiem, bo...
Ostatnie piny taśmy to realnie jest masa. Jak w inny sposób ewentualnie podłączyć masę ? Jakimś osobny przewodem, gdzie się złapać ze strony SVOD?

edit. Chyba znalazłem odpowiedź, nawet na ELVIKOM, ten portu USB mini to nie porty usb mini tylko wspominana masa. No tak niby w głowie chodziło, ale bałem się go podłączyć. Możliwe, że dlatego to KBC mi nie odczytało. No nic, dzisiaj dostane 2 sztuki "nowe" zobaczymy, czy sprzęt ożyje i tym samym uda mi się odczytać to KBC
