ASUS UX31E, płyta UX31E rev: 3.0 dioda mruga co 3 sek. plyta nieodpala (2 płyta)

Witam,
laptop ASUS UX31E, płyta UX31E rev: 3.0
Po podłączeniu zapala się dioda i co 3 sek mrugnie i wentylator się lekko poruszy

RT8206A
pin 6 - 18,97V
pin 7 - 5,06v

JP3001 - 3,3v

stabilizator 25R6 n4 - 3,3v

zauważyłem ze na bramce z jednej strony jest 19v a z drugiej strony 1v zdjęcie poniżej

Hello!

Check, if the voltages on coils appear for a short time, when the power LED is turned on.

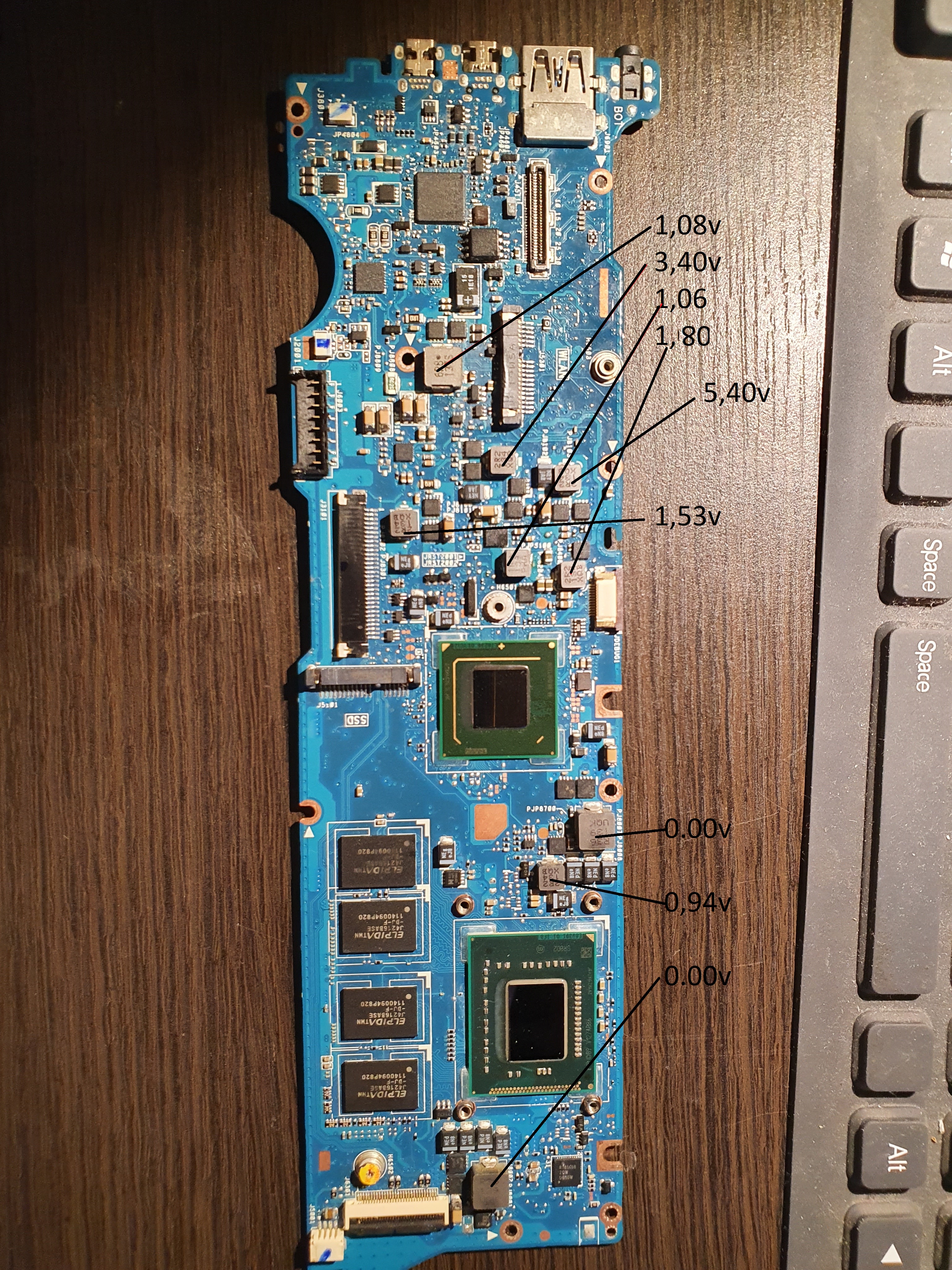

Zrobiłem pomiary. Są naniesione na zdjęcie poniżej ,
Po podpięciu zasilania zapala się dioda i co 3 sekundy mrugnie w tym momencie jest spadek napięcia o jakieś 0.5v na cewkach tyle uchwycił miernik
procesor i most zimne

Measure the power consumption (in mA) of the board in both cases - power LED turned off and on.

pomiar poboru mocy 0,14A jak dioda się ścięci jak przygasa 0.15A



zauważyłem ze grzeje się układ o oznaczeniu (EB=U0S) zaznaczony na zdjęciu oporność do masy na jednej z nóżek zaznaczonej na zdjęciu jest 11ohm sprawdzałem na drugiej płycie i wynosi 560ohm za co on odpowiada?

Measure the resistances to ground on pins 5, 6 of this chip with markings EB = U0S.

pomiary na zdjęciu, po wy lutowaniu układu dalej jest niska oporność na tej nodze

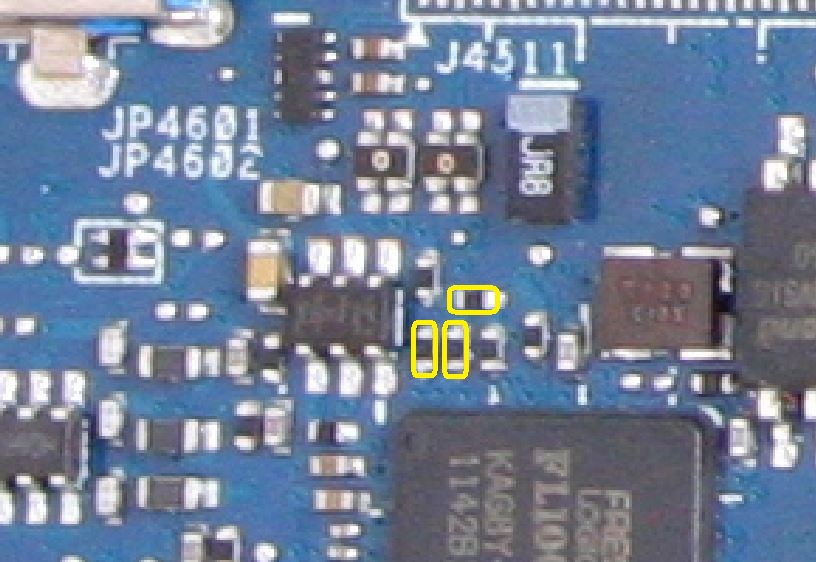

Remove the highlighted three resistors from the board and check, if the chip marked as EB = U0S is still warm.
All three resistors are the same, so it is no need to remember the location of each one.

po wy lutowaniu dalej około 11ohm

dalej jest ciepły

Replace this chip. It is Richtek RT9041B.

wymieniłem i dalej się grzeje zauważyłem różnicę w oporności miedzy drugą sprawna płyta naniesione na zdjęcie

zdjęcie:
- zwarcie do masy (żółty kolor) na sprawnej płycie jest około 500ohm
- 370ohm (żółty kolor) na sprawnej płycie jest około 120ohm

Remove the highlighted resistor (red) from the board and measure the resistances to ground on both pins of this resistor.



I noticed another thing: It seems the three pins of highlighted diode (yellow) is damaged (corroded). If so, remove this diode from the board and check for more corroded components. I think the board should work without this diode but for the test only.

usunąłem (czerwony) rezystor pomiary na zdjęciu

Żółta dioda jest w porządku ale dla pewności usunąłem ja i wlutowałem na nowo, czy jest czy jej niema nie wpływa to na oporność (czerwonego) rezystora, reszta wydaje się być ok
Po podpięciu zasilania układ nadal robi się ciepły

Perform a short circuit test described here on pin 1 of chip marked as EB = U0S. Before performing a short circuit test remove this chip from the board. For a short circuit test limit the voltage to 3,3V.

Po przeprowadzeniu próby zwarciowej grzeje się układ fresco fl1009-2q0 (niestety nie mam termowizji wiec tylko stwierdzam to dotykając palcem).

Wyczytałem że jest to kontroler USB 3.0 czy bez niego da się uruchomić płytę dla testu?

Yes, this chip is a USB 3.0 controller. Check all USB ports for damaged/bent pins.
Remove this chip from the board and check the resistances again. If they will be normal, you can test the board without this chip.

układ fl1009-2q0 zwarcie do masy na pinie 1 EB = U0S zniknęło , teraz do masy jest 484ohm



Po podłączeniu zasilania dalej dioda mruga co 3 sek i wentylator próbuje wystartować
Pobór prądu jest 0.10A kiedy dioda mrugnie spada do 0,00A

Does the machine turn off (the LED stops flashing) if you hold down the power button?
