Asus tuf gaming f15 brak obrazu na matrycy, przez HDMI jest obraz

Witam, od czego zacząć diagnozę ? Laptop się uruchamia dźwięki słychać, poprzez gniazdo HDMI jest normalnie obraz, matryca czarna nawet nie działa podświetlenie.
Model płyty głównej: da0njhmbah0
Model laptopa FX506HM-AZ121T

Matryca i/lub taśma nie jest problemem ponieważ mam na stanie drugi taki sam laptop i podmieniłem matryce z taśmą i dalej jest to samo.

Hello!

Measure the voltages to ground on pins 4, 5, 7, 23, 24, 25, 29, 40 of LVDS connector CN12, when the machine is turned on with the internal matrix connected and external monitor disconnected from the board.

Pokazuje mi tylko na 40 pinie 3,465v na pozostałych jest 0, chyba że nie ten pin jeśli tak to na ostatnim z drugiej strony jest 0, tu nie ma oznaczeń kolejności pinów

You counted the pins from the wrong direction. Pin 1 is near the 2nd M.2 SSD drive connector.

4= 0.12v
5=3.3v
23=0.005v
7,24,25,29,40=0v

- Set your multimeter to the diode test mode and measure the voltage drops to ground on pins 4, 5 of LVDS connector CN12 with both polarities of test leads, with the internal matrix disconnected from the motherboard.

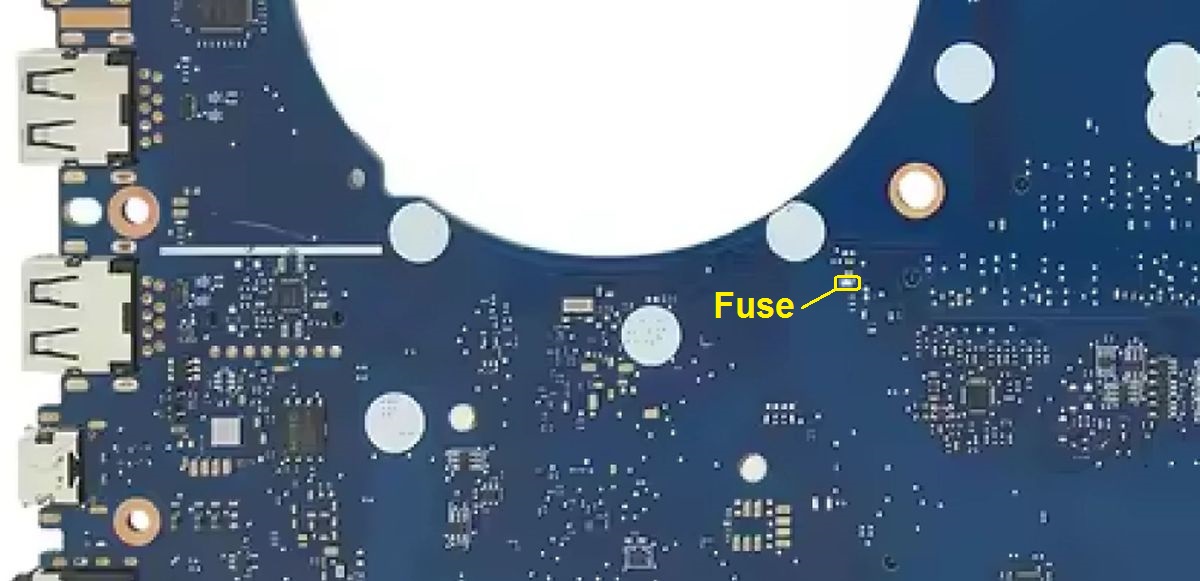

- The fuse F1 (2.5A, fast acting, package 0603) is damaged almost for sure. Check it.

Na tym po lewej u góry na zdjęciu zaznaczony na żółto rezystancję pokazuje 5,65, fioletowy nie pokazuje nic- multimetr go nie wykrywa, niebieski- czasami wykrywa, czasami nie, dziwne ... Pokazuje 65ohm, czarny- multimetr nic nie wykrywa

Na 4 pokazuje 4ohm a na 5 pokazuje 4,4ohm

Chyba najlepiej wszystko wymienić.
Mam dawce podobną płytę główną DA0NJJBAG0 REV.G, skąd i które elementy będą pasować z tej płyty ?

przemekzn wrote:Na 4 pokazuje 4ohm a na 5 pokazuje 4,4ohm

Some of your measurements are wrong for sure.
Since you measured a voltage of 3.3V on pin 5, it's very unlikely that there is also a low resistance to ground on this pin.

Takie mi napięcie pokazuje na 5 pinie, mierzyłem drugi raz

So the resistance measurement is wrong almost for sure, or it was measured with the power supply connected.

Zmierzyłem po raz drugi 5 pin i nadal jest 4.44 ohm, bez podłączonej ładowarki, bez niczego, ogólnie gdy włączę laptopa to chyba jest jakieś zwarcie ogólnie to coś się mocno grzeje, wentylatory po chwili zaczynają pracować na maksymalnych obrotach, wymieniłem ogólnie ten bezpiecznik i 2 SMD nad nim

How about that?

matic wrote:- Set your multimeter to the diode test mode and measure the voltage drops to ground on pins 4, 5 of LVDS connector CN12 with both polarities of test leads, with the internal matrix disconnected from the motherboard.

Na 4 pinie oscyluje 0.092 do 0.095
A na 5 pinie nie ma nic nie wykrywa

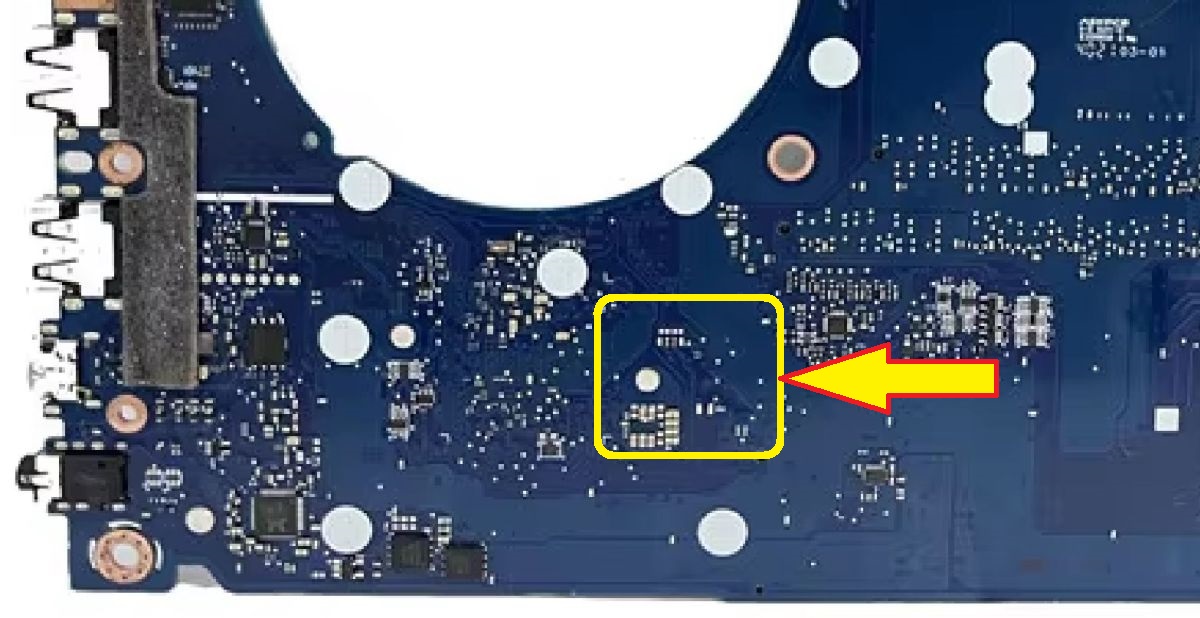

Please, post a clear picture of marked area of the board:

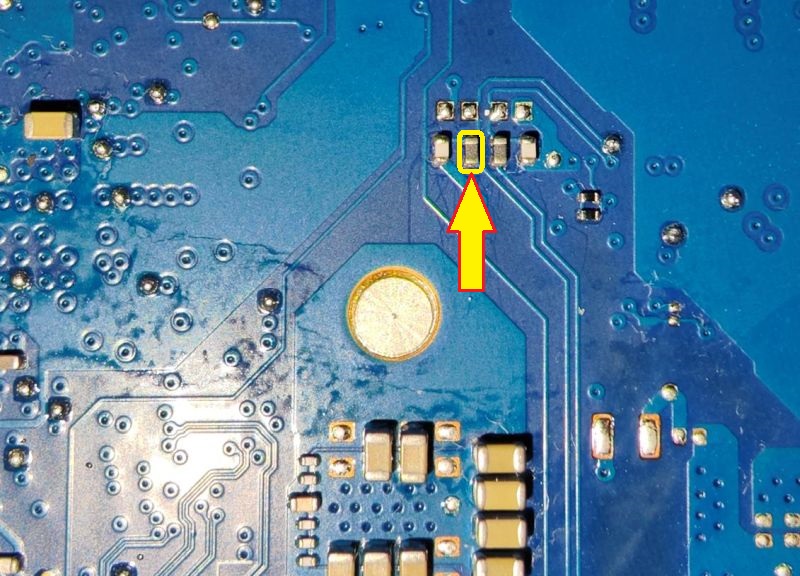

Remove the marked ferrite bead from the board and remeasure the resistance to ground on pin 5 of LVDS connector.
If the resistance is high (in kΩ range or greater), the audio codec chip AU1 is damaged.

Zrobiłem co napisałeś to na 4 pinie pokazuje 1.1v a na 5 pinie nic nie pokazuje, mierzyłem to na odłączonym zasilaniu i ekranie

Na 4 pinie 4.45mΩ
Na 5 pinie nic

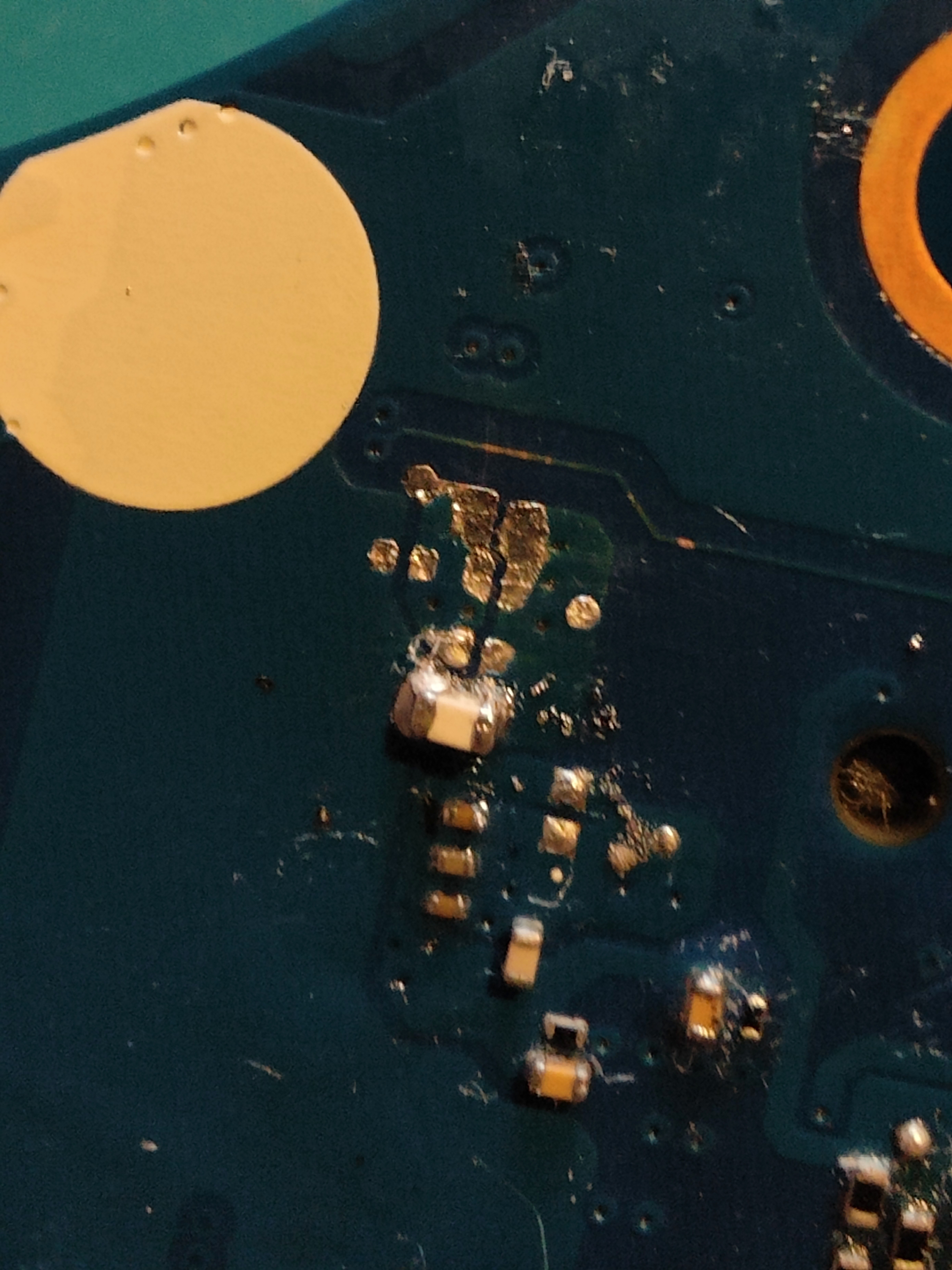

Czy mogę przylutować element do tak uszkodzonego laminatu ?

przemekzn wrote:Na 4 pinie 4.45mΩ

Do you mean 4.45mΩ (milli ohm) or 4.45MΩ (mega ohm)?
4.45mΩ= 0.00445Ω
4.45MΩ= 4450000Ω

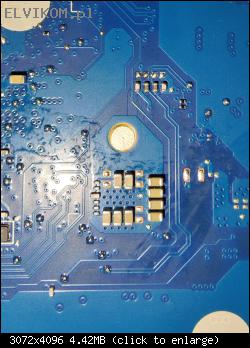

przemekzn wrote:[ Obrazek ]
Czy mogę przylutować element do tak uszkodzonego laminatu ?

Your picture is not very clear, but if i see correctly, the PCB is damaged in the area of diode ESD28 only. If so, this diode is factory not present on the board, so you can solder all other components without repairing the copper traces.

4.45MΩ= 4450000Ω na 4 pinie

This resistance is fine, so the audio codec chip AU1 is definitely damaged and needs to be replaced.
