#1 Asus ROG Strix GL553 płyta główna GL553VD rev. 2.0 zwarcie na lini +VCCDSW
przez komputery579 • 27 maja 2020, 10:02
Dzień dobry wszystkim.

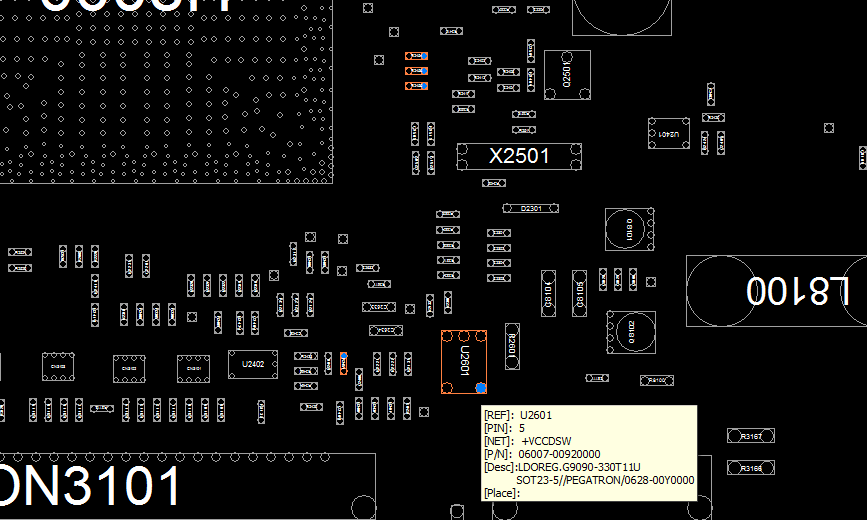

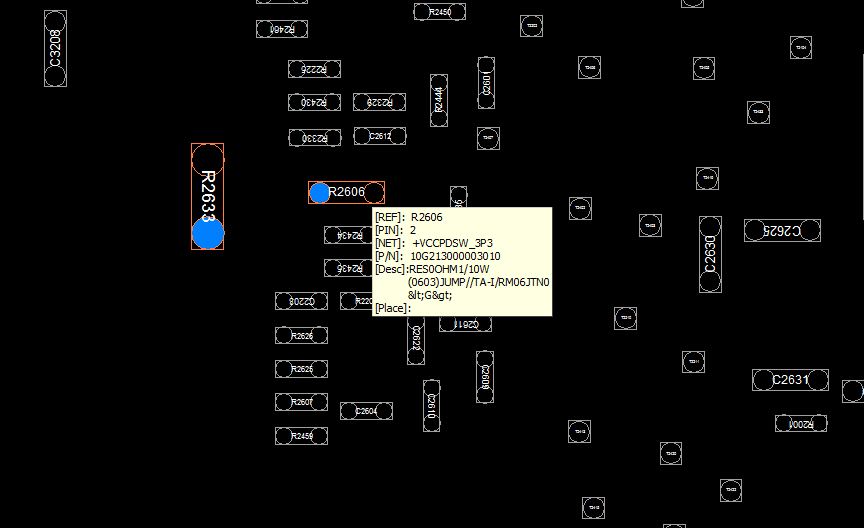

Laptop Asus ROG Strix GL553 z płytą główną GL553VD rev. 2.0, nie uruchamiał się, po wciśnięciu przycisku POWER świeciła się tylko dioda POWER. Bark zasilania na cewkach CPU, GPU, RAM. Po rozkręceniu i podłączeniu zasilacza sprawdziłem rezystancje na cewkach i mosfety głównej linii oraz karty graficznej - tu wszystko było OK. Podczas dalszych pomiarów natrafiłem na grzejący się G9090-330T11U (U2601) - rezystancja do masy na pinie nr. 5 0,002Ohm. Po usunięciu układu sprawdziłem całą gałąź, zwarcie jest od strony PCH, po wylutowaniu kondensatora C2635 sytuacja bez zmian. Usunąłem rezystor R2606 i rezystancja na pinie nr. 5 wzrosła do ponad 2Mohm, a od strony PCH na lini +VCCPDSW_3P3 wynosi 0,002Ohm. Układ U2000 do wymiany? Czy jestem na złym tropie?
Jestem nowicjuszem, dopiero się uczę. Jest to bardziej moja pasja niż praca.
