#1 Asus ROG GL503V brak obrazu po instalacji systemu


przez dernis 6 listopada 2020, 22:35
Model: GL503VD
Płyta: DABKLMB28A0
REV: A

Proc: i7 7700HQ
Grafika: GTX 1050


Laptop po mocnym zalaniu... były próby naprawy tylko ktoś źle szukał... brakowało kilku elementów, które uzupełniłem (kondensatory, mosy itd). Duże utleniania pod przetwornica 3/5V, wymiana ożywiła laptopa ale...

Po wygraniu Windowsa 8.1 laptop się uruchamia itd ale bez sterowników. Po zainstalowaniu dedykowanego systemu Win10 laptop podczas wgrywania sterowników (ok 10%) traci obraz jest podświetlenie i dysk pracuje.

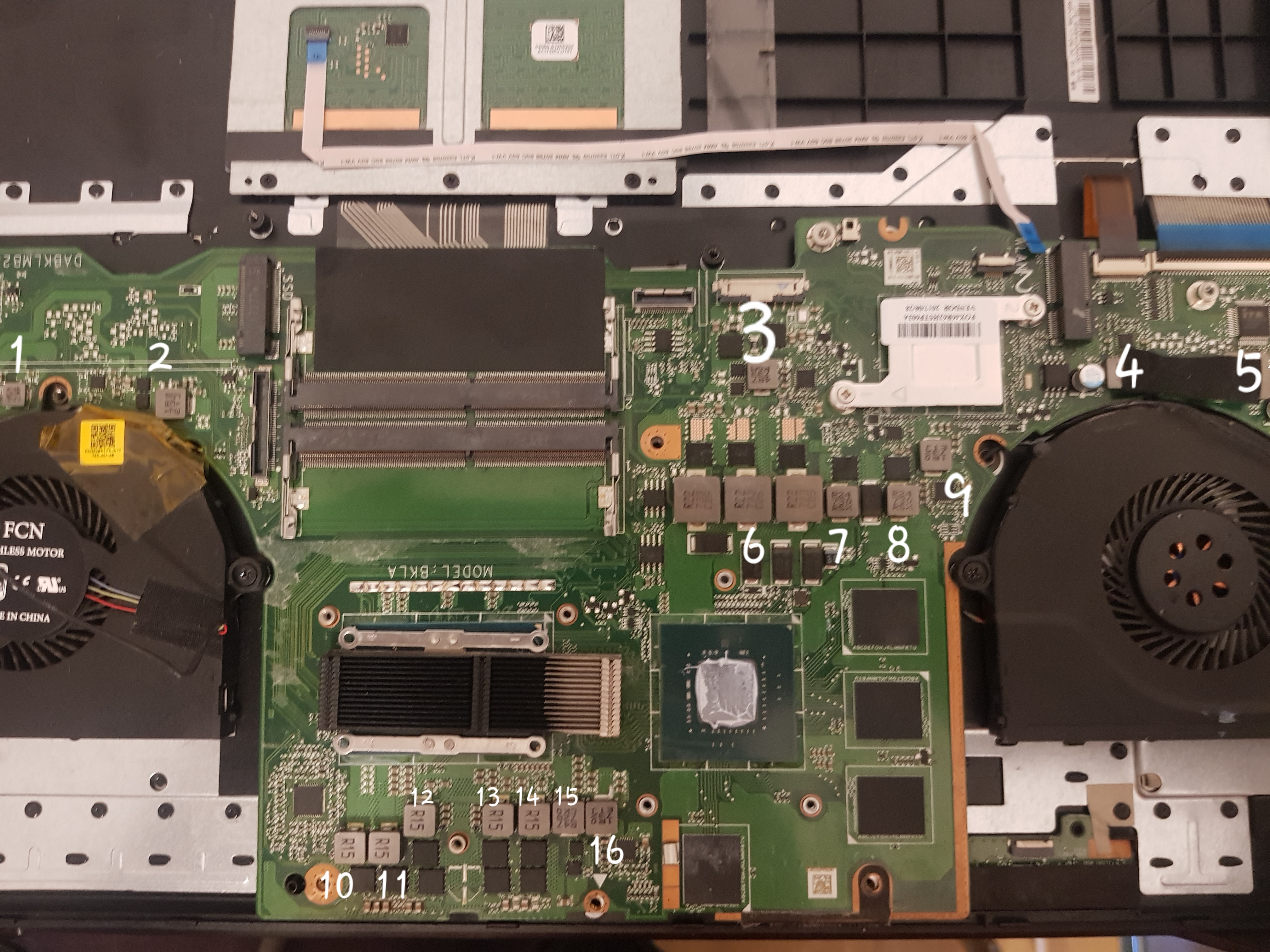

Pomiary:

Obrazek

1 - 36,5kOhm - (5.1V)
2 - 340,0 Ohm - (1.2V)
3 - 37kOhm - 8V (bez baterii)
4 - 34,0 kOhm - (3.3V)
5 - 35,0 kOhm - (5.1V)
6 - 2,0 Ohm - (0.8V)
7 - 76 Ohm - (0.9V)
8 - 115 Ohm - (1.3V)
9 - 65 Ohm (1.0V)
10 - 4,8 Ohm (0V)
11 - 4,8 Ohm (0V)
12 - 2,8 Ohm (0.83V)
13 - 3,4 Ohm (0.83V)
14 - 2,8 Ohm (0.83V)
15 - 15 Ohm (0.83V)
16 - 38 Ohm (0.95V)

Re: Asus ROG GL503V brak obrazu po instalacji systemu


przez Google Adsense [BOT] 6 listopada 2020, 22:35

#2 Re: Asus ROG GL503V brak obrazu po instalacji systemu


przez dernis 8 listopada 2020, 13:38
Napiecia na cewkach 10 i 11 sekcji grafiki wynosi 0.85V

Po instalacji sterownikow recznie obraz znika po zainstalowaniu sterownika do intel630HD klawiatura zostaje cały czas podświetlana.

Próbowałem już wszystkiego i podejrzewam że grafika zintegrowana jest uszkodzona... :|
