#1 ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez krisark 11 kwietnia 2019, 18:17
Witam wszystkich,
Laptop ASUS R556LJ, płyta X555LD Rev: 3.3 - standardowa usterka nie widzi HDD.
Wiem że problem tego modelu to pękające łącze konektora dysku HDD (już robiłem kilka laptopów z takim samym problemem), wymiana złącza konektora na nowy po stronie płyty oraz konektora zawsze rozwiązywał ten problem, ale nie w tym przypadku. Wymieniłem tutaj też złącze konektora ale dalej nie widzi HDD, sprawdziłem wszystkie luty pod mikroskopem 2x i wszystko wygląda OK.
Na innym konektorze też nie widzi HDD.
Oryginalnie wersja konektora Rev: 3.3 podmiana na Rev. 3.6, rezultat taki sam.

Może ktoś miał podobny problem z tą płytą i coś podpowie.

Pozdrawiam

Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez Google Adsense [BOT] 11 kwietnia 2019, 18:17

#2 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez Lesio23 12 kwietnia 2019, 07:14
Konektory muszą być dopasowane do wersji płyty. Różnica jest tutaj w zasilaniu, a dokładnie na J3903 pin 36 w rev. 3.6 jest 3VA, a w rev 3.3 jest to GND. Dlatego to nie działa.
Sprawdzałeś również czy sam konektor na płycie głównej nie jest uszkodzony?

#3 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez krisark 12 kwietnia 2019, 07:26
Co masz na myśli:
Sprawdzałeś również czy sam konektor na płycie głównej nie jest uszkodzony - złącze ?
Jeśli tak to jest nowe na płycie i na samym konektorze HDD.

#4 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez Lesio23 12 kwietnia 2019, 08:04
Tak to dokładnie miałem na myśli. Sprawdzałeś czy masz na konektorze/złączu prawidłowe napięcia oraz czy w ogóle są "przejścia"?

#5 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez krisark 12 kwietnia 2019, 08:41
Przejścia są sprawdziłem wszystkie po kolei jeszcze raz.
Napięcia według BoardView są OK na złączu J6801 - chodzi o napięcia
+5V, +5VS, 5VSUS
+3VS
+1,5VS

Co jeszcze można sprawdzić?

#6 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez delp 12 kwietnia 2019, 11:25
Zobacz tu masz opisane jak założyłeś konektor z innej wersji płyty
asus-x555ld-problem-z-hdd-board-t52229.html

#7 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez krisark 12 kwietnia 2019, 13:37
Konektor Rev: 3.3 jest oryginalny ten co był w laptopie od nowości. Wymieniłem tylko złącze na nowe.
Tylko na próbę podstawiłem Rev: 3.6 bo taki posiadam, bez efektu.

Możliwe że inny serwis podmienił konektory na inny, bo laptop trafił do mnie rozebrany.
Ale płyta X555LD jest wersji Rev: 3.3 i konektor również Rev: 3.3

Zobaczę jeszcze konektor Rev: 3.6 z rozłączoną nóżka n.36.

Aktualizacja:
Przerobienie konektora Rev: 3.6 poprzez rozłączenie n.36 nie przyniosło skutku.
Dysk niewidoczny w BIOS.
Ewidentnie wina po stronie płyty, nie konektora ani złącza.
Ma ktoś jeszcze jakiś pomysł?

#8 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez matixxxx66 12 kwietnia 2019, 21:55
Witam
Ja obecnie mam na warsztacie Asusa F555L, w którym wymieniałem właśnie te złącza. Jeżeli są potrzebne jakieś pomiary służę pomocą.

#9 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez krisark 13 kwietnia 2019, 16:35
Jaką masz rewizję płyty i konektora hdd?
Może coś porównamy :)

#10 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez matixxxx66 14 kwietnia 2019, 19:06
Płyta główna oraz korektor taki sam X555LD Re.3.6

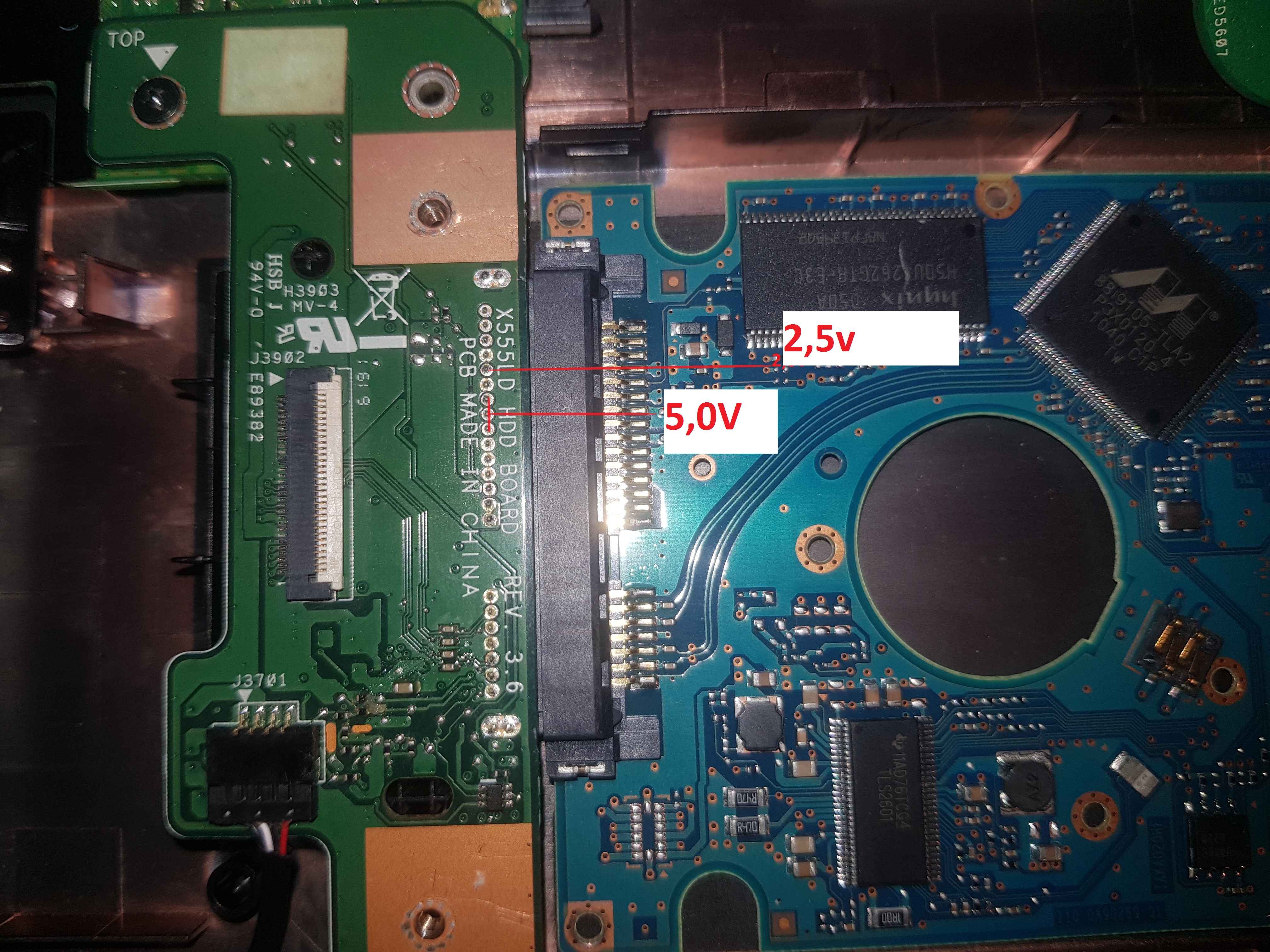

Zrobiłem wstępne pomiary
Obrazek

#11 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez krisark 15 kwietnia 2019, 08:27
Ja mam wersje Rev: 3.3
Pomiary mogą się trochę różnic.

#12 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez matic 15 kwietnia 2019, 10:55

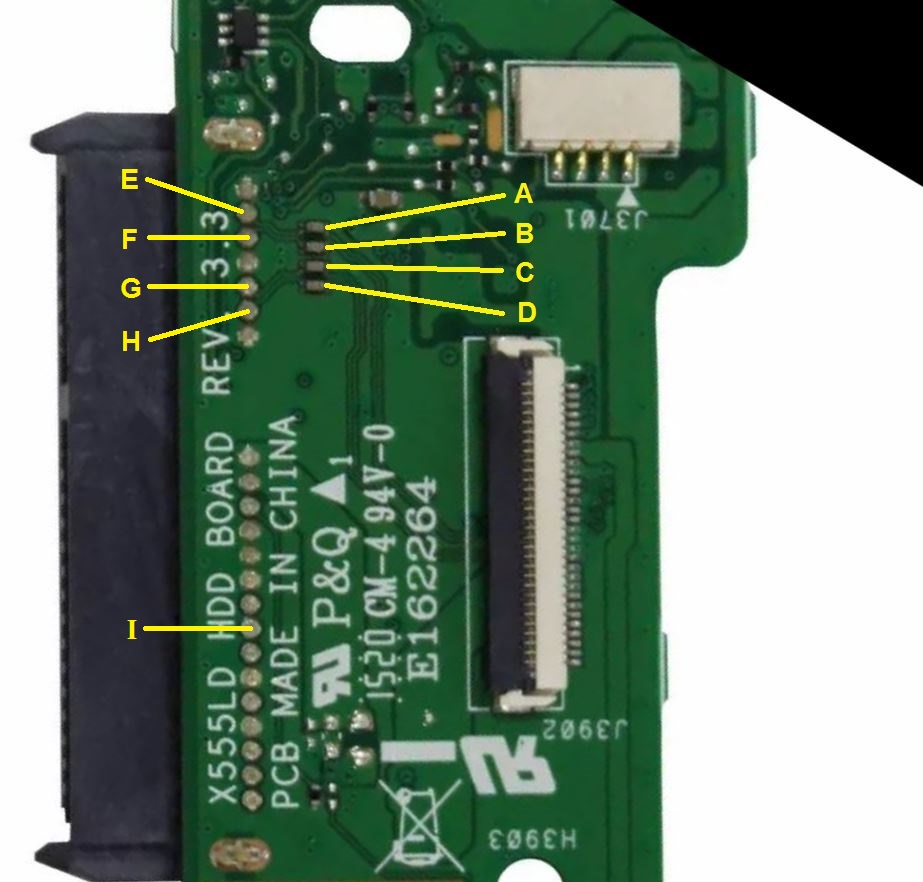

Measure the resistances to ground on points A, B, C, D (HDD board connected to the motherboard).

Measure the voltages to ground on points E, F, G, H, I (HDD connected, laptop turned on).

Obrazek

#13 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez krisark 15 kwietnia 2019, 12:33
Rezystancja do masy w punktach (płytka HDD połączona do płyty głównej, bez połączonego dysku HDD).
A - 87,46kΩ
B - 86,83kΩ
C - 95,63kΩ
D - 96,80kΩ

Pomiaru napięcia do masyw punktach (dysk połączony, laptop włączony).
E - 0,013V
F - 0,015V
G - 0,014V
H - 0,013V
I - 5,01V

#14 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez krisark 25 czerwca 2019, 13:27
Czy ktoś ma jeszcze jakiś pomysł. Bo muszę tego laptopa zrobić, a brak już pomysłów.
To nie jest wina konektora ani złącza na płycie bo już 2 nowe lutowałem i dalej to samo, działający konektor z innego laptopa również podstawiłem, objaw ten sam.
Wina ewidentnie po stronie płyty, może wina KBC?

#15 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez matic 26 czerwca 2019, 18:28
krisark napisał(a):może wina KBC?
More likely APU hybrid, because the HDD is connected to the PCH part of the APU.

Try to reflash the BIOS chip. Don't forget to save the old dump.
If it does not change anything, try to reflow the APU hybrid.

#16 Re: ASUS R556LJ, płyta X555LD Rev: 3.3 - nie widzi HDD


przez psikus123 26 czerwca 2019, 20:26
napęd DVD jest widoczny?
