#1 ASUS R513E płyta X550EA zwarte klucze w głównej linii zasilania.

przez koko115 • 21 czerwca 2016, 22:58

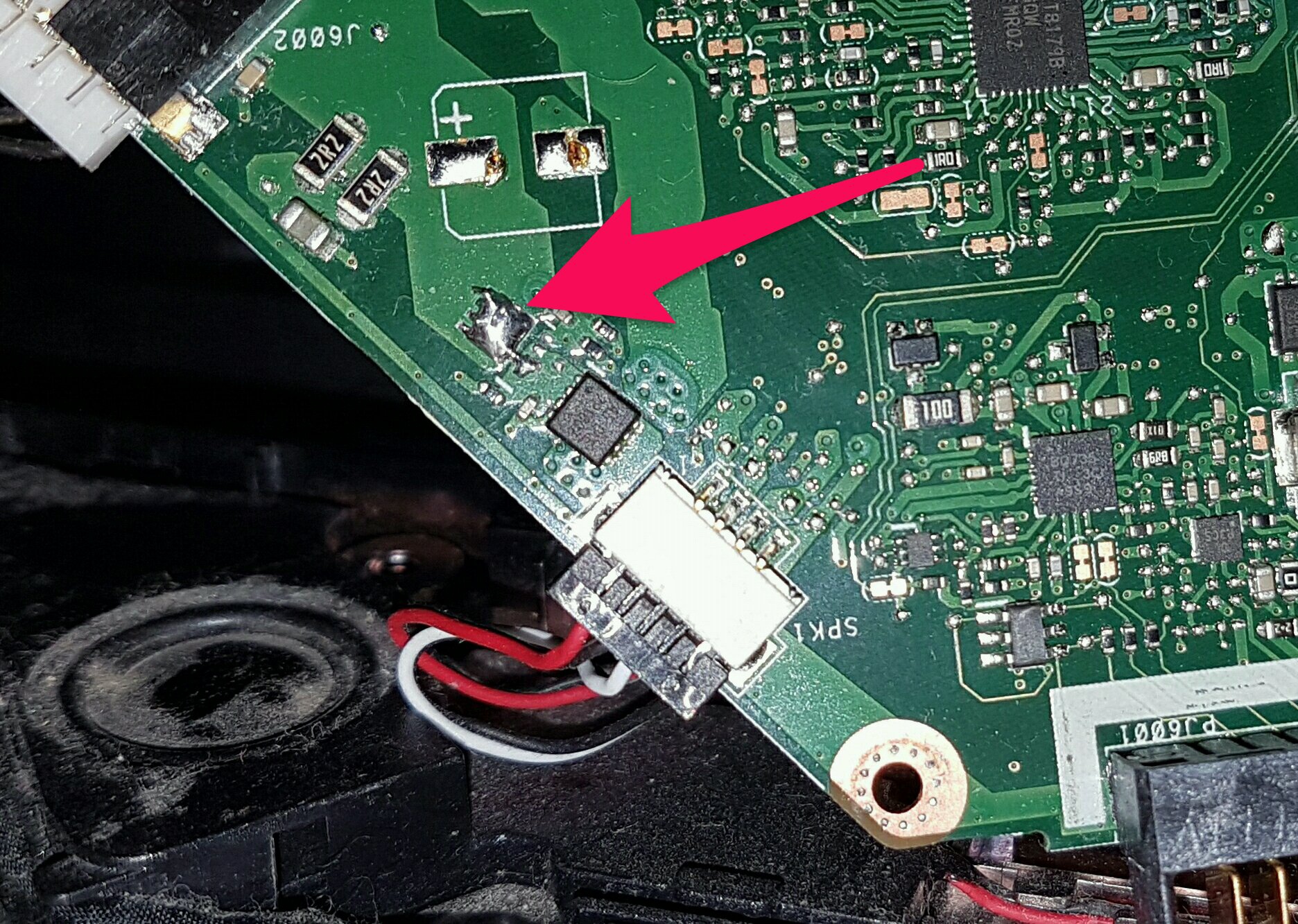

Trafił do mnie ASUS R513E na płycie X550EA totalnie martwy. Po szybkich oględzinach uszkodzony okazał się tranzystor ktory zaznaczyłem na zdjęciu. Po zwarciu jego jak na zdjęciu laptop uruchamia się, ale nie ląduje baterii. Czy mógł bym prosić o wyjaśnienie co to za tranzystor, i czy można to jakoś na krótko spiąć aby ładowanie działało, bo przyznam ze nie mam czasu na zakup tego elementu.

Obrazek

Re: ASUS R513E płyta X550EA zwarte klucze w głównej linii zasilania.

przez Google Adsense [BOT] • 21 czerwca 2016, 22:58

#2 Re: ASUS R513E płyta X550EA zwarte klucze w głównej linii zasilania.  [ROZWIĄZANY] 

przez farmer • 21 czerwca 2016, 23:16
Poszukaj na forum informacji o P0903BEA i wstaw tam tranzystor a nie zworę.

#3 Re: ASUS R513E płyta X550EA zwarte klucze w głównej linii zasilania.

przez koko115 • 1 lipca 2016, 13:06
Zamiast zwory zastosowałem zamiennik FDMC8884, jednak zwarty okazał się również tranzystor obok zwory. Czy zamiast jego również mogę zastosować FDMC8884 ?


Edit.
Wstawilem w to miejsce AON7410 i ładowanie jest. Dziękuje.
