#1 Asus Pro P2520l - brak rekacji.


przez mariners 4 czerwca 2018, 17:08
Witam, mam w.w laptopa laptop martwy pobór prądu 0,05A, płyta z uszkodzonym gniazdem zasilania.

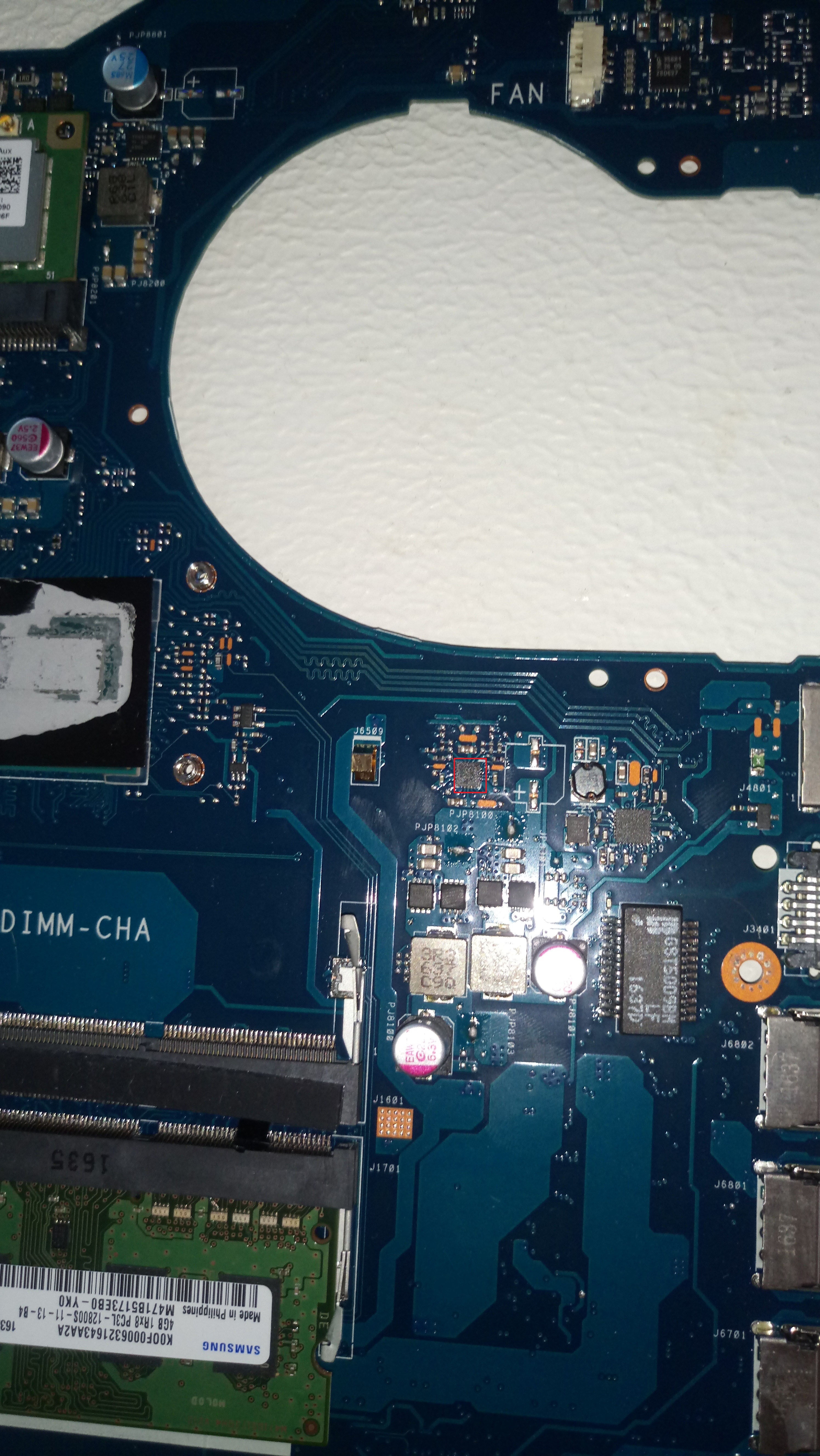

Nagrzewa się układ zaznaczony na zdjęciu, brak schematu do tej platformy.

Proszę o wskazówki oraz identyfikację zaznaczonego układu.

Płyta P552LA_LJ Rev 2.1

Obrazek
Obrazek

Re: Asus Pro P2520l - brak rekacji.


przez Google Adsense [BOT] 4 czerwca 2018, 17:08

#2 Re: Asus Pro P2520l - brak rekacji.


przez Lesio23 4 czerwca 2018, 17:40
Podaj oznaczenie z tego układu.

#3 Re: Asus Pro P2520l - brak rekacji.


przez ado 4 czerwca 2018, 18:24
Wiadomo ze to przetwornica 3v i 5v wiec jakie oporności na tych cewkach są? Ps. Są dostępne pewne materiały do P552LJ_RG, repair guide, i tylko podobny boardview.

Ostatnio edytowano 4 czerwca 2018, 19:28 przez ado, łącznie edytowano 1 raz

#4 Re: Asus Pro P2520l - brak rekacji.


przez mariners 4 czerwca 2018, 18:51

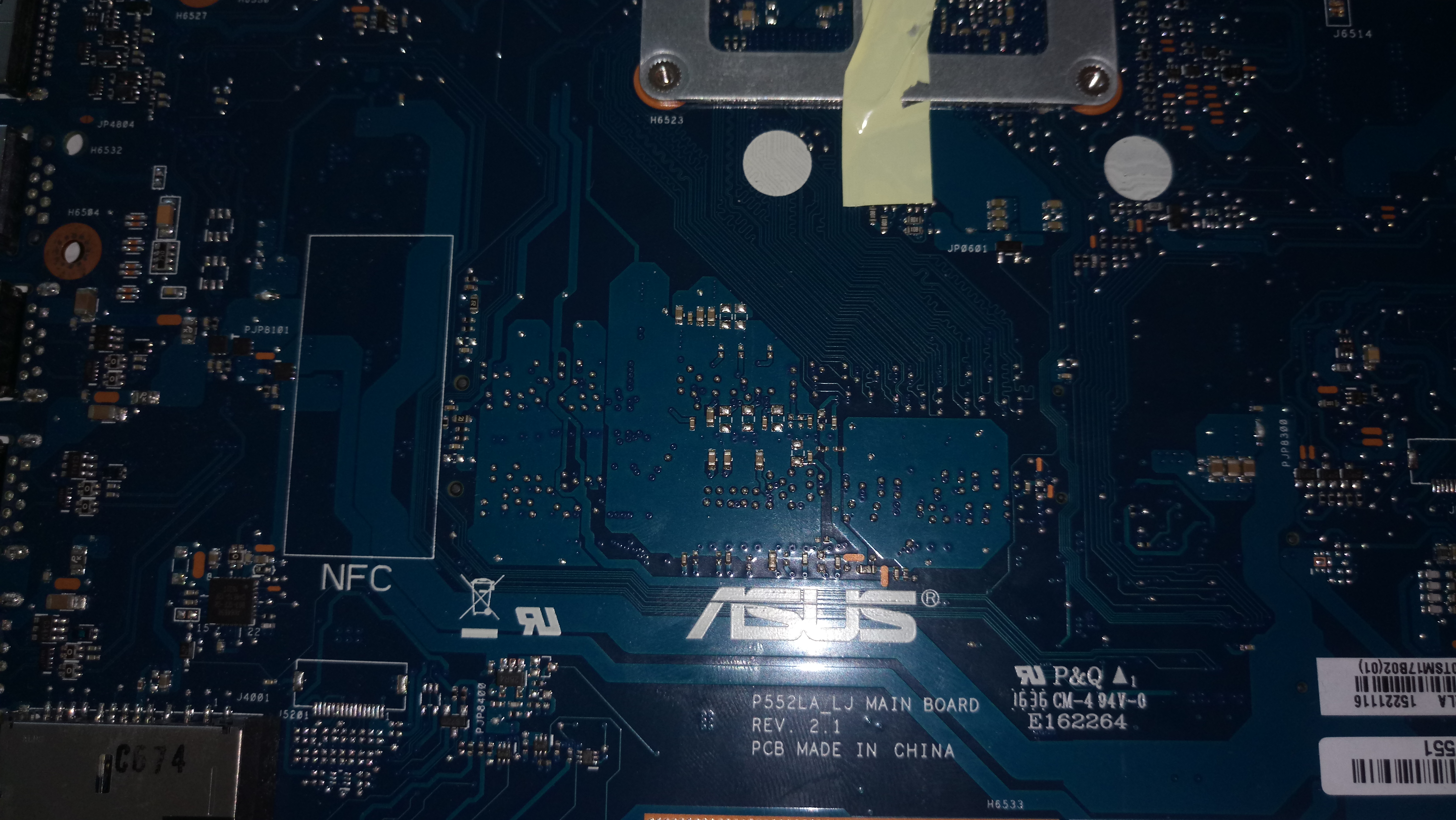

Obrazek

Pierwsza cewka 5,8kΩ
Druga cewka 15kΩ

#5 Re: Asus Pro P2520l - brak rekacji.  [ROZWIĄZANY]


przez matic 4 czerwca 2018, 18:54
It is probably overloaded LDO outputs of that chip.
Measure the resistance to ground on pin 50 of KBC chip. If the resistance is low, it is bad KBC chip almost for sure.

#6 Re: Asus Pro P2520l - brak rekacji.


przez mariners 4 czerwca 2018, 19:02
pin 50 KBC - 1,2Ω

#7 Re: Asus Pro P2520l - brak rekacji.


przez matic 4 czerwca 2018, 19:39
mariners napisał(a):pin 50 KBC - 1,2Ω
99% bad KBC chip.
Remove it from the board and measure the resistance to ground on this pin again.
To be 100% sure you could perform a short circuit test, but it is bad KBC almost for sure.

#8 Re: Asus Pro P2520l - brak rekacji.


przez mariners 4 czerwca 2018, 20:07
W przypadku tej płyty i tego KBC trzeba go jak co programować? Nie posiadam programatora.

#9 Re: Asus Pro P2520l - brak rekacji.


przez matic 4 czerwca 2018, 20:38
This KBC chip is programmed, but it has an internal bootloader programmed by the manufacturer. Thanks to this that KBC chip is able to programm itself with relevant data in the BIOS chip at first connecting power supply to the board.

The KBC chip should programmes itself only in the case it is brand new, or used one erased with the programmer.
You just need to replace the KBC chip, connect the power supply and wait few minutes before pressing any button or disconnecting the power supply. The programming lasts about one minute, but I personally always wait about 10 minutes to be sure.

If you have an option I also recommended you to reflash the BIOS chip with reliable dump first, because in the case of corrupted BIOS the KBC chip could programms incorrectly.

#10 Re: Asus Pro P2520l - brak rekacji.


przez Stani 4 czerwca 2018, 20:41

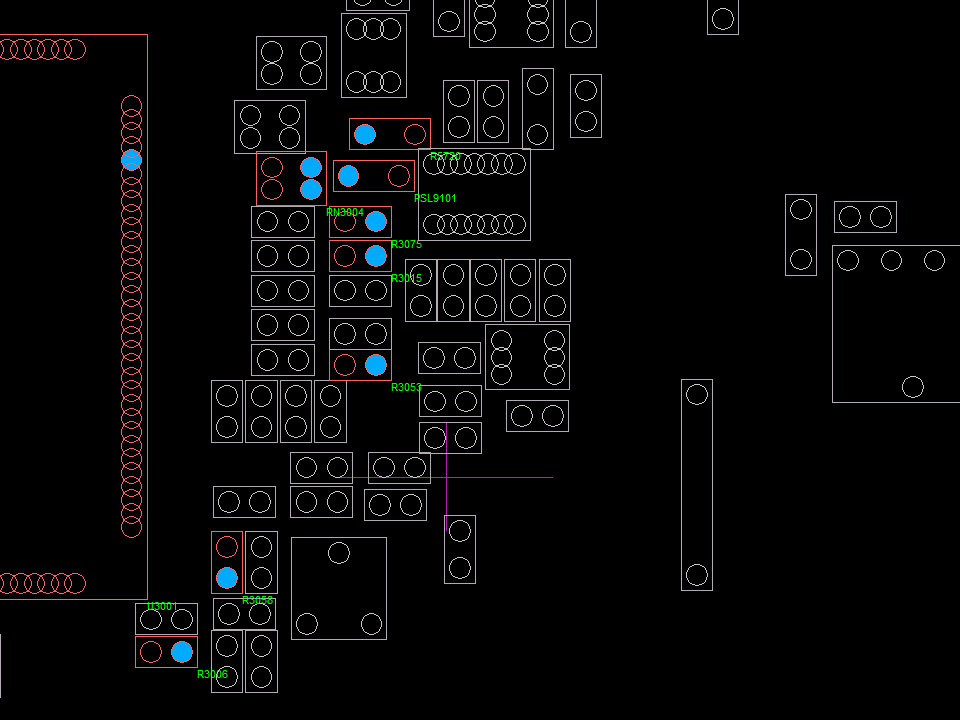

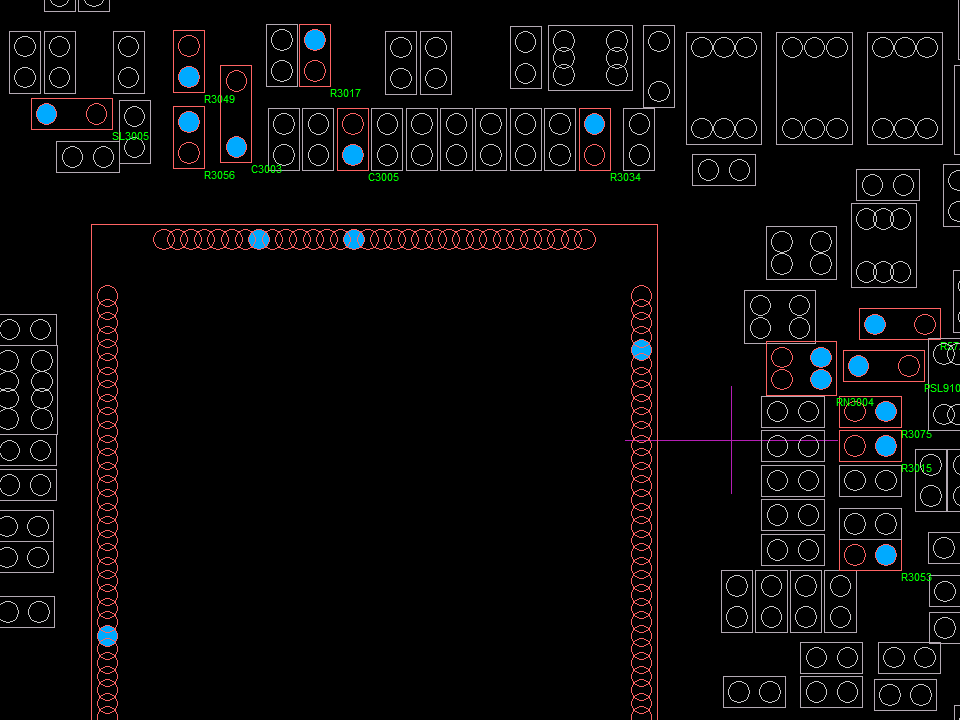

Napięcie +3VA_EC - połączenia.

Obrazek
Obrazek

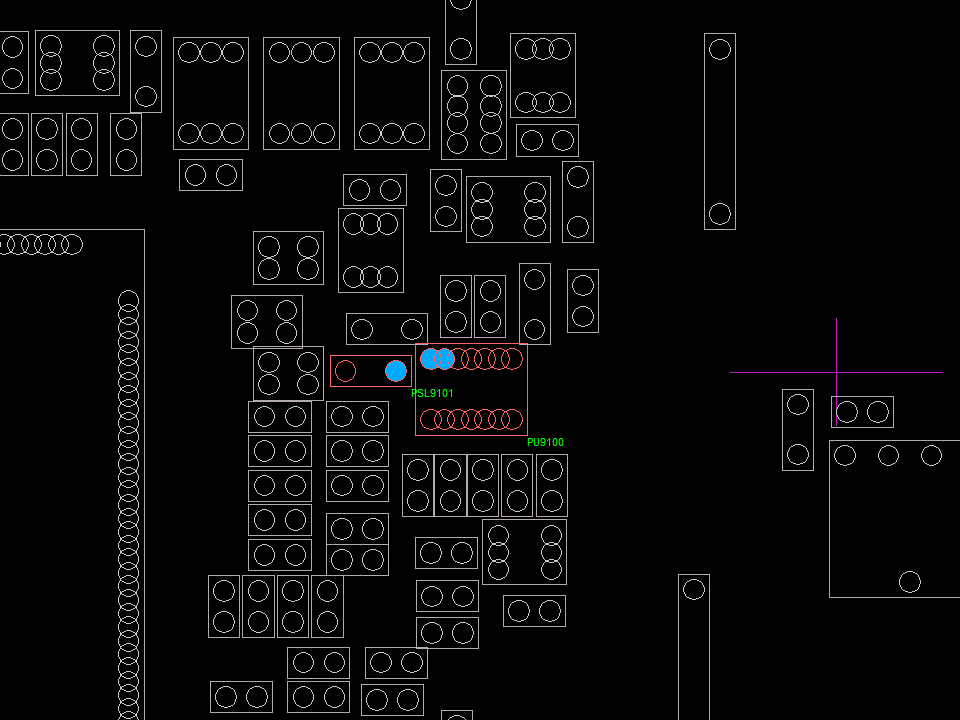

i napięcie +3VA_ECO
Obrazek
To na wypadek, gdyby jeszcze było przywarcie po zdjęciu KBC.

#11 Re: Asus Pro P2520l - brak rekacji.


przez mariners 17 czerwca 2018, 15:00
Wymiana KBC uruchomiła płytę dzięki za pomoc

Re: Asus Pro P2520l - brak rekacji.


przez Google Adsense [BOT] 17 czerwca 2018, 15:00
