ASUS PH-GTX1050-2G, brak obrazu, po naprawach gwarancyjnych.

Witam. Karta graficzna na pcb MSIP-REM-MSQ-CG210PL3. Z tego co się dowiedziałem karta 2 razy była w serwisie gwarancyjnym w przeciągu 2 lat. Teraz już jest po gwarancji. Zmierzyłem napięcia w punktach pomiarowych:
1,8V - 1,81V
3,3V - 3,37V
5V - 4,96V
12V - 11,99V
GPU - 0,78V
MEM - 0V
PEX_VDD - 1,01V
Pomiary zarówno na złączu pci-e jak i poprzez riser. Komputer na karcie zintegrowanej pracuje poprawnie. Nie znalazłem schematu lub chociaż opisu do tej grafiki.

Hello!

Please, post a clear picture of VRAM memory power supply circuit.

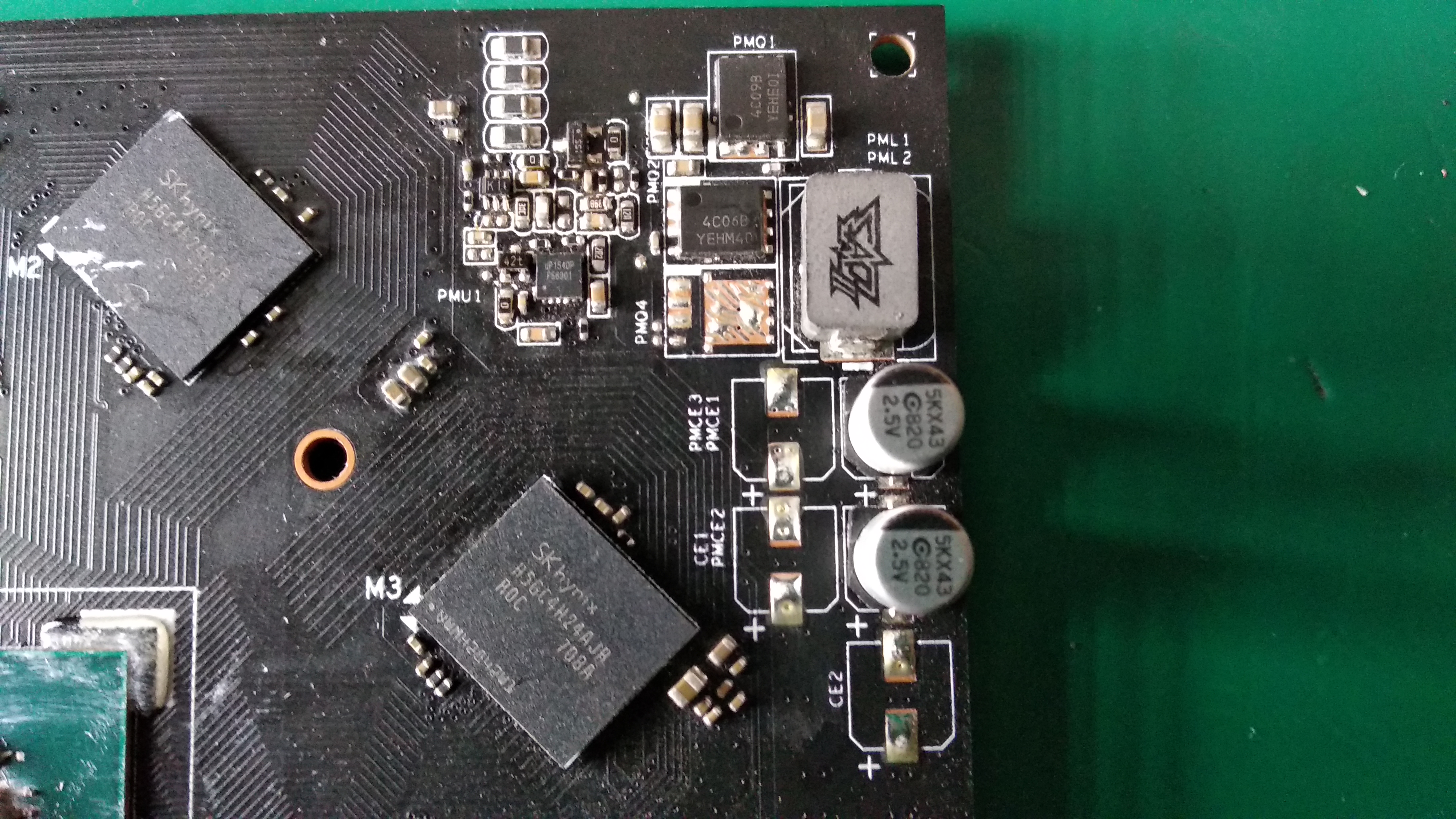

Teraz gdy uruchomiłem grafikę to na pinie MEM oraz na cewce widocznej na zdjęciu jest napięcie 1,35V (podłączenie przez riser) Oczywiście teraz grafika uruchomiła się i wyświetliła obraz.

gwizdek90 писал(а):Teraz gdy uruchomiłem grafikę to na pinie MEM oraz na cewce widocznej na zdjęciu jest napięcie 1,35V (podłączenie przez riser) Oczywiście teraz grafika uruchomiła się i wyświetliła obraz.

If I understand you correctly, you injected 1,35V from the laboratory power supply on this coil and the card works in this case?

Nie. Przy pierwszym pomiarze było 0V. Natomiast następnego dnia gdy robiłem pomiar aby znaleźć cewkę odpowiedzialną za napięcie MEM pojawiło 1,35V i karta dała obraz. Czyli tak jakby sama się naprawiła. Ale z doświadczenia wiem że usterka raczej wróci.

Yes, such faults are tricky and usually occur again after some time.
Test the card some time under the load and try to turn it off and on again while the card is still warm.

Pomimo 2 tygodni codziennych testów grafika cały czas działa poprawnie. Oddałem klientowi sprzęt z informacją że ta usterka prawdopodobnie wróci za jakiś czas.
