Asus K56CB - brak obrazu - tylko podświetlenie

Witam, płyta K56CM Rev 2.0 Na i3 SR0N9, SLJ8E, N14P-GE-OP-A2 obraz jest tylko na zewnętrznym, na matrycy tylko podświetlenie.
Sprawdzona matryca ( LP156WH3 (TL)(T1)) na innym laptopie prawidłowo wyświetla obraz.
Po podłączeniu matrycy CLAA156WA11A obraz się pojawia ale jakby na połowie matrycy na większości matryc tylko podświetlenie..
Podmieniłem taśmę na nową, przeprogramowany bios dalej to samo.
Napięcia na każdej cewce ok, o co może chodzić..?

Pozdrawiam

Do zmierzenia oporności linii sygnałowych LVDS. Jeśli któraś odbiega od normy możliwe uszkodzenie PCH, bo zapewne pod niego podwieszone są sygnały.

4 pary linii sygnałowych sprawdzone miernik nic nie pokazuje żadnego przywarcia na zakresie 2M.
Tylko na EDIT_CLK_PCH_R i EDIT_DAT_PCH_R jest po 10k ale tak raczej ma być.

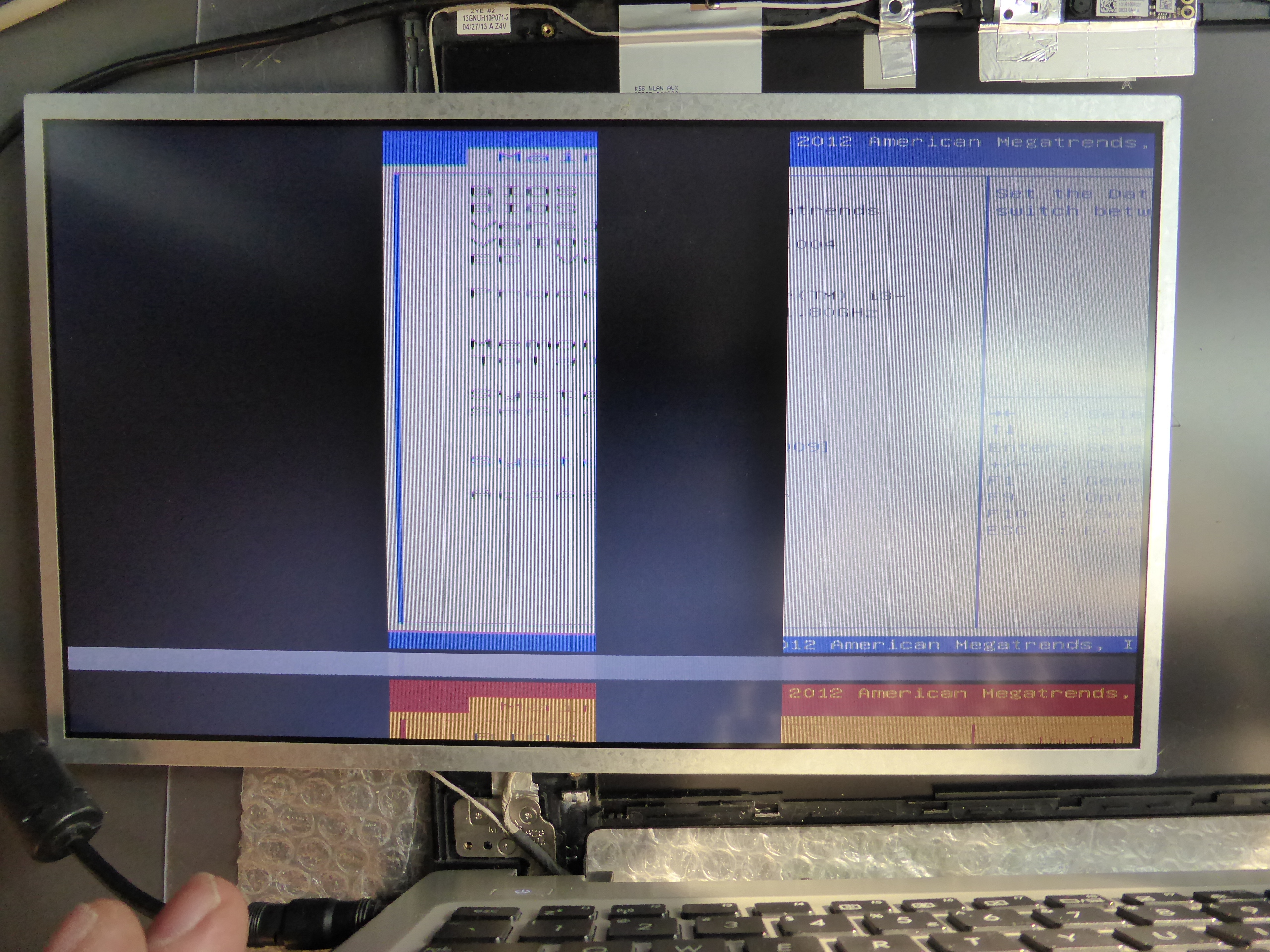

Fotki z podłączenia innych matryc 14" i 15.6" (matryce może nie 100% z wadami ale widać co nieco)





Obraz jest poprawny po VGA i HDMI.

Podaj typ matrycy, którą sprawdzałeś widoczną na pierwszym załączonym obrazku.

1 zdjecie CLAA156WA11A oryginalnie siedzi LP156WH3 (TL)(T1)

Ściągnij z netu datasheet do obu matryc. Są w nich oznaczenia sygnałów na poszczególnych pinach matryc. Zauważysz różnice jakie mają.
Ja widziałem różnice na następujących pinach:
1,5,19,22,25,28,34,37.
Myślę, że pominąć można różnice typu NC-GND.
Pin 1 i 34 też można pominąć (kontrola wpięcia matrycy) i 5 również.
Pozostają 19 i 37.
Ponieważ 37 dotyczy podświetlenia, które jest więc też bym zostawił ewentualnie na później.
Sygnału do pinu 19 matryca nie potrzebuje więc może dlatego jest treść obrazu.
Sprawdził bym (najlepiej oscyloskopem) dla porównania przebiegi na 4 parach linii sygnałowych obydwu matryc + pin 19 i profilaktycznie 37.
Jeśli nie masz oscyloskopu sprawdź napięcia miernikiem.

Nie jest to kwestia pinów 19 i 37, czy jest tam NC czy GND nie robi różnicy, oscyloskop mam ale na szybko zmierzyłem miernikiem jest ok 1.15V na linniach sygnałowych na obydwu matrycach.

Dla matrycy LP156WH3 (TL)(T1) na pinie 19 NC czy GND nie robi różnicy ale GND a +3.3V już może robić różnicę. (Note3 w datasheet).

Okazuje się laptop miał pierwotną usterkę "uszkodzony bios" startował z podświetleniem matrycy lecz obrazu nie było na VGA i HDMI którego to nie sprawdziłem na początku. Po wgraniu biosu z sieci nadal odpalał bez treści i z samym podświetleniem ale już też na zewnętrznych wyjściach z obrazem.
Może problem leży w komunikacji tej matrycy z biosem tzn number serial itp? choć skopiowałem wszystko od adresu 00230000 do 00233030 bez zmian.

Co do pin 19 na matrycy LP156WH3 pin ten mam oryginalnie z mostkowany z GND na matrycy a matryca dziewicza od tego modelu wiec chyba nie tu problem.

W tym modelu bardzo często padają taśmy matrycy, sugerowałbym jeszcze sprawdzić na oryginalnej taśmie (i najlepiej na matrycy dedykowanej, czyli slimowej)

Odpal system windows z zobacz czy instalują się grafiki jak dla mnie to padła grafika.

Też właśnie chciałem sprawdzić w systemie dostałem hasło od klijenta "w końcu" ale obydwie grafiki prawidłowo zainstalowane. Co do taśm w tym modelu też się zgodzę bo wymieniałem już w nich kilka.
Tu też kupiłem nową są bardzo tanie. Na innej matrycy slimowej też sprawdzałem tylko podświetlenie-dziwny przypadek..

Takie przypadki, a już zwłaszcza w Asusach, kojarzą mi się jedynie z wymianą PCH.

Jednak wymiana mostka przyniosła obraz na matrycy.
