#1 ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii

przez krisark • 15 października 2019, 14:13
Witam,
laptop ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii brak też diody ładowania.
Jak uruchomimy laptopa z zasilaczem i baterią, a następnie odłączymy zasilacz to laptop na baterii naładowanej działa. Pod systemem wskazuje "Nie wykryto baterii"
Testowany na 2 bateriach używanej i nowej.
Na płycie jest charger MB39A132.

Załączam aktualne pomiary PU8800 (MB39A132) gdy jest wpięta bateria i podłączony zasilacz:
1. 18,98V
2. 18,98V
3. 18,98V
4. 1,35V
5. 0,67V
6. 0,00V
7. 0,00V
8. 0,00V
9. 0,06V
10. 0,06V
11. 0,00V
12. 11,08V
13. 11,08V
14. 0,00V
15. 0,00V
16. 0,00
17. 11,08V
18. 0,00V
19. 0,00V
20. 0,00V
21. 0,00V
22. 0,00V
23. 0,00V
24. 18,97V
25. 0,00V
26. 0,00V
27. 0,00V
28. 0,51V
29. 11,08V
30. 10,61V
31. 10,61V
32. 18,97V

Pomiar gniazda baterii J6003
z baterią i z zasilaczem:
pin 1 - 11,07V
pin 2 - 11,07V
pin 3 - 0,00V
pin 4 - 0,00V
pin 5 - 3,30V
pin 6 -3,31V
pin 7 - 0,00V
pin 8 - 0,00V
pin 9 - 0,00V

bez baterii z zasilaczem:
pin 1 - 0,33V
pin 2 - 0,33V
pin 3 - 0,00V
pin 4 - 0,00V
pin 5 - 3,33V
pin 6 -3,33V
pin 7 - 3,33V
pin 8 - 0,00V
pin 9 - 0,00V

BatteryMon nie widzi baterii
Obrazek

Re: ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii

przez Google Adsense [BOT] • 15 października 2019, 14:13

#2 Re: ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii

przez matic • 15 października 2019, 20:55
Hello!

Try to reflash the BIOS chip. Don't forget to save the old dump.
BIOS dump is available on the forum: ***click***

#3 Re: ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii

przez krisark • 16 października 2019, 08:53
witaj matic

Każdy wsad BIOS z forum praktycznie próbowałem, ale na żadnym nie widzi baterii i nie ładuje, a jeszcze na większości są dziwne kolory w systemie.
U mnie na płycie jest karta GT520M, a większość wsadów BIOS jest do GT540M .
Tutaj raczej nie jest to wina BIOS, a raczej coś jest zepsute.
To jest ta płyta którą pomagałeś mi naprawić, laptop wrócił na wymianę baterii bo nie ładował, bateria wymieniona ale dalej nie ładuje.
https://www.elvikom.pl/asus-k53sj-plyta-k53sv-rev-2-1-martwa-brak-reakcji-t57324.html

#4 Re: ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii

przez matic • 16 października 2019, 22:36
Do you have an oscilloscope?

#5 Re: ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii

przez krisark • 16 października 2019, 22:46
Tak, mam oscyloskop na serwisie.

#6 Re: ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii

przez matic • 17 października 2019, 11:24
Measure the voltages to ground on pins 5, 6 of battery connector with oscilloscope, when the laptop is turned on with connected battery + power supply.

#7 Re: ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii

przez krisark • 17 października 2019, 12:58
matic napisał(a):Measure the voltages to ground on pins 5, 6 of battery connector with oscilloscope, when the laptop is turned on with connected battery + power supply.

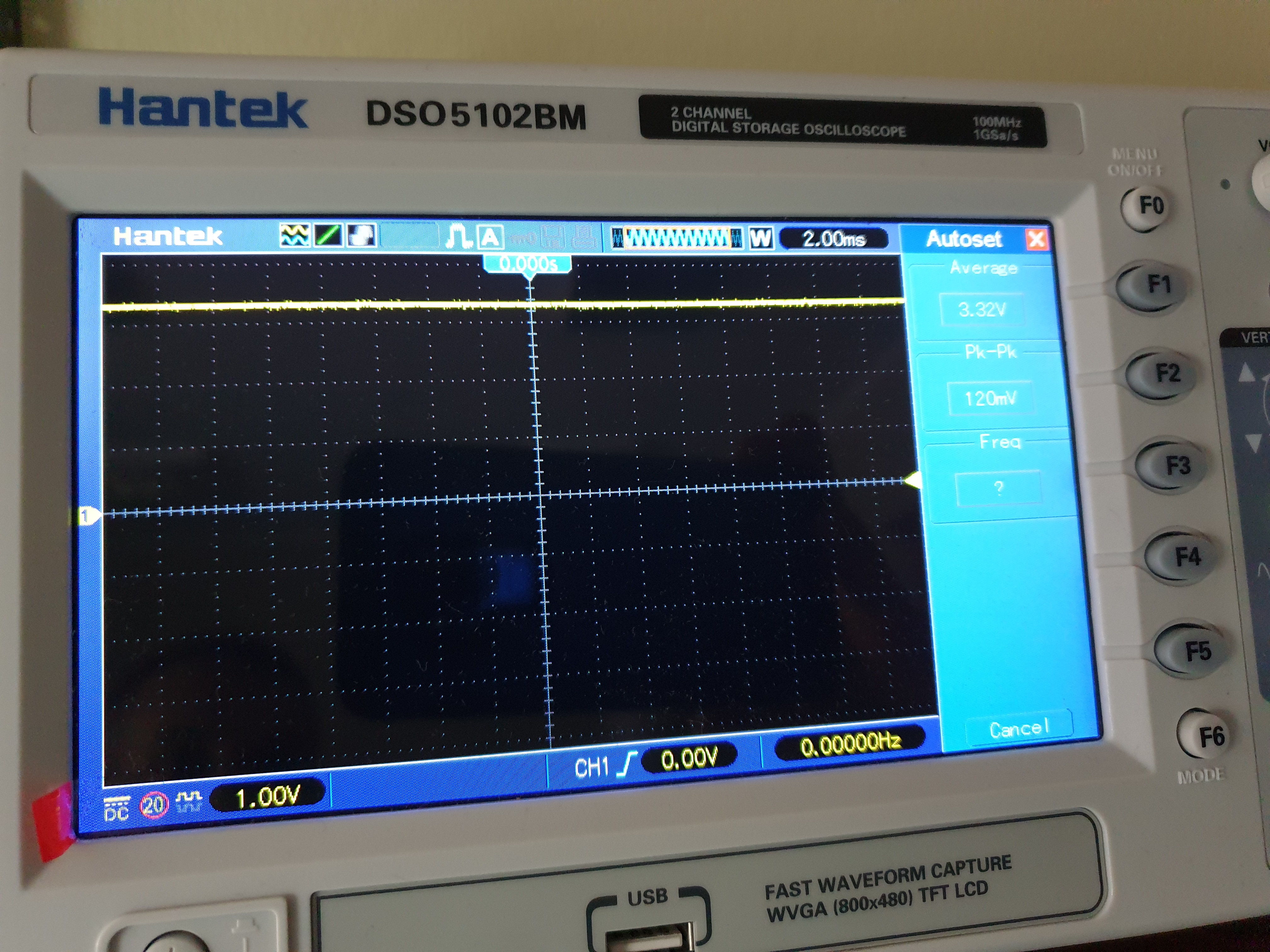

Pomiary napięcia w obu przypadkach pin 5 i pin 6 są identyczne, wynik na zdjęciu.

Obrazek

#8 Re: ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii  [ROZWIĄZANY] 

przez matic • 17 października 2019, 22:21
Are there only constant (DC) voltage on these lines (without any pulses)? Try to change the time base setting on oscilloscope and check, if you find any pulses.

#9 Re: ASUS K53SJ, płyta K53SV Rev: 2.1 - nie ładuje baterii

przez krisark • 18 października 2019, 08:27
Tak, na tych liniach występują tylko stałe napięcia - bez impulsów. Zmieniałem ustawienia podstawy czasu na oscyloskopie ale nic nie można znaleźć.
Dla porównania sprawdziłem impulsy na innych liniach i tam występują prawidłowe.

AKTUALIZACJA:
Znalazłem na forum inny działający BIOS pod tą platformę z tą grafiką.
Sytuacja jest taka sama, brak zmian nie wykrywa, nie ładuje. Brak sygnałów na porcie ładowania baterii pin 5,6, tylko napięcie 3,3V.

ROZWIĄZANIE PROBLEMU!!!
Rezystor PR6000 bez baterii ma napięcie 3,30V.
pin 1 TS1# BAT CON - 3,30V
pin 2 BAT1 IN OC# - 3,30V

Następnie gdy podłączałem baterie i odpalałem płytę, PR6000 miał dziwne zachowanie:
pin 1 TS1# BAT CON - 0,00V
pin 2 BAT1 IN OC# - 2,54V

Śledząc linie BAT1_IN_OC, napotykamy PD6001 pomiar potwierdził sprawność diody, idąc dalej dojdziemy do R3021 oraz do KBC pin 124 (BAT1_IN_OC#).
Wykonując pomiary R3021 okazało się, poprzednicy którzy naprawiali już tą płytę założyli rezystor 100Ω, a powinien być 100kΩ.
Wymieniłem rezystor na poprawny, ładowanie wróciło do normy oraz sygnały na złączu baterii pin 5,6.
