#1 ASUS K52F brak kilku układów K52F REV 2.2

wonik • 30 Липня 2015, 15:31
Witam.
Dostałem na serwis laptop ASUS K52F-EX900V
Płyta: K52F REV 2.2

Jakiś cwaniaczek wylutował dwa układy (tuz nad procesorem).
Pourywał nóźki, ścieżki na szczęście całe.
Nie wiem, jakie tam były i co mam wlutować.
Proszę o identyfikację:

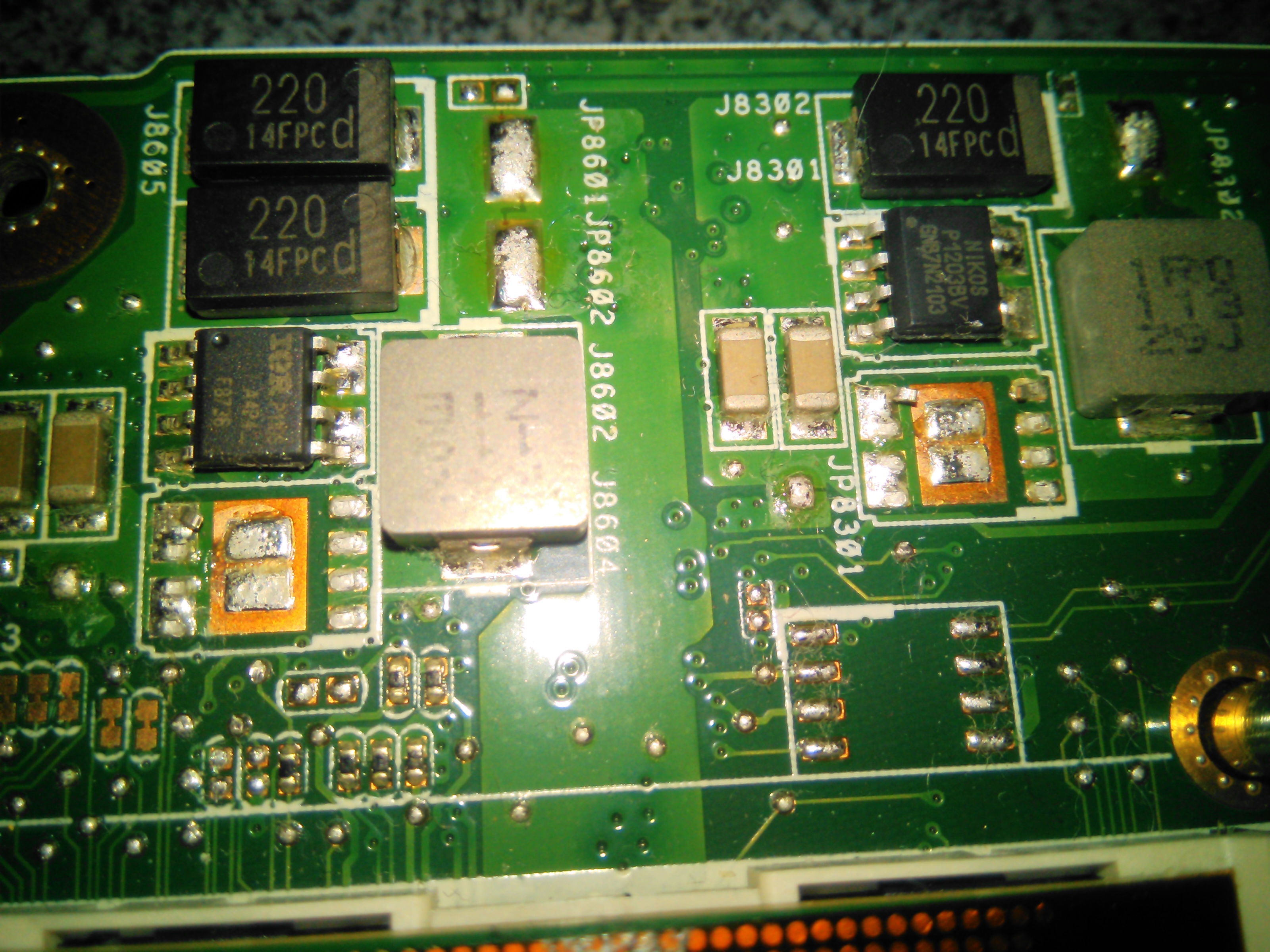

Zdjęcie mojego autorstwa:

Зображення

Zapożyczone z googla:

Зображення

Z góry dziękuję.

Re: ASUS K52F brak kilku układów K52F REV 2.2

Google Adsense [BOT] • 30 Липня 2015, 15:31

#2 Re: ASUS K52F brak kilku układów K52F REV 2.2

raddeon • 30 Липня 2015, 16:03
Witam mam podobną płytę K52JR rev 2.0 i co ciekawe tranzystory w parach są identyczne. Proszę użytkowników o potwierdzenie.

#3 Re: ASUS K52F brak kilku układów K52F REV 2.2

morph • 30 Липня 2015, 17:31
Witaj

Moim zdaniem te dwa tranzystory nie były w ogóle obsadzone, widać to po niepobielonych padach. Prawdopodobnie ktoś tam się czymś wlutowywał i stąd takie pozostałości.
