#1 ASUS GL753V - programowanie IT8587E

luielektr • 16 Березня 2023, 11:26
Witam.
Sprzęt na płycie GL753VD. Potrzebuję przeprogramować IT8587E-FXA.

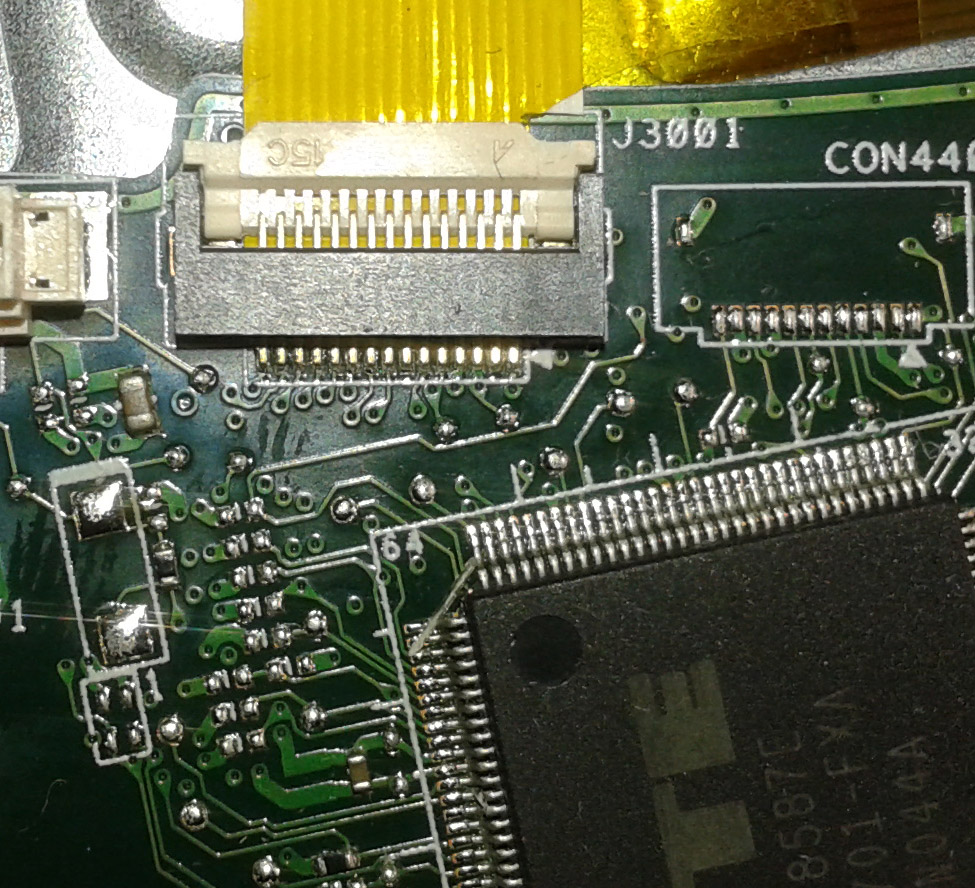

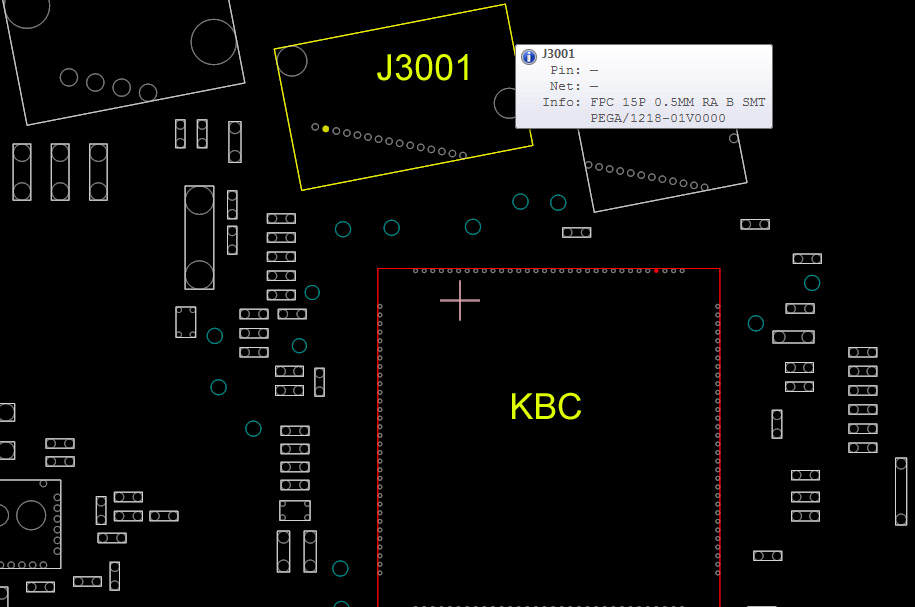

Na tej płycie klawiatura nie jest podpięta do IT8587E lecz do IT8176FN dlatego IT8587 ma wyprowadzone PINy KIO/KSI do osobnego złącza 15 pinowego J3001.
Зображення

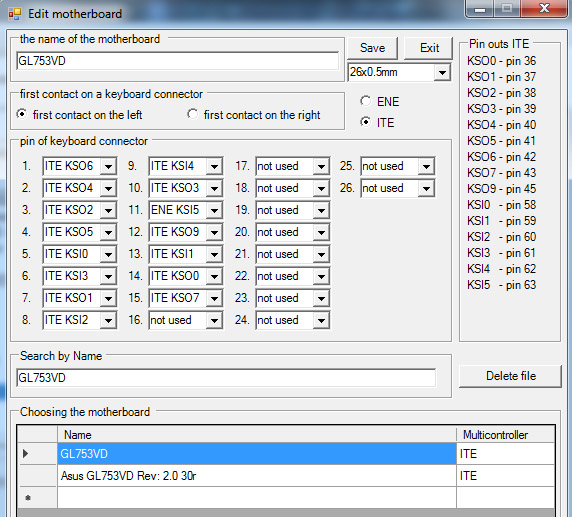

Co bym nie robił to pojawia się:
ITE series not detected
ITE not ready, try again.
ЗображенняЗображення

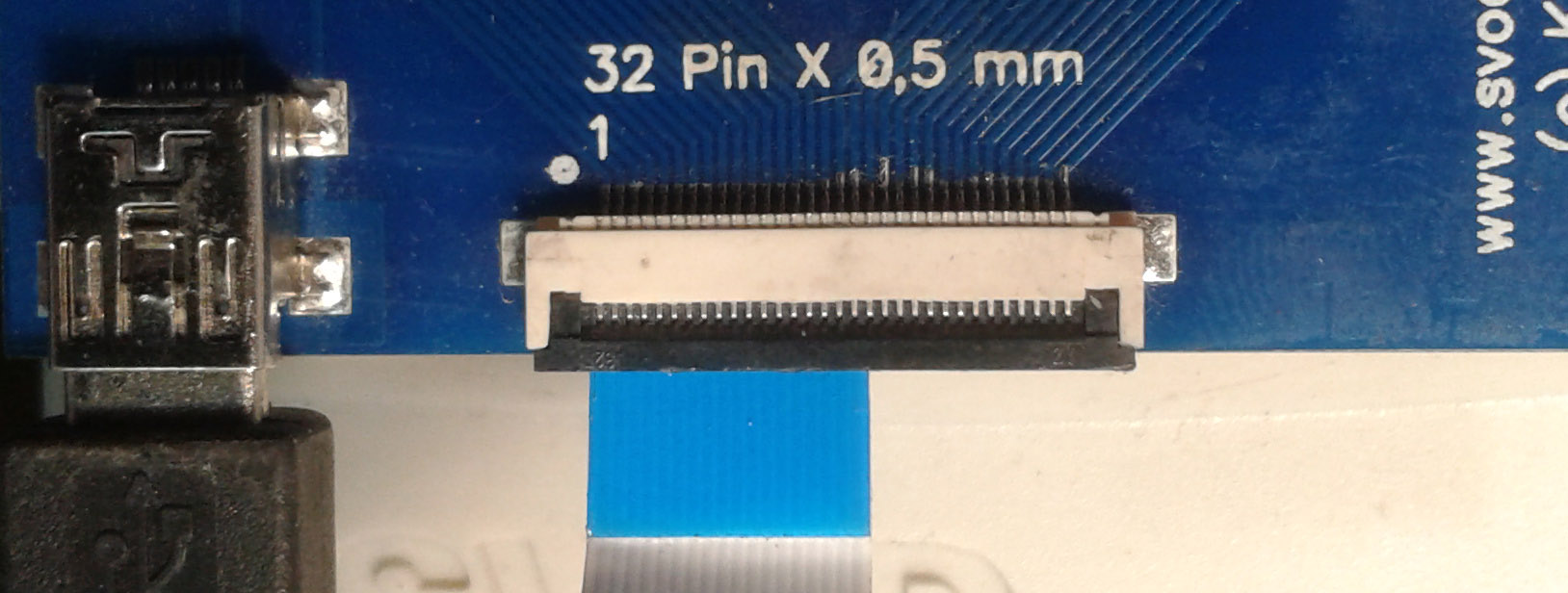

Złącze na płytce SVOD ma 32p/0,5mm, więc nie ma w programie możliwości zmiany szerokości na 15p/0,5mm.
ЗображенняЗображення
Przełączałem połączenia pinów pierwszy z lewej/prawej lecz bez zmian.
Może w tej płycie KBC sam się programuje z BIOS'u po wlutowaniu, ale po co byłoby wyprowadzone złącze?
Proszę o pomoc w rozwiązaniu problemu.

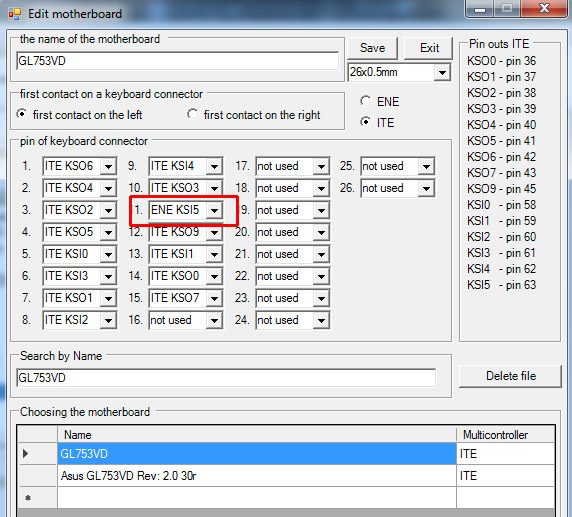

Wszystko już działa. Popełniłem błąd przy pinie 11 :frustry: powinno być ITE KSI5.
Зображення
