#1 Asus FX735V- Identyfikacja elementu

da gsmlondon • 22 settembre 2020, 10:06
Dzień dobry.

Potrzebuje pomocy w identyfikacji elementu zaznaczony na zdjęciu, jego oznaczenie kodowe J2.
MB- GL753VD REV.2.0
Pozdrawiam
Immagine

Re: Asus FX735V- Identyfikacja elementu

da Google Adsense [BOT] • 22 settembre 2020, 10:06

#2 Re: Asus FX735V- Identyfikacja elementu

da rager24 • 22 settembre 2020, 10:27

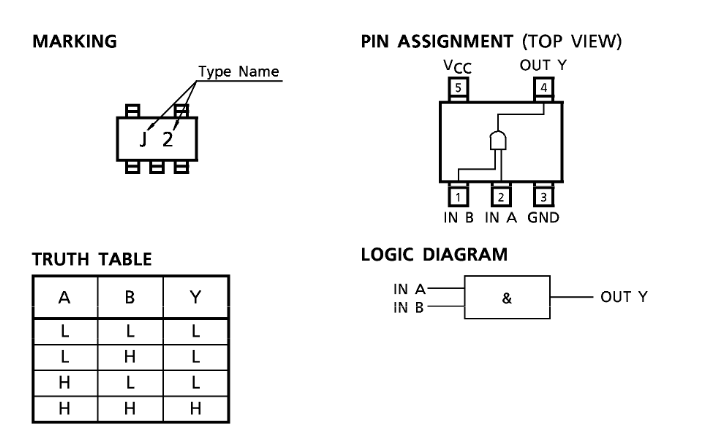

To najprawdopodobniej będzie bramka AND: TC7SZ08F.
Bez wyraźniejszego zdjęcia samego układu razem z widocznym oznaczeniem oraz sprawdzenia ścieżek w płycie dochodzących do układu nie ma pewności.

Immagine

#3 Re: Asus FX735V- Identyfikacja elementu

da gsmlondon • 22 settembre 2020, 10:33

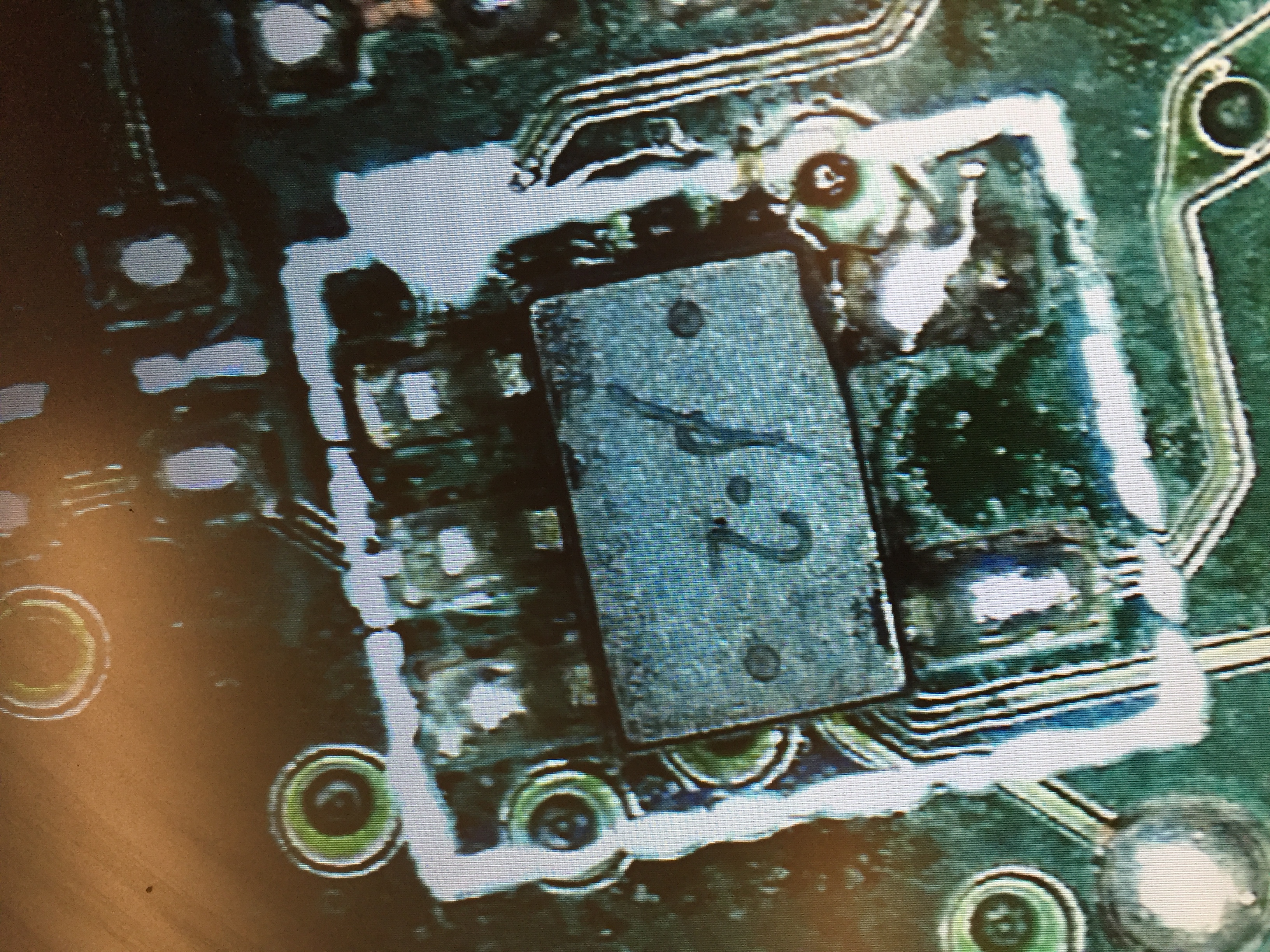

lepszego nie będę miał :)
Immagine

#4 Re: Asus FX735V- Identyfikacja elementu  [RISOLTO] 

da rager24 • 22 settembre 2020, 10:43
Z oznaczenia się zgadza, sprawdź czy na nodze 3 masz GND i czy na 5 nogę wchodzi zasilanie, prawdopodobnie 3.3V, może też być 5V.

#5 Re: Asus FX735V- Identyfikacja elementu

da gsmlondon • 22 settembre 2020, 15:23
Wyprowadzenie zgadzają się. Dzięki za pomoc.
Pozdrawiam.
