Asus FX506H, płyta DANJJMB1AA0 - nagrzewa się cewka PL402

Witam wszystkich,
Asus FX506HCB-HN161T, płyta DANJJMB1AA0 Rev: A
Płyta po wciśnięciu przycisku Power, nie uruchamia się. Nagrzewa się jedynie układ PU403, PL402 oraz PCH U6003.
Dziwne bo na cewce PL402 jest napięcie 1,60V - czy to normalne napięcie dla tego układu PCH FH82HM570 - SRKMA? Bo chyba powinno być w granicy 1,05V
PL1001 - 3,30V obecne
PL1000 - 5,18V obecne
Płyta pobiera 0,003A, po uruchomieniu pobór 0,130A.

U6004:
pin 8 - 3,40kΩ - 3,31V

Czy jest możliwe, że uszkodzony jest PCH, a zasilanie podbiło się, aż do 1,60V, czy raczej zasilanie układu PCH mogło się uszkodzić?
Proszę o pomoc w diagnozie.

Hello!

Measure the voltage to ground on pins 1, 5 of chip PU403.
PU403 pin count:

Cześć matic!

matic написав:Measure the voltage to ground on pins 1, 5 of chip PU403.

PU403:
pin 1 - 3,31V
pin 5 - 4,36V

Podam Ci jeszcze rezystancję cewki PL402, bo wydaje mi się, za wysoka jak na PCH.
PL402 - 239,94Ω

Measure the voltage to ground on pins 6, 23 of chip PU403.

matic написав:Measure the voltage to ground on pins 6, 23 of chip PU403.

PU403:
pin 6 - 3,30V
pin 23 - 3,31V

Measure the voltage to ground on coil PL400.

matic написав:Measure the voltage to ground on coil PL400.

PL400 - 1,80V

Replace the chip PU403 (AOZ2264VQI-30).

matic написав:Replace the chip PU403 (AOZ2264VQI-30).

Układ jest cieżko dostępny nawet w Chinach, orientujesz się czy jest jakiś zamiennik?

I think you can replace it with the chip AOZ2264VQI-06, but it seems to be just as hard to find it.

For example, such a chip appears on the following motherboards, if you can find any of them for parts:
NM-D712, NM-D771, NM-E021, Quanta ZGM (DA0ZGMMBCD0)

matic написав:I think you can replace it with the chip AOZ2264VQI-06, but it seems to be just as hard to find it.

For example, such a chip appears on the following motherboards, if you can find any of them for parts:
NM-D712, NM-D771, NM-E021, Quanta ZGM (DA0ZGMMBCD0)

Nie posiadam takich płyt na części.
Znalazłem coś na eBay, nr aukcji to 275735265858, jak myślisz to ten układ?

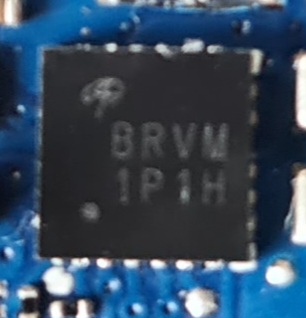

Na płycie chyba jest założony inny układ bo jest inny napis, chyba że to nazwa kodowa.

krisark написав:Na płycie chyba jest założony inny układ bo jest inny napis, chyba że to nazwa kodowa.
[ Obrazek ]

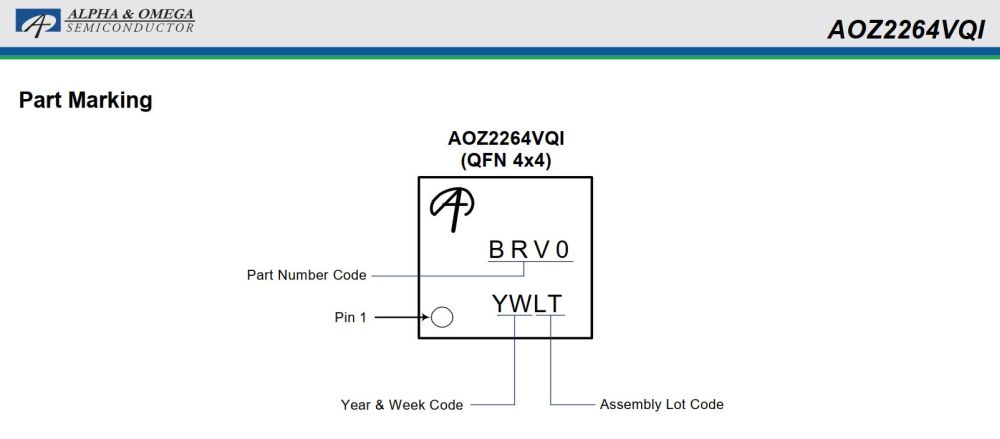

BRVM= AOZ2264VQI-30

krisark написав:Znalazłem coś na eBay, nr aukcji to 275735265858, jak myślisz to ten układ?

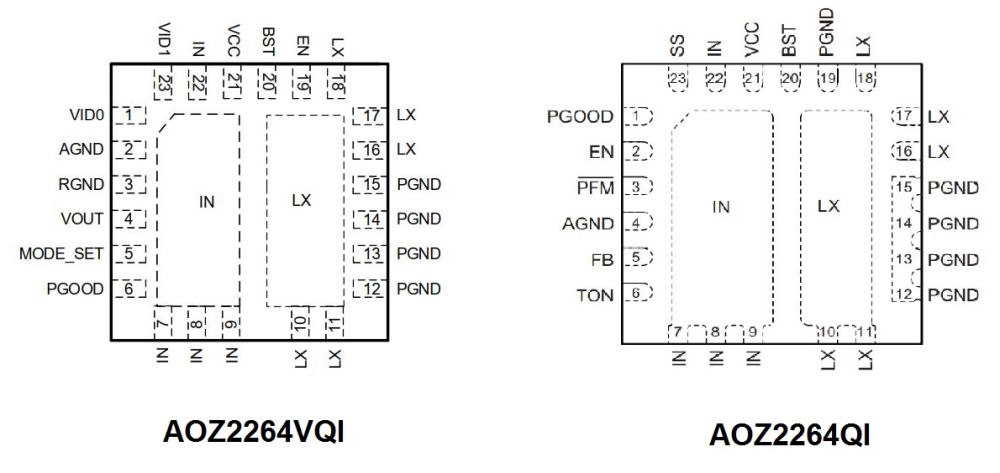

This chip AOZ2264QI-20 has a different pinout and is definitely not a suitable replacement.


You can open a new topic in "KUPIĘ - SPRZEDAM - ZAMIENIĘ" department and ask for the chip. Maybe someone has it on some board for parts.

matic написав:Replace the chip PU403 (AOZ2264VQI-30).

Zdobyłem i wymieniłem układ PU403 (AOZ2264VQI-30)na nowy.
Ale napięcie na cewce jest dalej zawyżone PL402 - 1,60V, czy to możliwe że jest uszkodzony układ PCH FH82HM570 - SRKMA i tak zawyża napięcie?

Remeasure the voltages to ground on pins 1, 6, 23 of chip PU403.
PU403 pin count:

matic написав:emeasure the voltages to ground on pins 1, 6, 23 of chip PU403.

PU403:
pin 1 - 3,31V
pin 5 - 4,59V
pin 23 - 3,31V

krisark написав:PU403:
pin 5 - 4,59V

I asked about pin 6.

matic написав:I asked about pin 6.

Przepraszam, że zobaczyłem.
PU403:
pin 6 - 3,30V

With these voltages on chip PU403 the voltage on coil PL402 should be 1.8V, but you have 1.6V.

krisark написав:Ale napięcie na cewce jest dalej zawyżone PL402 - 1,60V

Is this measurement correct?
Is the resistance to ground on this coil still around 200Ω?

matic написав:With these voltages on chip PU403 the voltage on coil PL402 should be 1.8V, but you have 1.6V.

PL402 to jest cewka zasilająca PCH, tam ma być napięcie 1,80V? Czy nie powinno być w granicy 1,05V?

matic написав:Is this measurement correct?

Tak, jest 1,60V.

matic написав:Is the resistance to ground on this coil still around 200Ω?

Cały czas jest:
PL402 - 239,94Ω

PCH to FH82HM570 - SRKMA

krisark написав:PL402 to jest cewka zasilająca PCH, tam ma być napięcie 1,80V? Czy nie powinno być w granicy 1,05V?

This PCH chip is a bit different. According to the "VID" control resistors, the voltage on coil PL402 should be 1.8V.

Does the coil PL402 still heat up?
The replacement chip PU403, which you soldered is probably incompatible to the original one.
