#1 Asus FX504GM, DABKLIMBABO REV B - brak reakcji

przez dernis • 5 listopada 2021, 17:04
Asus FX504GM,
DABKLIMBABO REV B

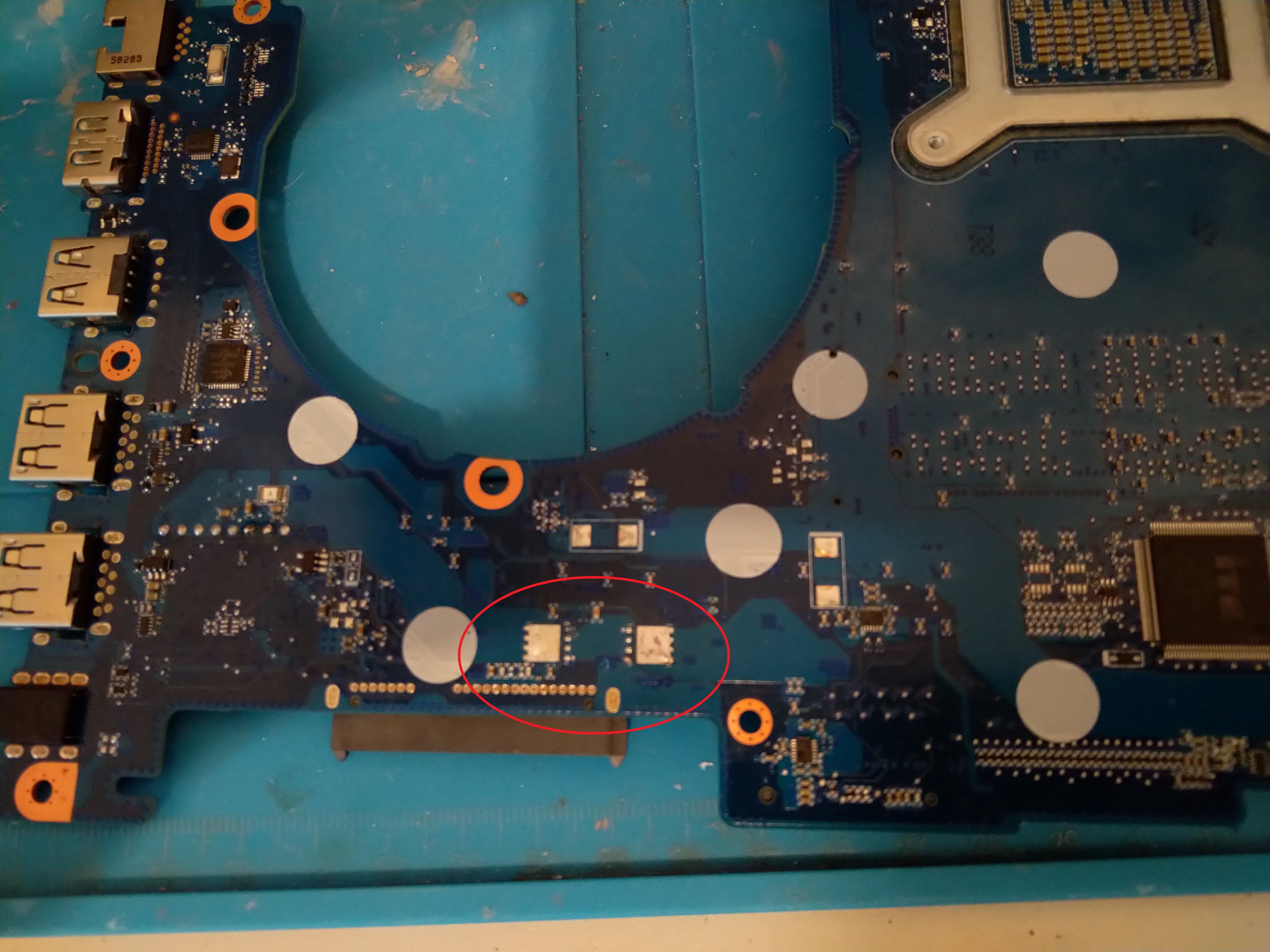

Nie mogę znaleźć schematu.. Palą się klucze zaznaczone na zdjęciu. Po wylutowaniu brak zwarcia pomiędzy G-D-S na płycie.. klucze są uszkodzone.. ładowarka się zabezpiecza.. która przetwornica nimi steruje?? nie mogę namierzyć a chyba każdą już sprawdzałem.. :frustry:

Obrazek

Proszę o pomoc...
Obrazek

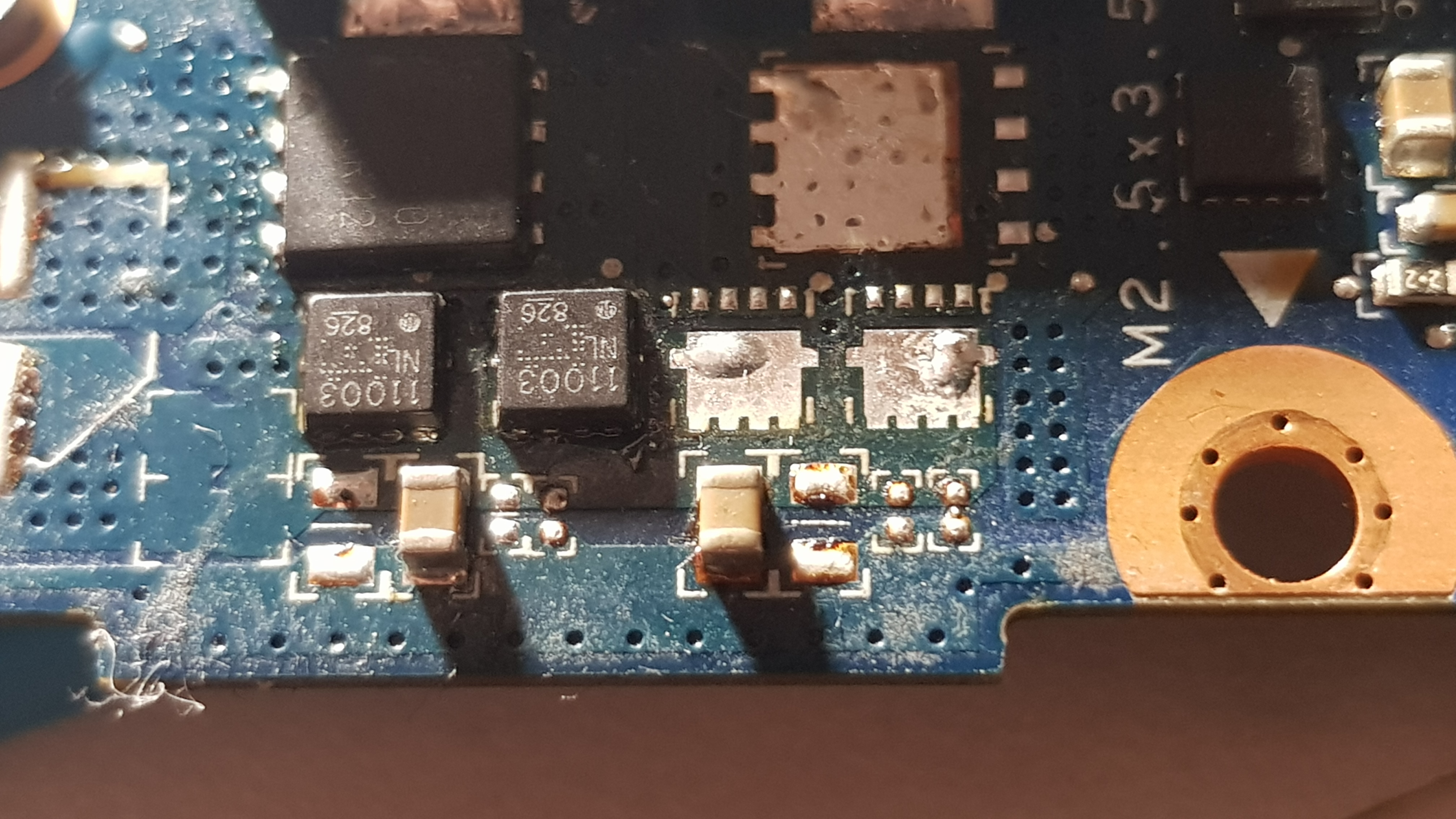

Znalazłem uszkodzony mały mosfet 1103 jak na zdjeciach.. wie ktoś może jaki to?

Re: Asus FX504GM, DABKLIMBABO REV B - brak reakcji

przez Google Adsense [BOT] • 5 listopada 2021, 17:04

#2 Re: Asus FX504GM, DABKLIMBABO REV B - brak reakcji

przez muchamm • 5 listopada 2021, 21:15
Cześć.
dernis napisał(a):Znalazłem uszkodzony mały mosfet 1103 jak na zdjeciach.. wie ktoś może jaki to?

To N-mosfet Toshiba TPN11003N 30V 31A.
Pozdrawiam.

#3 Re: Asus FX504GM, DABKLIMBABO REV B - brak reakcji

przez dernis • 20 listopada 2021, 11:49
Odświeżam temat... klucze wymienione... na cewkach procka 0.97V - 0.98V.

Laptop się uruchamia, niestety bez obrazu...

Brak napięć na L25, L26.
Rezystancja L25, L26 = 4Ohmy

Przetwornica PU32 dostaje 5V na zasilaniu 5VS_S5 n.6 ale nic z niej nie wychodzi... Nie ma sterowania PQ86 . Moje pytanie.. Czy jakiś sygnał powinien się pojawić aby ją uruchomić??

Edit:

Czy dobrze myślę??
Po dłuższym sprawdzaniu doszedłem do wniosku, że ISL95855 PU2 powinien wystawić stan wysoki na n.11 - FCCM_B.

Precyzując pytanie, to co jest potrzebne do załączenia tego wyjścia, bo nic się tam nie zmienia.. i czego tej przetwornicy brakuje.. nie mam dokumentacji tego układu.

Czy na PU2 n.9, n.10 ISENS, zapewne sensy prądowe dostają chwilowy "pik" i odłącza się ten blok sterujący??


Druga sprawa to taka, że sekcja zasilania PL3, PL4 procesora jest"kosmicznie" gorąca (dławiki i klucze)- temperatura jest bardzo wysoka, aż prawie że parzą.. To normalne?? brak tych napięć na L25, L26. może przeciążać tą sekcje?? bo nie miałem styczności z tym modelem. Procesor to i7-8th. Podejrzewam też że procek może być po prostu uszkodzony ale chce mieć pewność
