Re: Re: Odp: Asus F5SL brak podświetlenia matrycy po zwarciu
przez Google Adsense [BOT] • 17 lutego 2014, 15:43
#22 Re: Asus F5SL brak podświetlenia matrycy po zwarciu
przez Usunięty Użytkownik 402 • 17 lutego 2014, 15:45

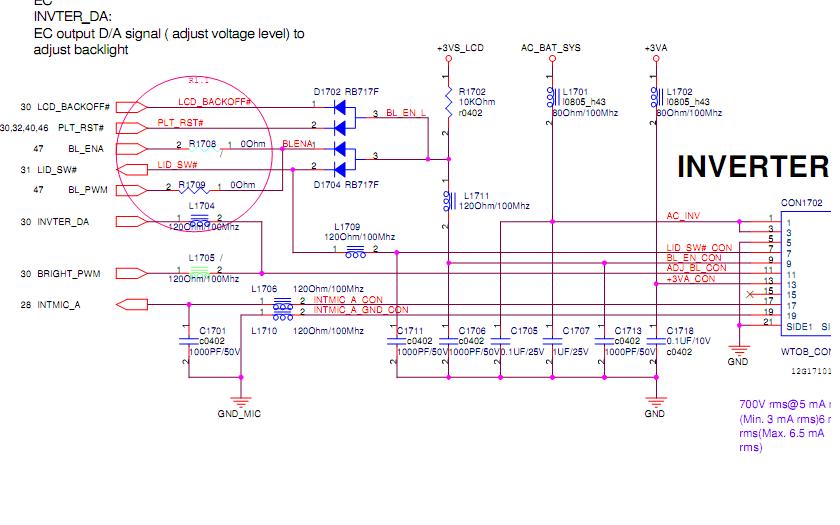

Jeśli kolega w pierwszym poście pomierzył prawidłowo i na pinie 9 złącza na MB ma 0V to podświetlania nie będzie. Pytanie dlaczego nie ma tam napięcia 3V ? Miałem przypadek w asusie F5r właśnie taki sam i z pomiarów wynikło ,że w ogóle nie ma napięcia +3VS_LCD za pojawienie się tego napięcia decydują bodajże 2 mosfety które są sterowane przez mostek północny. Dlatego sugeruje sprawdzić czy jest w ogóle napięcie +3VS_LCD.
Pozdrawiam Michał
Pozdrawiam Michał
