Asus D1503I nie uruchamia się po zwarciu.

Cześć, mam problem z laptopem Asus D1503I oznaczenie płyty to M1403QA R2.0. Laptop po obszernym zwarciu, najpewniej blaszka od baterii zrobiła zwarcie i ubiło wszystkie przetwornice, układy realtek oraz kbc. Wymieniłem przetwornice, oraz kbc. Zaprogramowałem kbc wsadem z biosu jednak nie reaguje na włącznik. Rezystancje oraz napięcia poniżej:

PL8601 145Ω 1,2V
PL8401 2kΩ 1,8V
PL8701 1,7kΩ 5V
PL8602 5,4kΩ 3,3V
PL8901 200kΩ BAT
PL8302 25Ω 0,75V
PL8104 2,7Ω CORE
PL8105 5,5Ω SOC

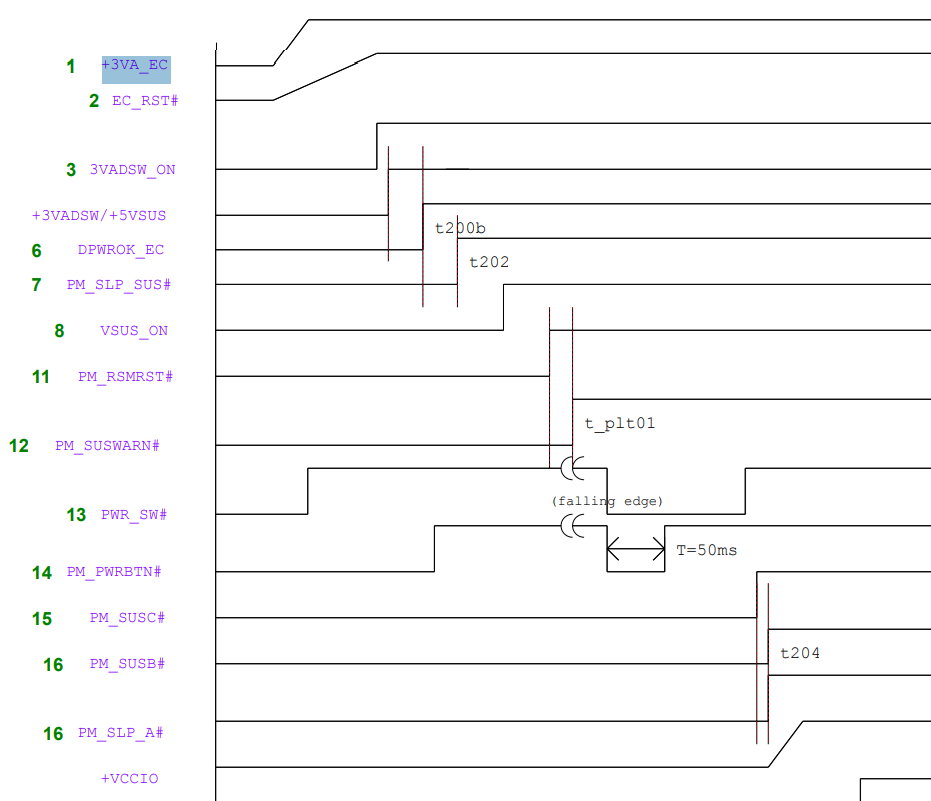

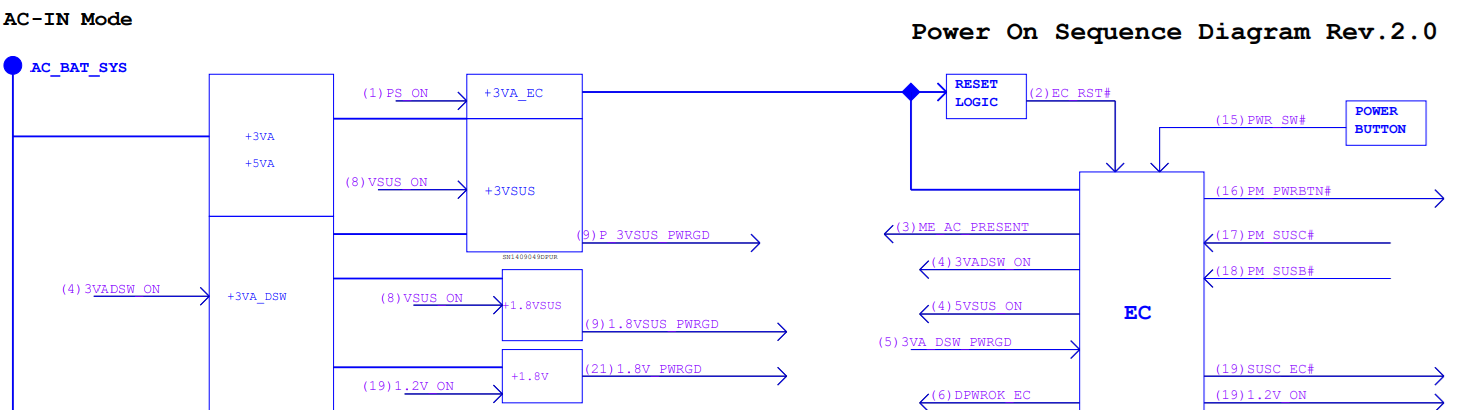

Podejrzałem jak wygląda startup w innej płycie (Asus X421) z takim samym kbc IT5125E-128CXA, ponieważ nie mam schematu.




A więc występuje sygnał +3VA_EC, następnie EC_RST#, oba przez około sekundę po starcie. Następnie znika sygnał PS_ON (powinien być podtrzymany z kbc?). Sygnał PS_ON powraca po wciśnięciu włącznika a następnie po sekundzie znika, a w związku z tym znikają również sygnały 3VA_EC oraz EC_RST#. Czy ktoś może podpowiedzieć jak powinna wyglądać sytuacja z sygnałem PS_ON albo co innego może być tu problemem. Pobór prądu to około 3mA po podłączeniu zasilania i 0 po tej sekundzie gdy znika sygnał PS_ON. Pozdrawiam!

malycinek написав:Laptop po obszernym zwarciu, najpewniej blaszka od baterii zrobiła zwarcie i ubiło wszystkie przetwornice, układy realtek oraz kbc.

Hello!
In the cases of such an extensive damage, it very often turns out that the APU processor is also damaged.

Jak mogę się upewnić?

Hi!
On IT5125E-128CXA platforms, PS_ON# (active low) from EC should stay asserted after you press PWRBTN# if the EC sees a valid power-up path. If it releases after ~1 s, EC is usually aborting due to a missing “power good”/handshake. Since you briefly get +3VA_EC and EC_RST#, EC firmware runs, then times out.

What I’d check in order:

Always rails stable: +3V_AUX / +5V_AUX must be solid with PG (power-good) to EC. If either PG is missing or noisy, EC will drop PS_ON#.

ACOK/ACIN/ADP_PRES: Charger’s ACOK must be high into EC. A bad adapter-present chain makes EC shut down.

RTC/Clock: 32.768 kHz to EC (and 24 MHz if used). No clock → no run.

LID_SW# and KBD_PWRBTN#: Stuck lid-closed or bad power-button line = instant abort. Scope PWRBTN# into EC.

RSMRST#/SUS signals: After PS_ON#, you should see RSMRST# release, then SUS_PWROK/ALL_SYS_PWRGD. If they don’t appear, EC will deassert PS_ON#.

3V/5V PG to SoC: Buck controllers’ PGOOD must reach the EC/SoC. Verify at the EC pin.

EC firmware vs MAIN BIOS: Programming only “BIOS update” may not rewrite the EC (KBC) image. Make sure the IT5125E has the correct EC firmware region for this exact board (M1403QA R2.0).

SPI BIOS readability: EC usually handshakes with the main SPI; corrupt SPI (or wrong ME/PSP region on AMD) can also cause early abort.

APU short/suspect: With your rails present (1.2V, 1.8V, 5V, 3.3V, 0.75V etc.), if ALL_SYS_PWRGD never comes and currents are ~3 mA→0 mA, APU can be bad—but I’d only conclude that after items 1–8 are clean.

Quick test: hold power, scope PS_ON#, 3V/5V_PGOOD, RSMRST#, ALL_SYS_PWRGD. If PS_ON# asserts, but you never get PGOOD/RSMRST#/ALL_SYS_PWRGD, EC is behaving correctly and is aborting due to a missing good. If EC firmware is mismatched, fix that first.

Hope it helps—post the waveforms (PS_ON#, PWRBTN#, ACOK, 3V/5V_PGOOD, RSMRST#, ALL_SYS_PWRGD) and we can narrow it further.

— obsfeil

Dzięki śliczne, wcześniejszym powodem z którego nie przechodził dalej boot był brak sygnału wpiętej ładowarki (uruchamiałem go z zasilacza). Teraz startują wszystkie przetwornice, z tym że VDDCORE znika po 5 sekundach. Sygnał ALL_SYS_PWRGD jest w stanie wysokim. Pojawia się również sygnał CORE_PWRGD niestety znika po 5 sekundach wraz z VDDCORE. Występuje również sygnał APU_RST#, PM_PWROK, LPC_RST# oraz DDR_PWRGD natomiast występuje brak sygnału PLT_RST#. Procesor grzeje się w rogu. Czy to będzie uszkodzony procesor? Pozdrawiam!
