#1 Asus B1500CA (B1400CEPEY R2.1) nie włącza się. Po zwarciu na linii B+
da Zinge • 10 ottobre 2025, 16:27
ASUS ExpertBook B1500CA, płyta główna B1400CEPEY R2.1.
Przyszedł laptop, który się nie włącza.
Zauważyłem zwarcie na linii B+. Po odlutowaniu PJP8701, PJP8300 oraz podniesieniu cewek zasilania CPU i GPU w powietrze (widać pod kamerą IR), nagrzewa się tranzystor drMOS MPNK 2941.
Po odlutowaniu tranzystora, rezystancja na linii B+ wynosi teraz około 100 Ω. Zasilacz (LKP) podaje 19 V przy poborze prądu ok. 150 mA (bez drMOS).
Jednak po cewce widzę bardzo niską rezystancję — około 0,1 Ω (oznaczone na zdjęciu).
Czy ma sens kupować tranzystor MPNK 2941, jeśli jest niemal pewne, że płyta jest uszkodzona (99% „procesor uszkodzony”)?
Na linię B+ podawałem 19V po odlutowaniu mosfeta, który był w zwarciu.

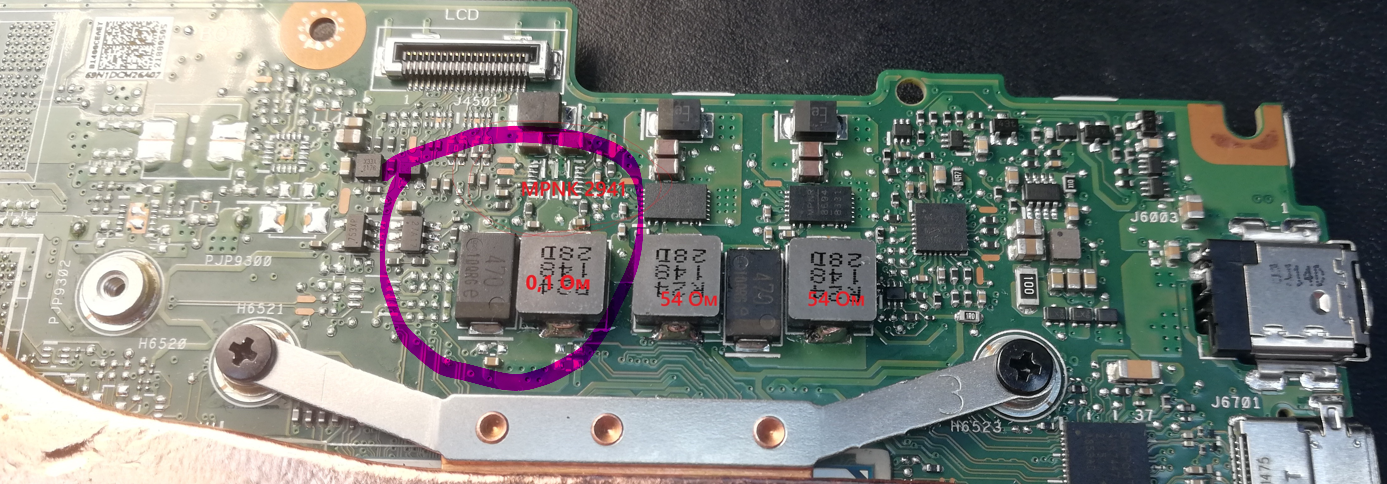

Zaznaczyłem kółkiem miejsce, gdzie rezystancja jest bardzo niska — po odlutowaniu uszkodzonego podwójnego mosfeta wynosi około 0,1 Ω. Jeśli podam 1 V z zasilacza laboratoryjnego, procesor nagrzewa się tylko trochę. (przy poborze prądu 3A)
Jaka powinna być wartość oporu w tym punkcie?
Dziękuję!
