Asus 512f po zalaniu nie ładuje, nie działa na baterii

Asus 512f

MB: X512FF REV: 2.1
CPU: SREJQ
EC: IT8225E


Laptop po solidnym zalaniu wodą, dzięki temu, że po 40 minutach płyta była zlana już izopropanolem nic nie skorodowało.
Laptop nie działa na baterii, jeżeli go próbuje uruchomić z samą baterią.
Jeżeli jest bateria podłączona i włączę zasilacz to laptop startuje, później odłączam zasilanie i laptop działa na samej baterii.
Wyłączony z podłączonym zasilaczem pobiera 0,030A z baterią tak samo.
Wcześniej z baterią po podłączeniu zasilacza (wyłączony z baterią) prąd podskakiwał do około 1 A i spadał do 0,030A lecz po wymianie chargera nie ma tego objawu.
Miga dioda ładowania co około sekundę na czerwono lecz widać po poborze prądu, że nie ładuje.
Proszę o pomoc w diagnozie.



Charger: BQ24780S (bateria z zasilaczem)

1 19,1V
2 19,1V
3 18,6V
4 24V
5 5,9V
6 2,5V
7 0
8 0
9 0
10 0
11 0
12 0
13 0,2V
14 5,9V
15 0
16 0
17 7V
18 7V
19 7V
20 7V
21 1,1
22 0
23 0
24 5,9V
25 6,8V
26 7,0V
27 7V
28 18,5V

Złącze baterii: (bateria z zasilaczem)
1 7v
2 7v
3 nc
4 0,03v
5 0,03v
6 3v
7 gnd
8 gnd

Hello!

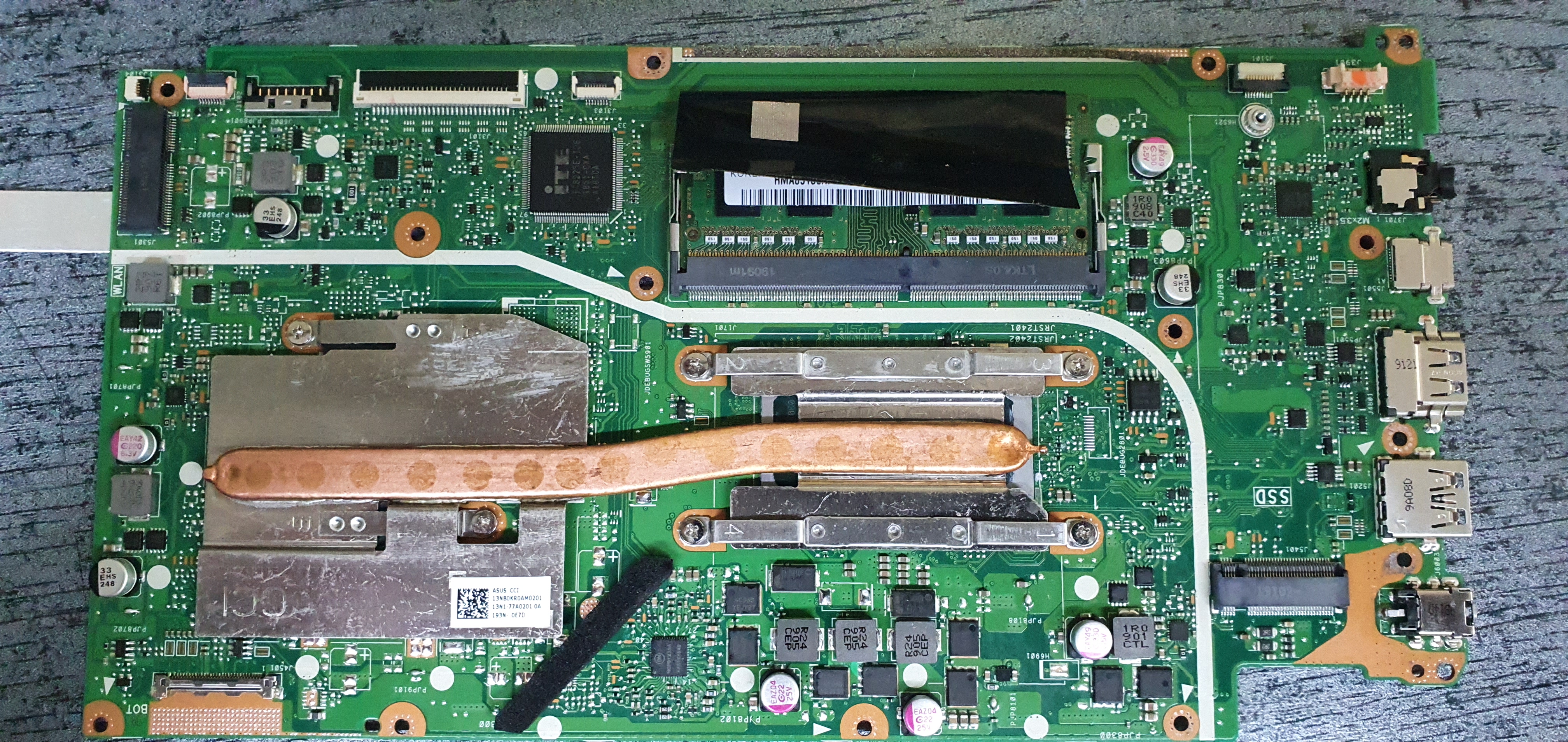

Which area of the board was spilled?

Measure the resistances to ground on pins 11, 12 of charger chip.
Measure the resistances to ground on pins 4, 5 of battery connector.

Dziękuję matic

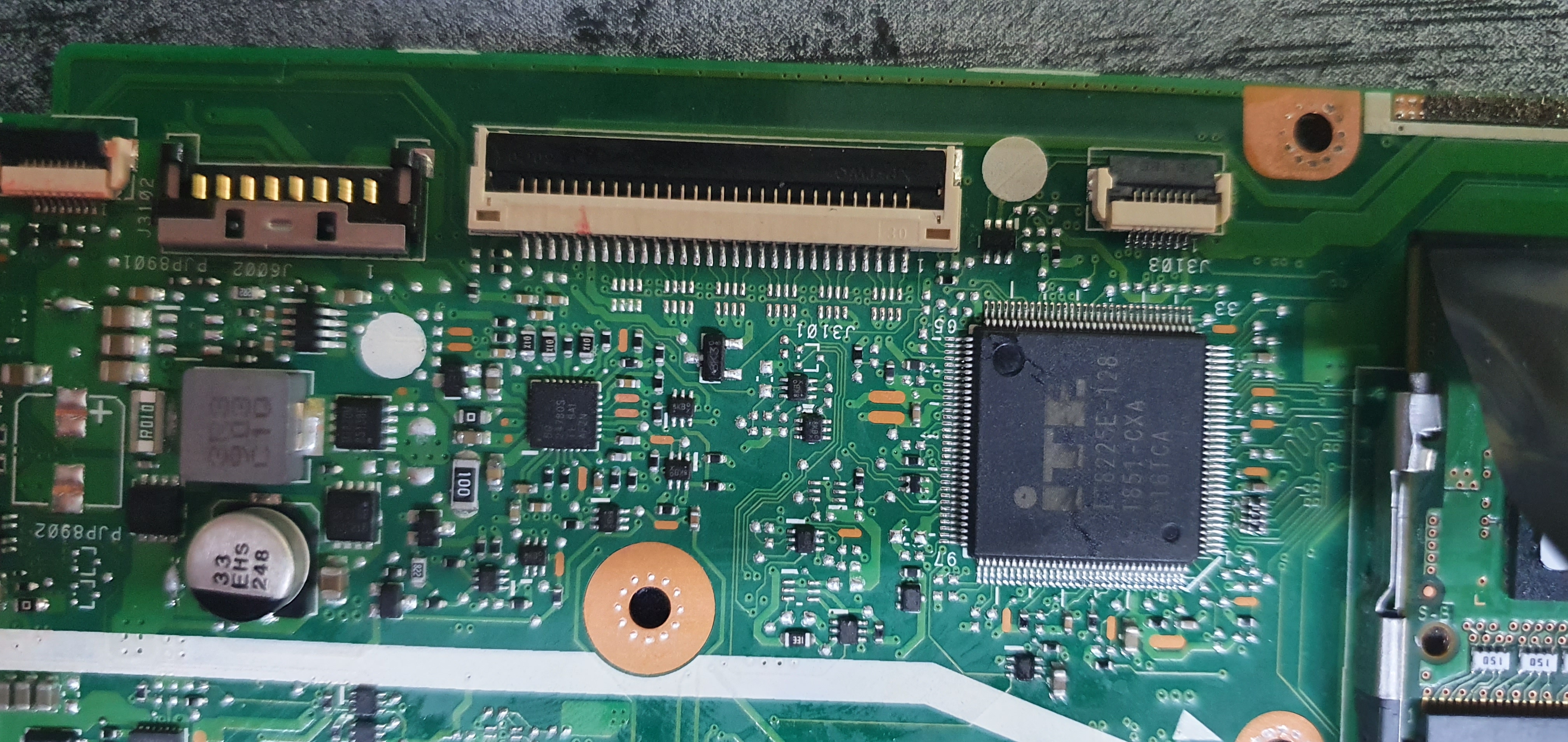

Był bardzo zalany na pewno charger, nie jestem już w stanie określić gdzie dokładnie.
Charger
11 ~2 Ohm
12 ~5,47 Ohm

Bateria
pin 4,5 0,33kOhm

psikus123 ha scritto:Charger
11 ~2 Ohm
12 ~5,47 Ohm

Wykonaj próbę zwarciową na tych padach ale wygląda na to, że KBC do wymiany.

Nie dopisałem pomiar z post#3 był do masy
Zdejmować charger do próby zwarciowej?
Czy IT8225E jest programowalny?
Jakie napięcie do próby zwarciowej?

Z tego co się orientuję to ten KBC nie jest programowalny, charger możesz zdjąć i przy próbie zwarciowej nie przekraczaj 3V. Najlepiej zacznij od 1V 1A i stopniowo zwiększaj prąd.

Dziwne to dla mnie na pinach chargera
11 ~2 Ohm do GND
12 ~5,47 Ohm do GND

Po podaniu 1V na te piny zasilacz nie wykazywał przeciążenia pobór prądu około 0,160A
KBC nie do zdobycia w Polsce

Remove the charger chip from the board and remeasure the resistances to ground on pins 11, 12 on the place of charger chip (power supply and battery should be disconnected from the board during the measurements).

11 ~16 kOhm i rośnie do GND
12 ~16 kOhm i rośnie do GND

Charger chip (BQ24780S) is bad and needs to be replaced.
The KBC chip is probably survived.

Na padach chargera mierzyłem rezystancję pinów do masy i nie było zwarć, złe lutowanie też raczej odpada więc nie wiem o co chodzi.
Po założeniu nowego rezystancja na pin
11 - 16 kOhm
12 - 74 kOhm
Po podłączeniu baterii i zasilania pokazały się napięcia 3,3V na pin 10 i 11 chargera oraz 3,3 V na pin 4 i 5 baterii wróciło ładowanie
Kolejny raz dziękuję matic za pomoc.
