#1 Apple MacBook Pro A1708 EMC 2978 - Nie działa jedno z gniazd USB Typu-C

przez SPIOH1979 • 21 czerwca 2021, 16:08
Laptop : Apple MacBook Pro A1708 EMC 2978
Płyta : 820-00840-A
W laptopie nie działa jedno z gniazd USB Typu-C. Drugie działa normalnie. Laptop był prawdopodobnie zalany jakąś lepką cieczą a świadczą o tym klejące klawisze klawiatury. Śladów cieczy nie znalazłem na płycie głównej ale laptop był na pewno wcześniej otwierany a płyta główna wymontowywana a świadczą o tym ślady na śrubkach. Fizycznie oba gniazda wyglądają dobrze.

Re: Apple MacBook Pro A1708 EMC 2978 - Nie działa jedno z gniazd USB Typu-C

przez Google Adsense [BOT] • 21 czerwca 2021, 16:08

#2 Re: Apple MacBook Pro A1708 EMC 2978 - Nie działa jedno z gniazd USB Typu-C

przez matic • 21 czerwca 2021, 16:42
Hello!

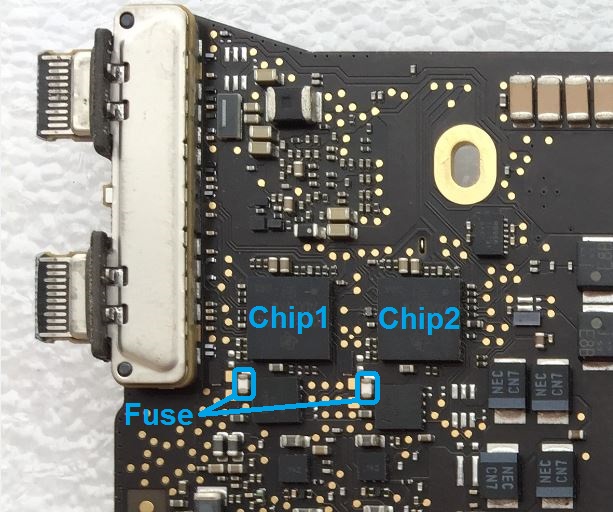

Check the highlighted fuses (picture below).
Connect the power supply to one of the USB Type-C ports and check, if one of two highlighted chips get hot. Than switch the power supply to another USB Type-C port and check the temperature on chips again.
Obrazek

#3 Re: Apple MacBook Pro A1708 EMC 2978 - Nie działa jedno z gniazd USB Typu-C

przez SPIOH1979 • 21 czerwca 2021, 17:28
matic napisał(a):Check the highlighted fuses (picture below).

bezpieczniki są ok

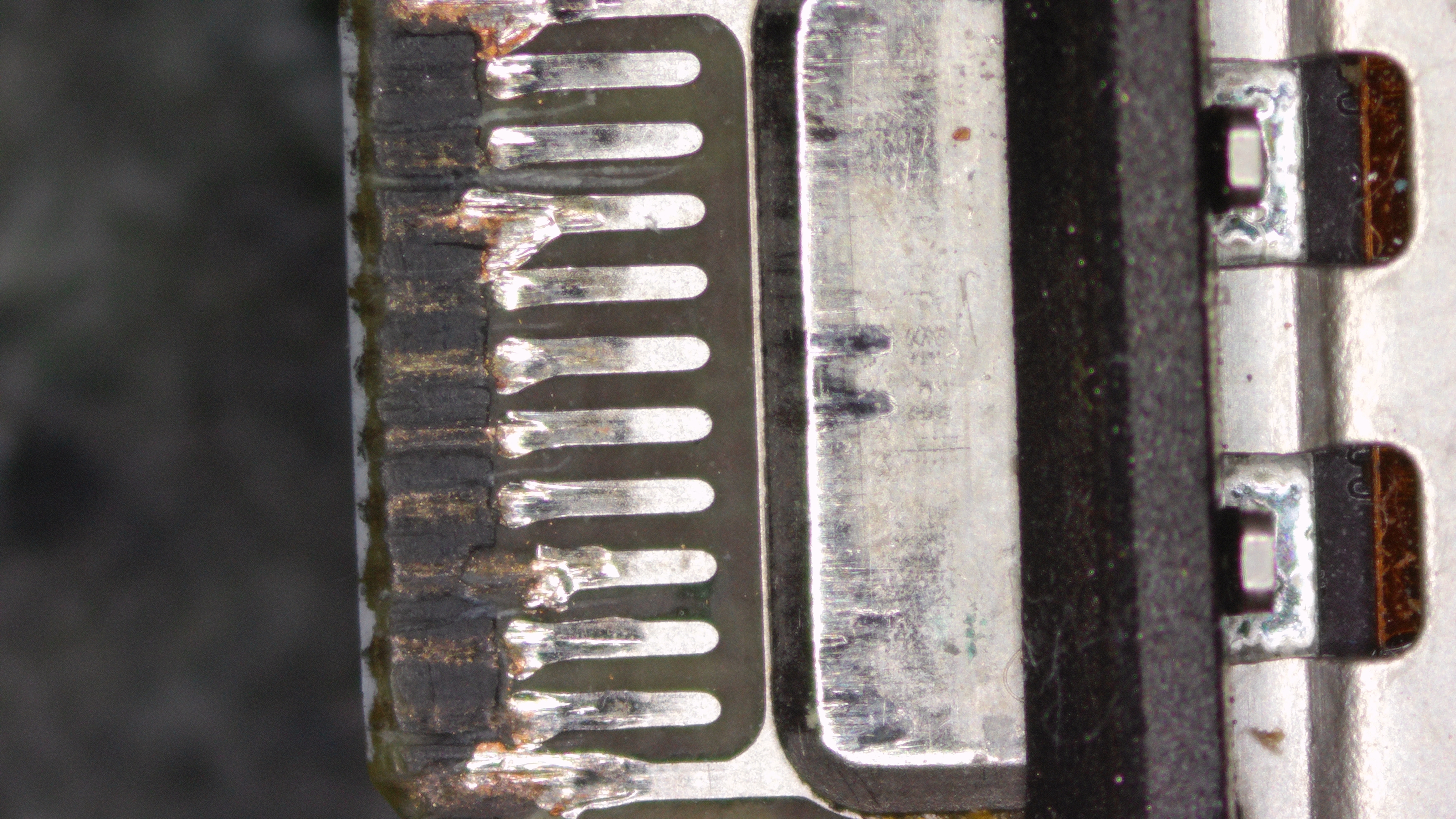

sprawdziłem gniazdo pod mikroskopem niestety nie wygląda to dobrze ;-(
Obrazek

#4 Re: Apple MacBook Pro A1708 EMC 2978 - Nie działa jedno z gniazd USB Typu-C  [ROZWIĄZANY] 

przez Vogelek23 • 21 czerwca 2021, 21:17
SPIOH1979 napisał(a):sprawdziłem gniazdo pod mikroskopem niestety nie wygląda to dobrze
Gniazdo ewidentnie do wymiany. Tutaj to już gołym okiem widać, że jest źle - gniazda USB-C w tych laptopach muszą wyglądać IDEALNIE, żeby działały poprawnie. Nawet mikroskopijne zaciemnienie powierzchni któregokolwiek z padów klasyfikuje gniazdo albo do dokładnego wyczyszczenia, albo do wymiany. Ja te gniazda czyszczę płynem do szyb - oczywiście potem płuczę w izopropanolu. Po takim umyciu widać perfekcyjnie, w jakiej kondycji jest gniazdo.

SPIOH1979 napisał(a):Laptop był prawdopodobnie zalany jakąś lepką cieczą a świadczą o tym klejące klawisze klawiatury.
Oczywiście klawiatura do gruntownego przepatrzenia po zdjęciu folii - wszelkie ślady korozji pod folią należy usunąć (zmyć). Tutaj znów z pomocą przychodzi płyn do szyb. A jeśli jest sporo klejących się klawiszy, to lepiej jest taką klawiaturę po prostu wymienić - brak ryzyka reklamacji po krótkim czasie.

#5 Re: Apple MacBook Pro A1708 EMC 2978 - Nie działa jedno z gniazd USB Typu-C

przez SPIOH1979 • 23 czerwca 2021, 16:13
Gniazdo po wymyciu i usunięciu fragmentów zmiażdżonych pinów które mogły dotykać sąsiednich zaczęło działać . Klawiatura wymyta zgodnie z instrukcjami.
