Apple MacBook Pro A1502 820-3536-A - Nie ładuje baterii.

Witam,

Czy ktoś może doradzić, czy ten Mac powinien ładować baterię przez zasilacz warsztatowy? Wymieniłem baterię na nową ale nie ładuje. Nie mam na stanie oryginalnej ładowarki. Pozdrawiam!

Jeśli używasz kabla MagSafe2, to laptop powinien normalnie ładować baterię z zasilacza serwisowego. Jeśli jednak podpinasz "na krótko" plus i minus, np. krokodylkami do płyty, to nie będzie ładował.

Tak jest! Kabel to Magsafe2 kupiony od Chińskiego dostawcy. Po podłączeniu kabla, zapala się zielona dioda a po sekundzie zmienia się na pomarańcz. Niestety pobór prądu jest 25ma i nie ładuje. Płyta była po zalaniu a oryginalna bateria była wybrzuszona i w systemie była widoczna ale do wymiany. Oryginalna bateria też nie ładowała się. Co do płyty nie ma na niej korozji. Laptop uruchamia się bez problemu na samej baterii i bez niej.
Co w takim wypadku warto sprawdzić w tym modelu? Pozdrawiam.

Tak na szybko, to przede wszystkim podmienić baterię na oryginał. Przed podmianą możesz spojrzeć na schemat i od rezystora pomiarowego sprawdzić połączenia z ISL-em. Zazwyczaj jeden z rezystorów zabezpieczających jest uszkodzony i wystarczy go podmienić.

Zacznij od pomiaru napięć do masy na wszystkich wyprowadzeniach U7100 (podłączony zasilacz i bateria).

Bateria jest niby oryginał z napisami appla no ale nie znaczy to, że z fabryki appla wyszła!

Co do rezystorów to z chęcią bym je sprawdził ale mam problemy z otworzeniem board view. Rozszerzenie to .brd ale żaden program nie chce tego dobrze otworzyć.

O to pomiary napięcia na ISL U7100, zasilacz i bateria podłączona:

1- 0
2- 16
3- 3.8
4- 0
5- 2
6- 3.3
7- 1.6
8- 2
9- 0.1
10- 3.3
11- 3.3
12- 3.3
13- 3.3
14- 3.3
15- 0
16- 12.5
17- 12.5
18- 12.5
19- 5.4
20- 5.4
21- 0.8
22- 0
23- 12.5
24- 15.6
25- 17.3
26- 0
27- 16.1
28- 16.1

W czym otwierałeś ten .brd, testlink (new).zip bez problemu go otwiera, ale ja osobiście używam OpenBoardView, ma większe możliwości.

Dziękuję Paweł, ten program zadziałał.

Wszystkie elementy pomiędzy R7120 oraz R7150 sprawdzone i są sprawne, wartości takie jak powinny być.

Na pinach 10 i 11 jest komunikacja, poniżej wykresy:

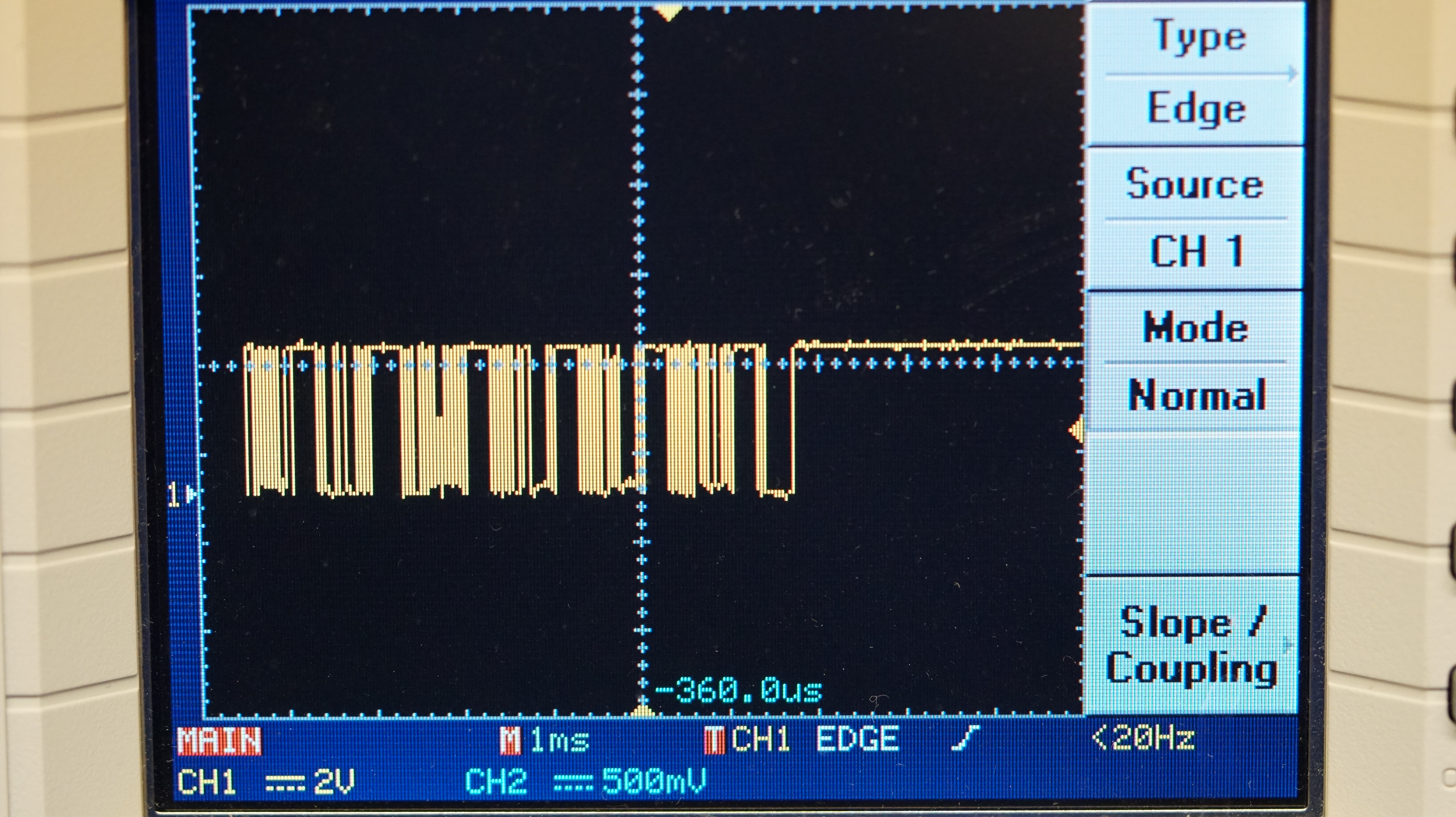

Pin 10:

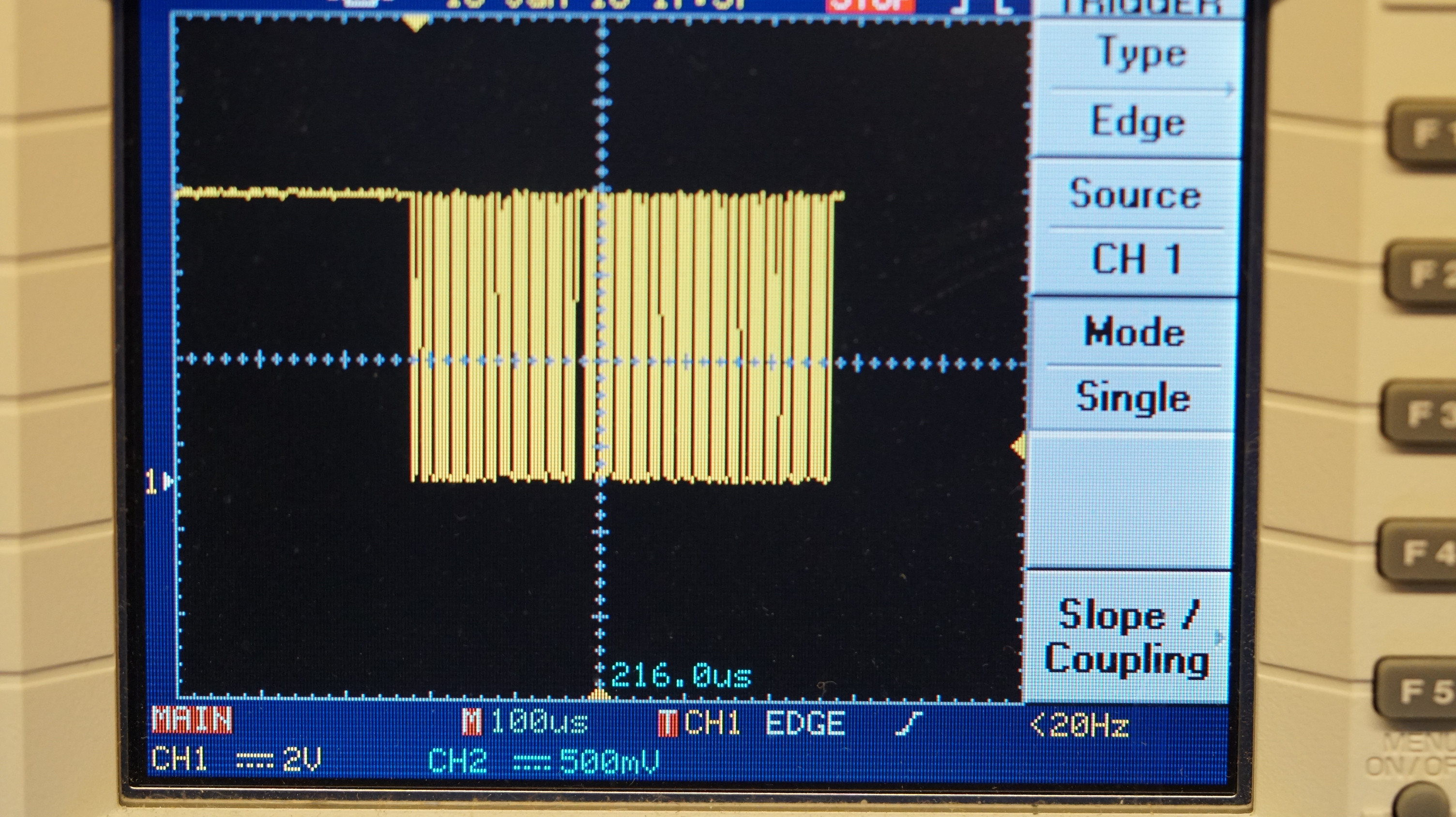

Pin 11:


Czy któryś z moich pomniarów rzuca się w oczy? Profilaktycznie wymieniłem także U7100 bez zmian.

Nie wiem czy zwracać baterię i sprawdzić z nową?

Pozdrawiam.

W systemie nowa bateria jest wykrywana tak jak oryginalna? Wstaw zdjęcie Raportu Systemu z zakładki energia z parametrami baterii.
Podaj jeszcze napięcia ze złącza baterii, mierzone do masy (podłączona sama bateria bez zasilacza)

Stara bateria została zutylizowana.

Pin 1-4 = 0V
5 - 3.3V
6 - 3.3V
7- 10.70V
8- 10.70V
9 - 10.70V

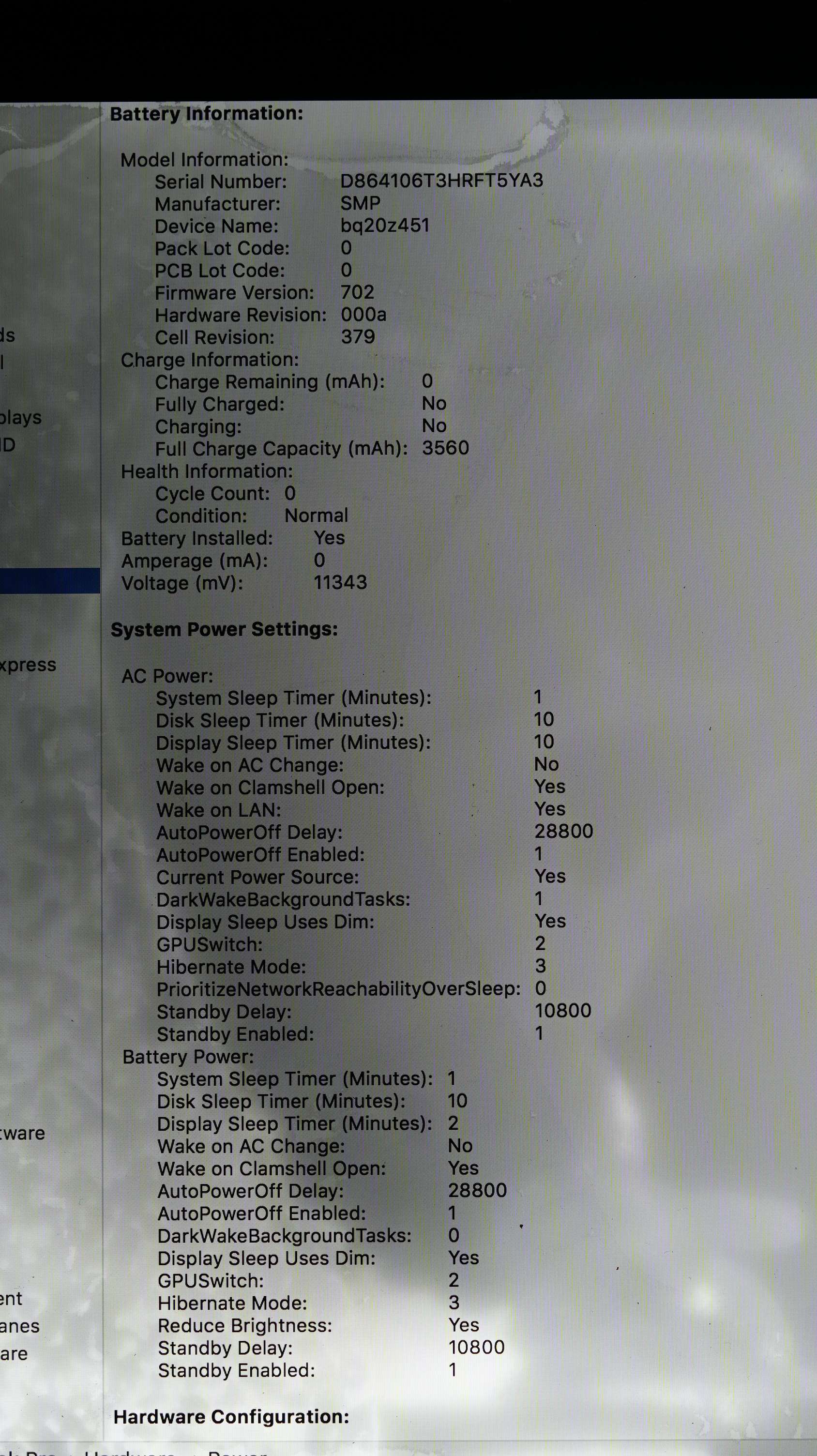

Poniżej informacje o baterii:

Bateria fake możesz ją reklamować, u ciebie jest 2 razy mniejszą pojemność w porównaniu z oryginalną. I jej napięcie minimalne nie za bardzo poprawne, zbyt niskie.

Dzięki Paweł, wczoraj zamówiłem nową baterię, ma na jutro być to powiadomię

Pozdrawiam!

Tak trochę po za tematem, ale ekran nie był czasami dość obficie podlany?
Jak byś potrzebował używki w dobrym stanie to daj znać.
A jeżeli nie ma na to funduszy to przynajmniej ściągnij skrzydło. Zdejmij czarną osłonę, oraz antenę WiFi i dostań się do kabelka LCD, a następnie sprawdź czy ciecz nie zaczyna dobierać się do złącza na płytce od ekranu. Profilaktycznie nie zaszkodzi je trochę przeczyścić.

adamex napisał(a):Na pinach 10 i 11 jest komunikacja, poniżej wykresy:

Nie podobają mi się te wykresy. Przy takim samym ustawieniu V/div dla obu pomiarów, obydwa wykresy powinny mieć jednakową wysokość. Ustaw 1V/div i punkt zero w połowie ekranu i jeszcze raz zamieść wyniki pomiarów (wykresy) na obu pinach komunikacyjnych.

OK, nowa bateria dotarła, podłączyłem i uśmiech na twarzy ładuje! Krótko się nacieszyłem bo bateria naładowała się tylko do 86%. Myślę sobie, że pewnie coś nie tak z kalibracją więc rozładowałem do 0 i naładowałem kolejny raz. Tym razem naładowało do około 60% i klapa, dalej nie idzie. Więc znowu rozładowałem i ponowne ładowanie. Po czterech razach bateria ładuje się tylo do 26% i na tym koniec, ręce opadają.

Próbowałem reset SMC oraz NVRAM zgodnie z naklejką na baterii, bez jakiegokolwiek rezultatu.

Kolego Vogelek, sprawdziłem sygnały jeszcze raz i teraz wyglądają na dobre. Co kurka dalej robić z tym fantem? Najlepsze jest to, że robię to za flaszkę haha.

Kolego Paweł dziękuję za ofertę, zapytam się jak bateria ruszy może kumpel będzie chciał wymienić. Pozdrawiam

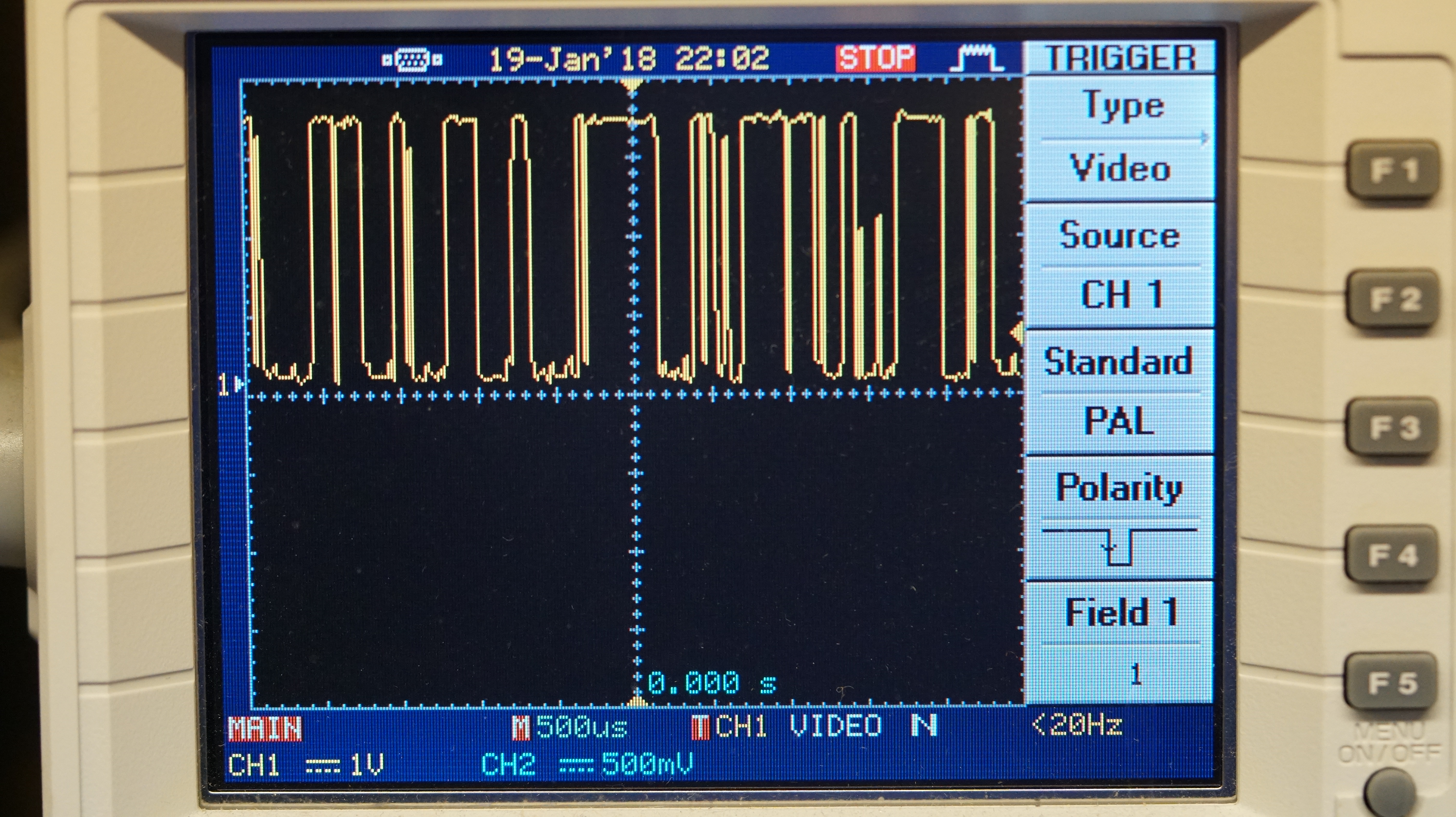

Pin 10:

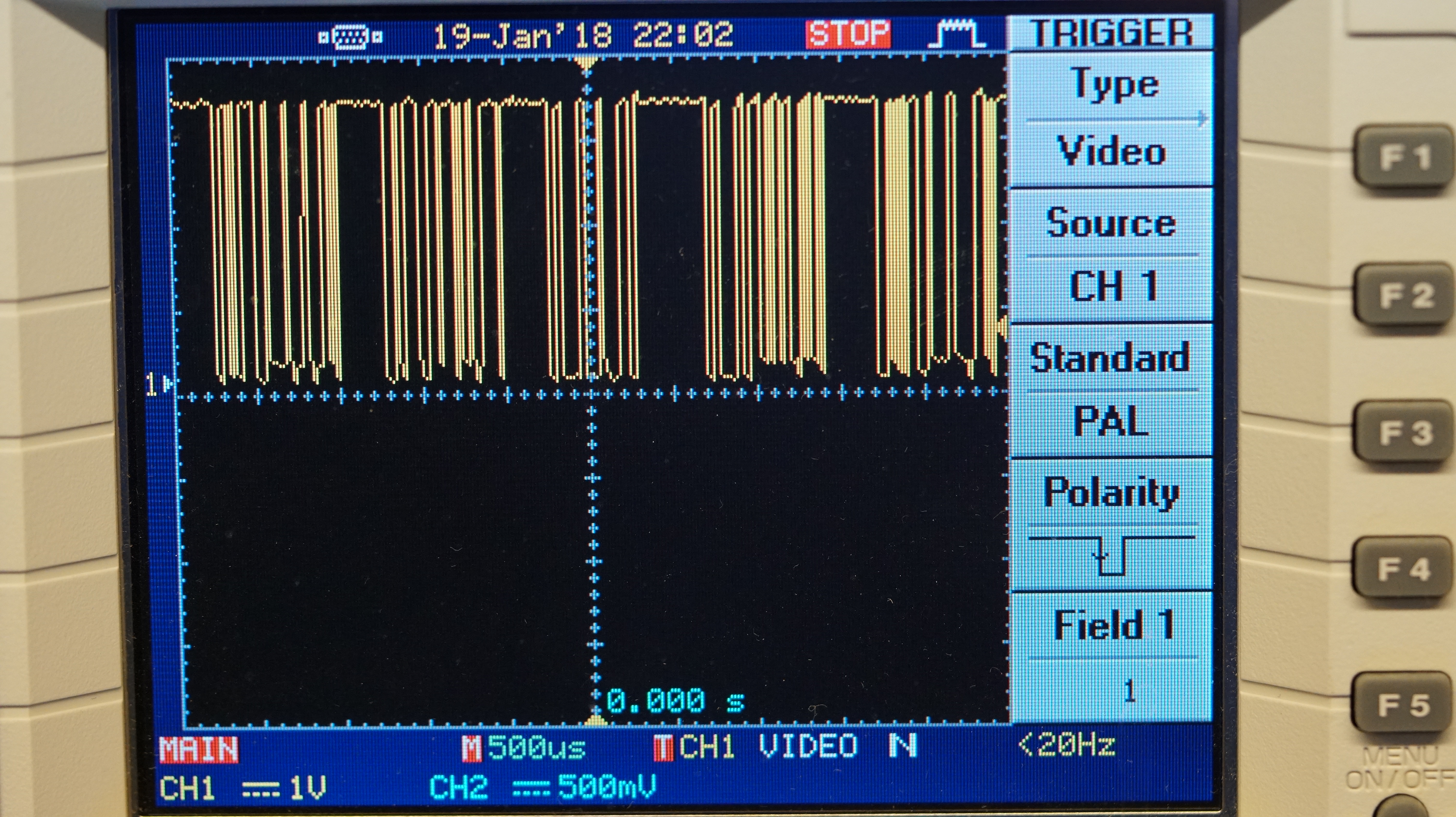

Pin 11:

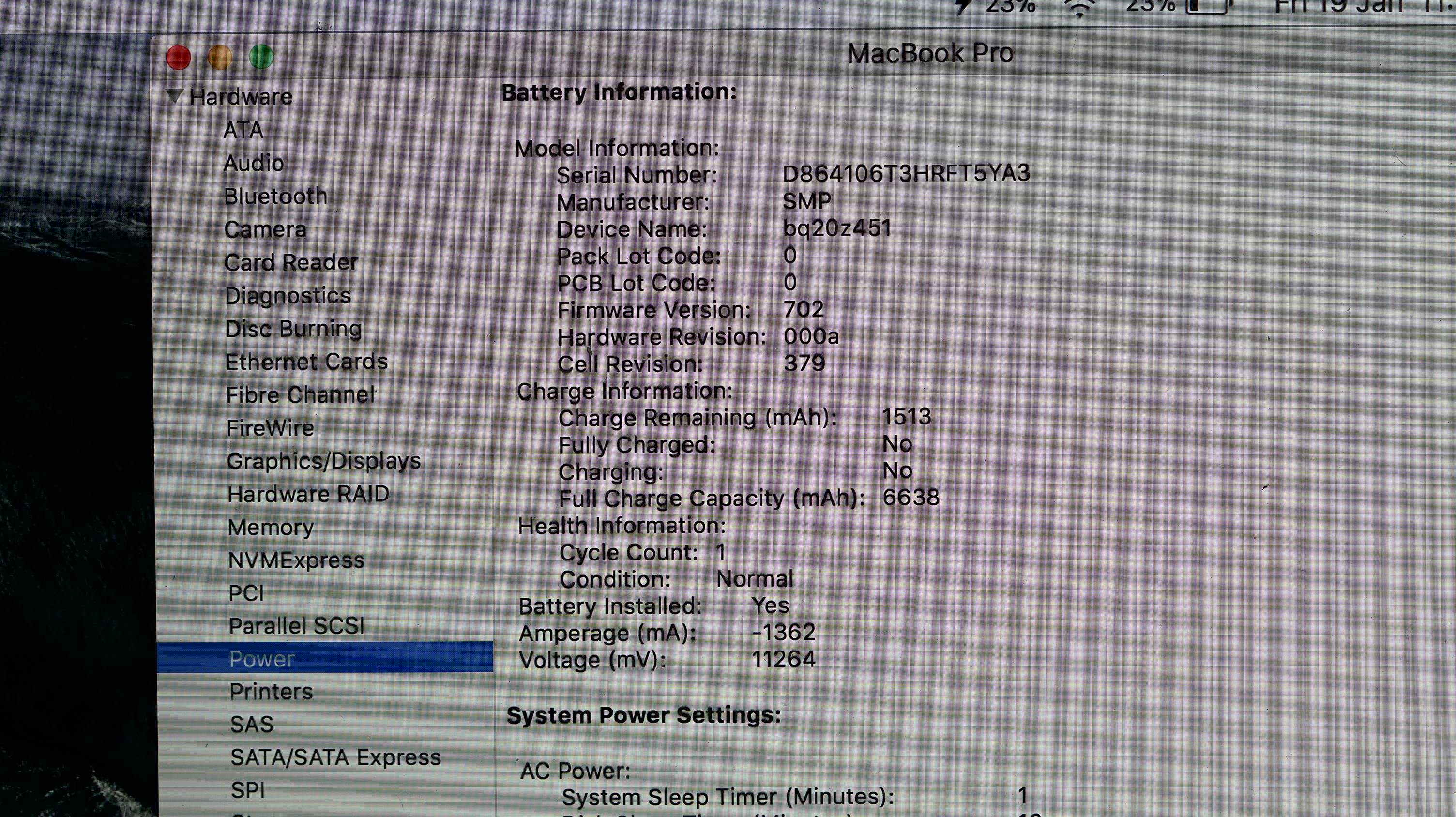

Nowa Bateria:

Ja ci powiem, że masz pecha i kupujesz trefne baterie. Druga sprawa to kto ci wpoił coś takiego aby baterie rozładowywać do zera by ją skalibrować? To mit nie mający sensy, a wręcz przeciwnie dzięki temu skraca się jej żywotność. Musisz podstawić kolejną baterie niestety. zobacz w raporcie pokazuje ci 1513 i więcej się już nie naładuje.
Zobacz jeszcze jaką masz wersje SMC może jest update to by można spróbować zaktualizować.
Najgorsze jest to że takie trefne bateryjki potrafią też ubić SMC niestety.
Gdzie kolega naprawia? W ojczyźnie jak szkoda twojemu koledze na oryginalną, nie wspomnę o twoim czasie, to nie ma np. na all... firmy wyspecjalizowanej w sprzedaży zamienników baterii o wysokiej jakości za rozsądną cenę, a nie jakieś malowanki z Chin.

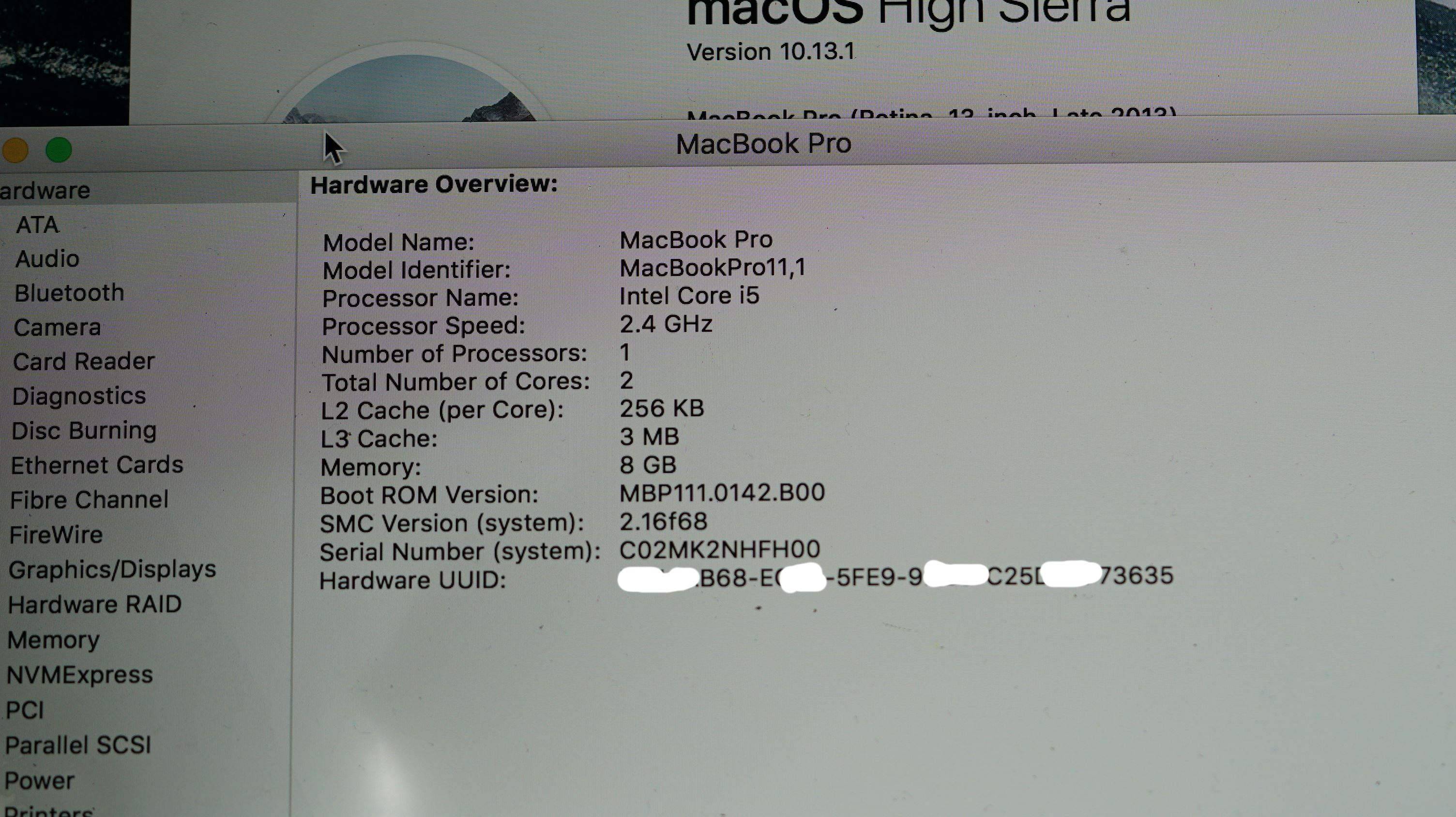

Czyli trzeba następną baterię kupić, Ci sprzedawcy będą mnie kochać Jest jakiś sprawdzony sprzedawca na Ebay? No co zwrócić uwagę przy kolejnym zakupie? Ta bateria nie była tania, prawie 350zł. Zdjęcie na dole versji smc. Jestem W UK

A to trzeba było tak odrazu , mam zapewne jakieś na stanie do testu mogę podesłać. Po weekendzie przypomnij się, przy okazji zapytam też u siebie osoby odpowiedzialnej za części u kogo my kupujemy i podeśle ci link.

Dziękuję bardzo koledze, chyba będzie najlepiej to przetestować na oryginale. Dam znać w Poniedziałek. Pozdrawiam!

Może Łukasz jeszcze coś sensownego podpowie, co by można było sprawdzić. Ale według mnie za całe zamieszanie odpowiada bateria. Podaj jeszcze jaka jest rezystancja na pinie SYS_DETECT_L złącza baterii (mierzone do masy) bez podpiętego zasilania i z odłączona baterią
