#1 Amplituner Denon AVR-1312 - Składowa stała na wyjściu kanału centralnego

Napisal/-a Fewbit • 15 Maj 2023, 21:13

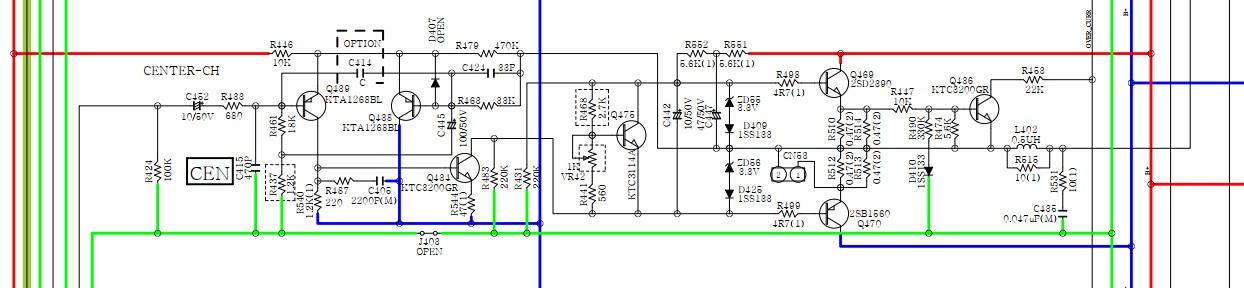

Witam. Amplituner 5.1 Denon AVR-1312, main board o oznaczeniach COP12396C. Pierwsze 3-4 próby uruchomienia na zimno, kończą się załączeniem "Protect" - składowa stała kanału centralnego. Potem sprzęt włącza się normalnie. Wstępnie pomierzyłem napięcie na wyjściu kanału i wynosiło 8V. Na pozostałych kanałach w granicach 0V. Napięcie na bazie tranzystora mocy NPN 2SD2890 względem GND 8V, a na bazie PNP 2SB560 względem GND około 8V. Na sprawnym kanale wynosiły: -1V, 1V. W załączeniu schemat końcówki mocy. Jutro zrobię porządne pomiary. Proszę doświadczonych kolegów o ukierunkowanie w szukaniu usterki.
Slika

16.05.2023 r.[EDIT]

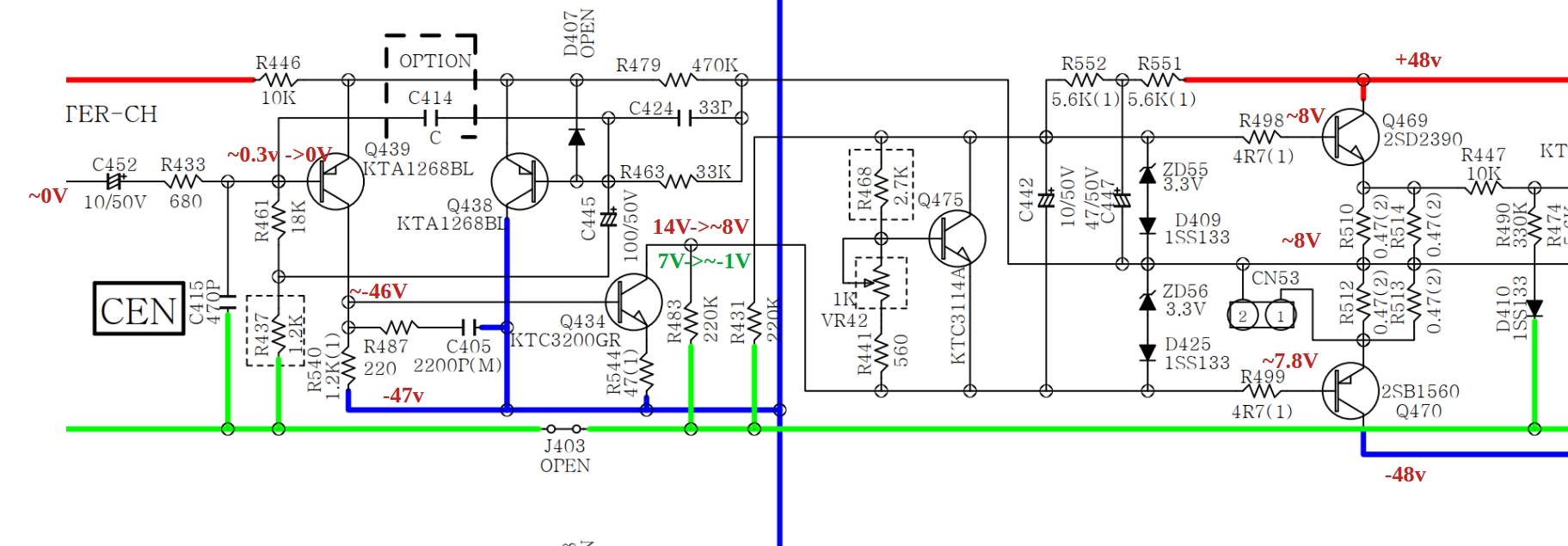

Wykonałem pomiary napięć Na czerwono zaznaczyłem pomiary z uszkodzonego kanału, kolorem zielony ze sprawnego. Rozbieżność pomiarów jest na kolektorze Q434.
Slika

Re: Amplituner Denon AVR-1312 - Składowa stała na wyjściu kanału centralnego

Napisal/-a Google Adsense [BOT] • 15 Maj 2023, 21:13

#2 Re: Amplituner Denon AVR-1312 - Składowa stała na wyjściu kanału centralnego  [REŠENO]

Napisal/-a Fewbit • 17 Maj 2023, 23:19

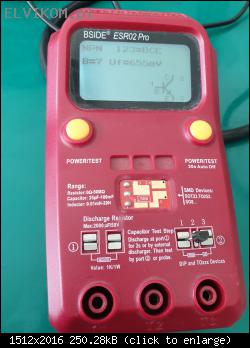

Dziękuję wszystkim za pomoc. Zagadka rozwiązana. Tranzystor Q434 utracił wzmocnienie prądowe.
Slika
Sprzet naprawiony.
