Alienware 17 R4 LA-D751P po zalaniu

Witam wszystkich,

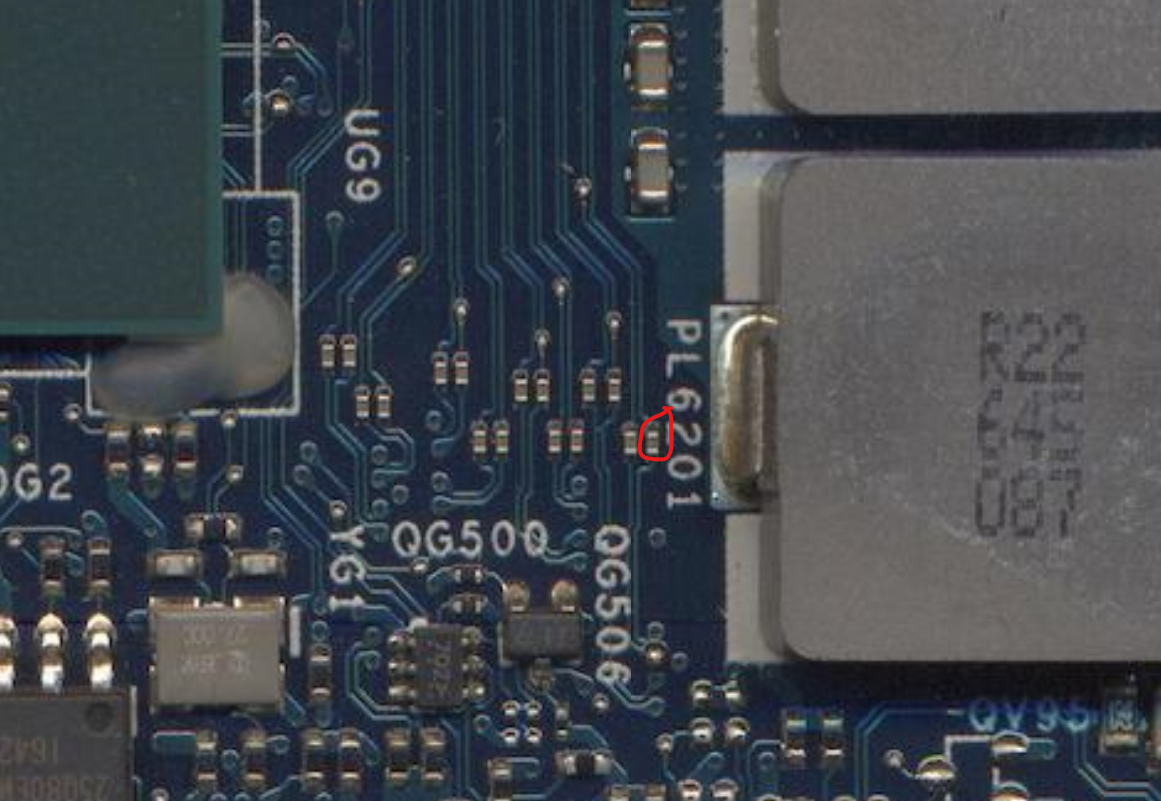

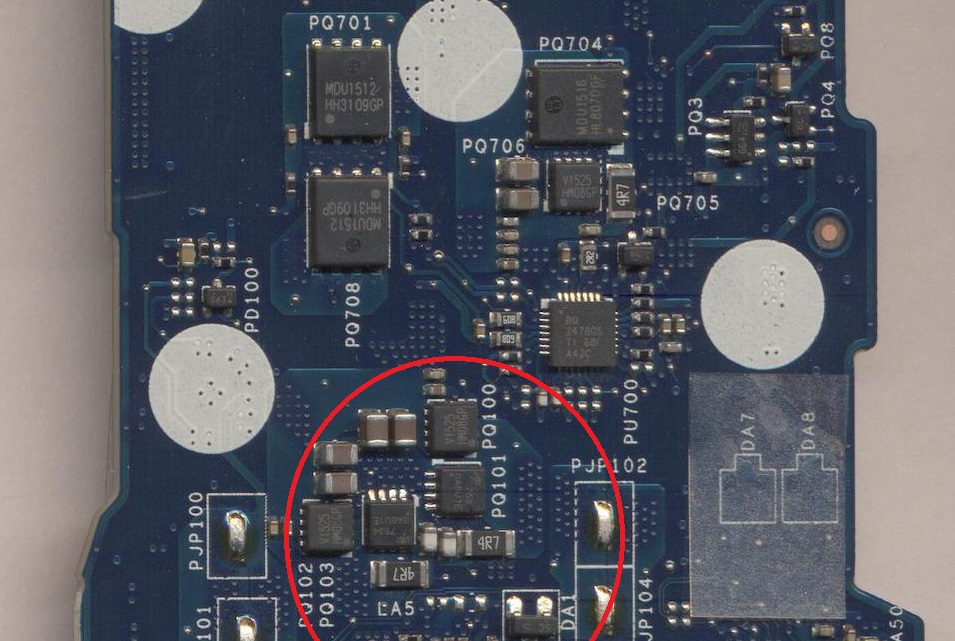

Mam u siebie Alienware po zalaniu. Oberwało się okolicy USB, kluczą 3/5V, obok procesora i karty graficznej nieznacznie od spodniej części. Jak na załączonych zdjęciach (zdjęcia nie zalanej płyty), miejsca zalania oznaczone na czerwono

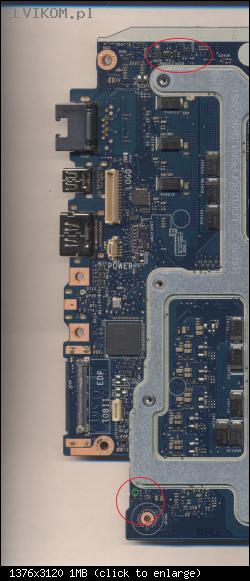

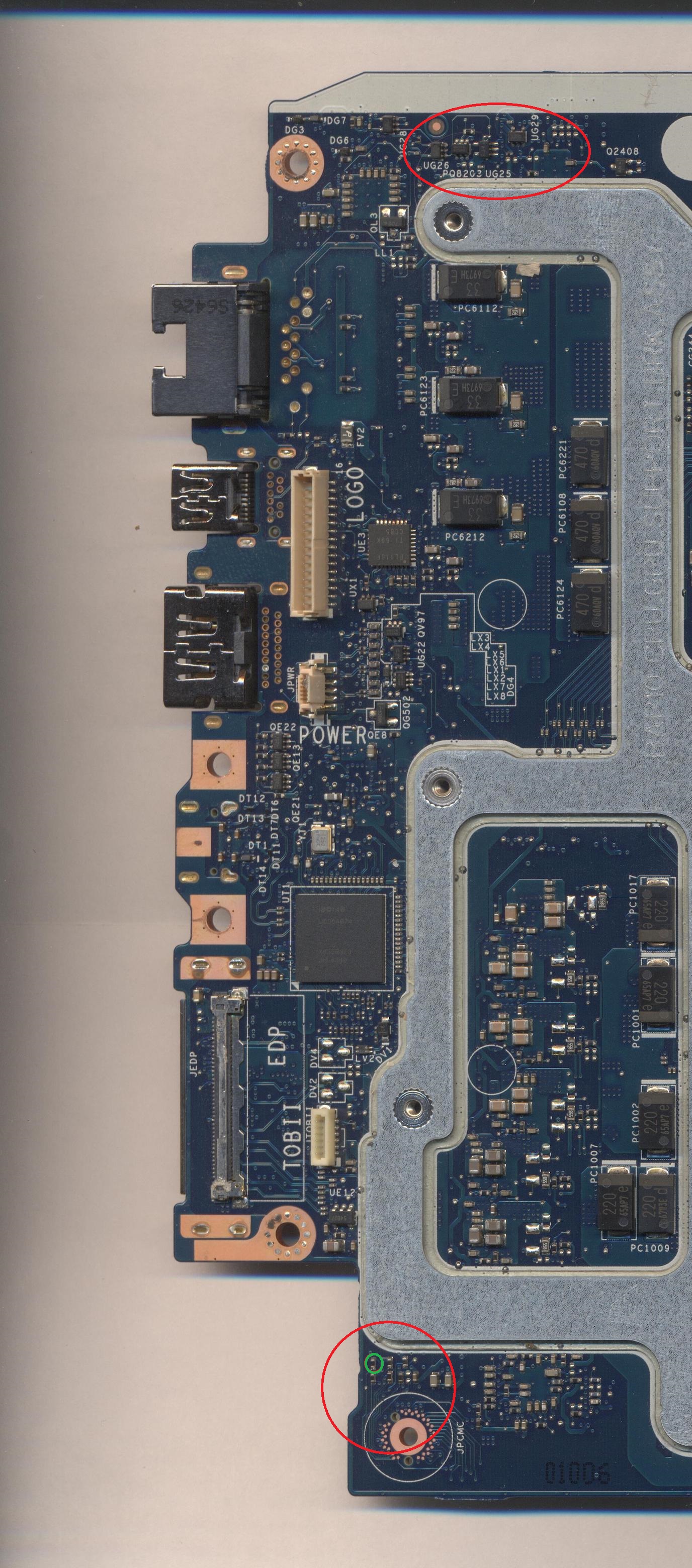

Pierwsza prośba o identyfikację rezystora który jest na trzecim obrazie oznaczony zielonym okręgiem.

Po paru wymianach i przelutowaniu zalanych elementów, wgraniu nowego wsadu biosu płyta startuje. Jednak tylko na dwie sekundy, pokazują się napięcia jak poniżej (przez te dwie sekundy). Poniżej również zmierzone rezystancje. Procek nisko ale czy za nisko? Kod błędu to 2,1 co wskazuje na procesor. Jedyne zasilanie które nie rusza to zasilanie na procku... Został jeszcze do założenia wcześniej wspomniany rezystor.

Czy ktoś ma jeszcze jakiś pomysł co zrobić. Czy mam się żegnać z procesorem?

PL102 5,2V
PL101 3,3V
PL700 0,2V no battery
PL100 19V
PL701 19V
PL201 1,2v
PL509 0,9v
PL505, 506, 501, 502, 503 0v
PL508 1v
PL6100 0,8v
PL6101 0,8v
PL6200 0,8V
PL6201 0,8V
PL6400 0,8V
PL6401 0,8V
PL801 1,8V
PL800 1V
PL300 1V
PL8200 1,3V
PL8201 1,3V


PL102 >2KOhm
PL101 >2KOhm
PL700 >2KOhm
PL100 >2KOhm
PL701 >2KOhm
PL201 175 Ohm
PL509 30 Ohm
PL505 5 Ohm
PL506 5 Ohm
PL501 2,7 Ohm
PL502 2,7 ohm
PL503 2,7 Ohm
PL508 12,8 Ohm
PL6100 0,2 Ohm
PL6101 0,2 Ohm
PL6200 0,2 Ohm
PL6201 0,2 Ohm
PL6400 1,1 Ohm
PL6401 1,1 Ohm
PL801 >2 kOhm
PL800 110 Ohm
PL300 44 ohm
PL8200 48 Ohm
PL8201 48 Ohm

art88 ha scritto:Pierwsza prośba o identyfikację rezystora który jest na trzecim obrazie oznaczony zielonym okręgiem.

RC9 = 1kΩ/5% (obudowa 0402).

art88 ha scritto:PL6100 0,2 Ohm
PL6101 0,2 Ohm
PL6200 0,2 Ohm
PL6201 0,2 Ohm

Masz zwarcie w obwodzie zasilania GPU. Wykonaj próbę zwarciową w tej gałęzi, po odłączeniu wszystkich 4 powyższych cewek - oczywiście najpierw sprawdź, czy zwarcie jest na wyjściu przetwornicy (to są 4 osobne fazy, zasilające jeden węzeł).

Hey,

dzięki za info o rezystorze. Jego założenie nie zmieniło sytuacji.

Idąc dalej wylutowałem 4 wspomniane cewki. Po stronie przetwornic rezystancja 3,3kOhm. Po stronie GPU jak się można domyślić dalej nisko.

Próba zwarciowa po stronie GPU jednak na napięciu do 0,9V (bałem się wyżej zasilać GPU) dała wynik: 800mA i nic się nie grzeje. Udało mi się załatwić kamerę na podczerwień więc mam pewność że nic się nie grzeje jednak prąd żaden.

Moje pytanie do jakiego napięcia mogę ciągnąć na GPU aby go ewentualnie nie spalić?

art88 ha scritto:Próba zwarciowa po stronie GPU jednak na napięciu do 0,9V (bałem się wyżej zasilać GPU) dała wynik: 800mA i nic się nie grzeje. Udało mi się załatwić kamerę na podczerwień więc mam pewność że nic się nie grzeje jednak prąd żaden.

Przy rezystancji 0,2Ω i napięciu 0,9V prąd powinien być co najmniej 5-krotnie wyższy. Albo więc źle podałeś rezystancje do masy na cewkach zasilania GPU, albo coś jest nie tak z Twoim zasilaczem lub jego kablami (np. za cienkie). Do próby zwarciowej przy tak niskiej rezystancji do masy stosuje się kable o przekroju nie mniejszym, niż 1.5mm[super]2[/super].

art88 ha scritto:Moje pytanie do jakiego napięcia mogę ciągnąć na GPU aby go ewentualnie nie spalić?

Możesz podać nie więcej, niż 1,2V.

Zgadza się że prąd powinien być dużo wyższy, w związku z tym straciłem wiarę w swój chiński/hobbystyczny sprzęt i zabrałem płytę do pracy.

W pracy mam może nie górnolotny sprzęt jednak:

Zasilacz Rigol w zakresie do 6V ma 5A
Multimetr FLuka
Miernik Rezystancji Hioki 3544

Przewód 1,5mm wlutowany w Pad od cewki GPU (po stronie GPU). Ground brany z różnych miejsc. Rezystancja dalej 0,2Ohm (także na przewodach przy zaciskach do zasilacza). Napięcie ustawione na 0,8V prąd dalej na poziomie 800mA.

Co ciekawe kiedy rozgrzany był jeszcze GPU prąd był wyższy doszedł do 2A. Czyli jakby rezystancja zmalała. Co by się zgadzało.

Zgłupiałem do reszty... Skąd w takim wypadku widzę 0,2Ohm na różnych miernikach? Chyba muszę się odczepić od tego GPU. Bo prąd 800mA przy 0,8V wskazuje jak nic na wyższą rezystancję na poziomie 1Ohma

Hey, trochę czasu minęło ale hobby musiało poczekać. Udało się odpalić tego laptopa z obrazem.

Problemem okazał się brak mojego doświadczenia i sprzęt. Mianowicie mam programator CH341 i oprogramowanie w wersji 1.31. Tym sprzętem udało mi się do teraz zaprogramować ze 3-4 Biosy. Za każdym razem jednak na końcu programowania wyskakiwał mi błąd że wsad i kość nie są zgodne. Nie przeszkadzało mi to bo laptopy pracowały.
Okazał się jednak że kość która siedzi w tym lapku czyli W25Q128FV nie chce się porządnie programować na tej wersji oprogramowania więc:

1. Przekopiowałem ponownie mój Region ME do wcześniej ściągniętego biosu z czystym ME
2. Odszukałem wersje oprogramowania 1.18 która według moich informacji jako jedyna nie ma problemu z wspomnianą kością
3. Wyczyściłem (bez błędów z programatora)
4. Wgrałem nowy Bios (bez błędów z programatora)
5. Sprawdziłem zgodność (tutaj także bez błędów)
6 Wlutowałem nową kość i laptop ożył.

Tak więc problem leży w tym że pracuję na takim sprzęcie na jakim pracuję...

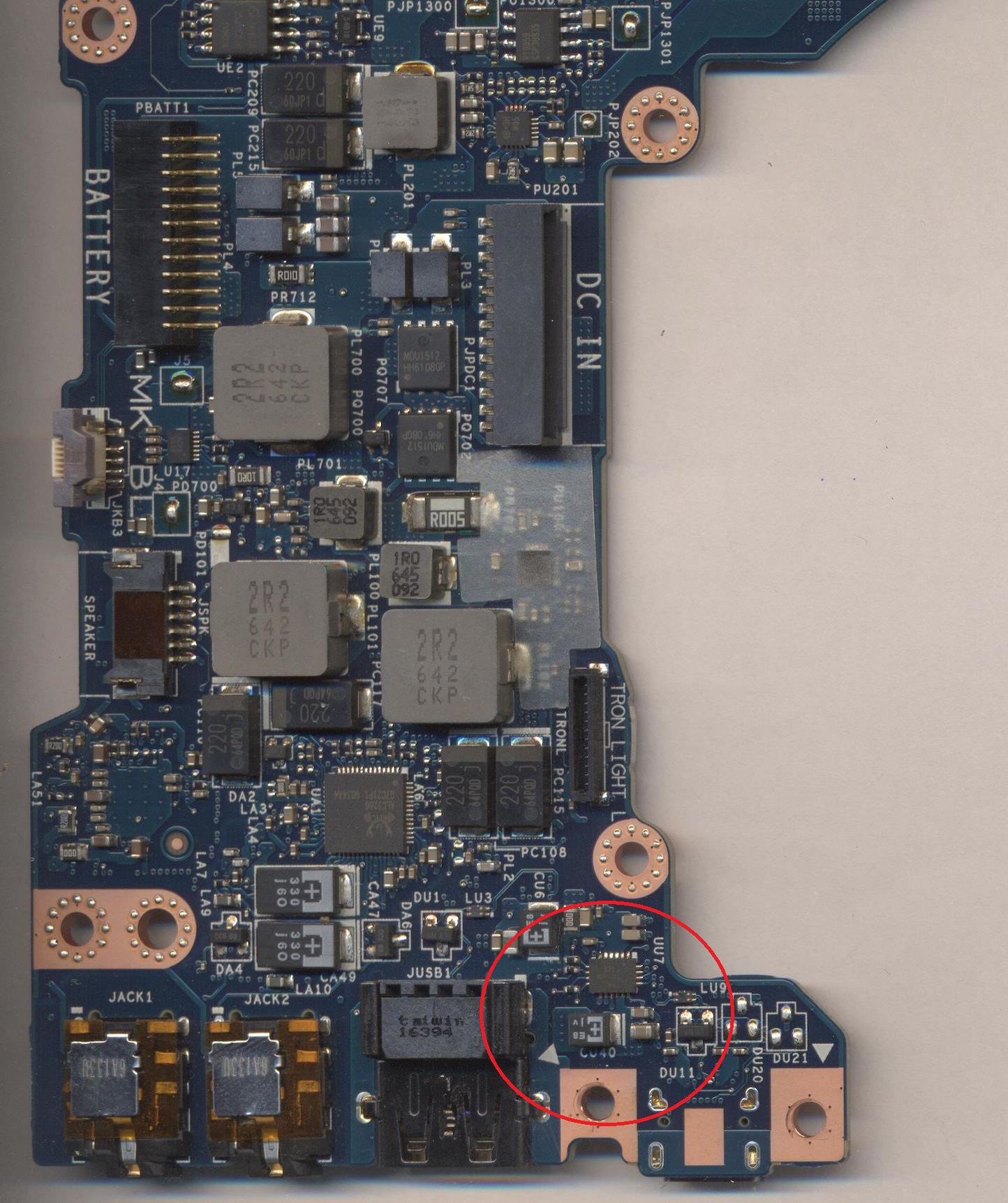

Pozostała mi jednak jedna prośba do was. Podczas wylutu cewek od karty graficznej zdmuchnąłem jeden kondensator widoczny poniżej w czerwonym kółku czy mogę prosić o identyfikację?

CC8 = kondensator ceramiczny 220nF/6.3V (obudowa 0201).

Ok dzięki wielkie. Problem z niestartujaca płyta rozwiazany.
