#1 Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

kamil1986 • 23 Жовтня 2022, 20:31
Laptop :Acer Spin3 SP-314-54N-54DB
Płyta główna: Lenny_ICL 19771-1. 488.0JU11.0011
Procesor I5 10-tej generacji

Laptop po zalaniu delikatna korozja wokół układów U5701, U3301 oraz U4007. korozja została usunięta układy przelutowane niestety nie mam jeszcze nowych na podmianę, po próbie uruchomienia, płyta próbuje się uruchomić ale restartuje się kilka razy. Po podłączeniu zasilacza serwisowego pobór prądu 0,025mA po czym podnosi się do 0,1 i opada do 0,065 i po kilku sekundach spada na 0,003. Płyta wykonuje takie 2 cykle po czym zatrzymuję się na 0,003A aż do ponownego wciśniecie Power. Programowanie biosu nie przyniosło żadnej zmiany w zachowaniu płyty. Moje podejżenia padają na kuład U4007 załączający napięcie 3D3V_S0 oraz 5V_S0 wnioskuję to tym że na sygnał enable noga 3 oraz 5 układu przed wciśnieciem przycisku power rezystancja wynośi 85kΩ po wciśnieciu przycisku spada do 47Ω na wejsciu ukladu 3,3V oraz 5V obecne ale nawyjściu nic sie nie pojawia. według schematu układ jest zalaczany stanem niskim.

Зображення

Pomiary rezystancji
PL4501 - 4,4kΩ
PL4551 - 50kΩ
PL4702 - 50Ω
PL4701 - 50Ω
PL5001 - 220Ω
PL4401 - 130kΩ
Pl5102 - 280Ω

Pomiary napięć gdy gdy płyta się restartuje:
PL4501 - 3,3V
PL4551 - 5,1V
PL4702 - 0V
PL4701 - 0V
PL5001 - 0V
PL4401 - 0V
Pl5102 - 0V

Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

Google Adsense [BOT] • 23 Жовтня 2022, 20:31

#2 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

matic • 25 Жовтня 2022, 07:46
Hello!

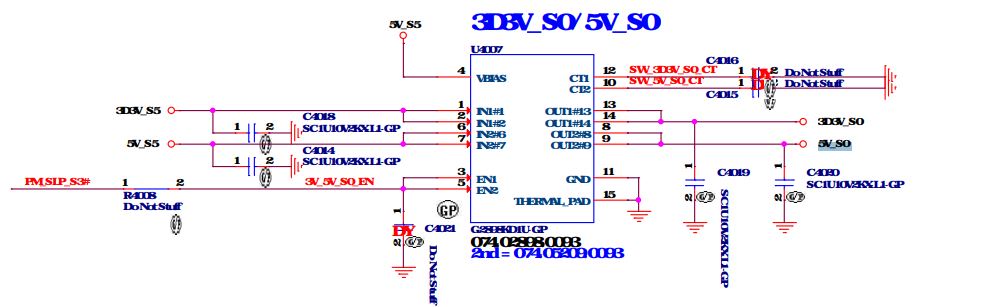

- Measure the resistances to ground on pins 8, 14 of chip U4007 (with disconnected power supply of course).

- Measure the voltages to ground on pins 3, 8, 14 of chip U4007 in the following cases:
a) Before pressing to the power button (machine turned off).
a) After pressing to the power button (machine turned on - power consumption is 0.065-0.1A).

#3 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

kamil1986 • 25 Жовтня 2022, 18:04
Hello Matic.

- Measure the resistances to ground on pins 8, 14 of chip U4007 (with disconnected power supply of course).


Pin8 -260kΩ .Slowly increasing
Pin14 - 7,5kΩ

- Measure the voltages to ground on pins 3, 8, 14 of chip U4007 in the following cases:
a) Before pressing to the power button (machine turned off).
a) After pressing to the power button (machine turned on - power consumption is 0.065-0.1A).


a) Before pressing to the power button (machine turned off).
Pin3 - 0V
Pin8 - 0V
Pin 14 - 0V

a) After pressing to the power button (machine turned on - power consumption is 0.065-0.1A)
Pin3 - 0V
Pin8 - 0V
Pin 14 - 0V

#4 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

matic • 27 Жовтня 2022, 10:53
- Measure the voltages on capacitors: C2401, C2410, C2412, C2416.

Measure the listed voltages to ground:
- On pin 1 of resistors R2413, R2414, R2416, R2419, R4302, RN1701.
- On pins 1, 2 of resistor RN2401.
- On pin 3 of transistor PQ4406.

- Measure the voltage to ground on pin 2 of resistor R2444 in cases "a" and "b".
- Measure the voltage to ground on pin 3 of resistor RN1701 in cases "a" and "b".
a) Power button released.
b) Power button pressed.

- Measure the voltages to ground on jumpers PR5101, PR5405 in cases "c" and "d".
- Measure the voltage to ground on pin 1 of resistor R1703 in cases "c" and "d".
c) Before pressing to the power button (machine turned off).
d) After pressing to the power button (machine tries to start - power consumption is 0.1 - 0.065A).

After performing the measurements in cases "a", "b" disconnect the power supply, hold down the power button for a few seconds, release the power button, reconnect the power and than measure the voltages in cases "c", "d".

#5 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

kamil1986 • 27 Жовтня 2022, 20:00
Hello Matic, the measurement is below.

- Measure the voltages on capacitors: C2401, C2410, C2412, C2416.


power off
C2401 - 3,3V
C2410 - 0V
C2412 - 3,3V
C2416 - 1,8V

power on. power consumption is 0.1 - 0.065A
C2401 - 3,3V
C2410 - 1,8V
C2412 - 3,3V
C2416 - 1,8V

Measure the listed voltages to ground:
- On pin 1 of resistors R2413, R2414, R2416, R2419, R4302, RN1701.
- On pins 1, 2 of resistor RN2401.
- On pin 3 of transistor PQ4406.


R2413 - 3,3V
R2414 - 3,3V not installed in motherboard
R2416 - 0V, power on 3,3V
R2419 - 100mV, power on 2,5V
R4302 - 3,3V
RN1701 - 0V, power on 3,3V
RN2401 pin1- 3,3V pin2 - 3,3V
PQ4406 pin 3 - 0V

- Measure the voltage to ground on pin 2 of resistor R2444 in cases "a" and "b".
- Measure the voltage to ground on pin 3 of resistor RN1701 in cases "a" and "b".
a) Power button released.
b) Power button pressed.


pin2 R2444
a) Power button released. - 3,3V
b) Power button pressed. - 0V

pin3 RN1701
a) Power button released. - 3,3V
b) Power button pressed. - 0V

- Measure the voltages to ground on jumpers PR5101, PR5405 in cases "c" and "d".
- Measure the voltage to ground on pin 1 of resistor R1703 in cases "c" and "d".
c) Before pressing to the power button (machine turned off).
d) After pressing to the power button (machine tries to start - power consumption is 0.1 - 0.065A).


PR5101 jumper not soldered on the board
c) - 0V
d) - 0V
PR5405 jumper not soldered on the board
c) - 0V
d) - 0V
R1703
c) -0V
d) -3,3V

#6 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

matic • 28 Жовтня 2022, 07:59
kamil1986 написав:R2419 - 100mV, power on 2,5V
With this measurement the RTC battery is discharged. Replace it and remeasure the voltage.

#7 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

kamil1986 • 28 Жовтня 2022, 16:34
Hello,

After replacing a RTC battery on the R2419 pin1 - 3V when power is on voltage drops to 2,5V

#8 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

matic • 28 Жовтня 2022, 18:24
Measure the voltages to ground on both pins of resistor R2502 when the machine is turned on.

#9 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

kamil1986 • 28 Жовтня 2022, 18:31
Hi,

Voltage at R2502 when the machine is turned on. 3,087V at both pins.

#10 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

matic • 29 Жовтня 2022, 12:26
Measure the voltages to ground on all pins of diode D2501, when the machine is turned on.
Diode D2501 pin count:
Зображення

#11 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

kamil1986 • 29 Жовтня 2022, 12:38
Hello,

Pin1- 3,2V
Pin2 - 3V
Pin3 - 2,97V

#12 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

matic • 29 Жовтня 2022, 16:55
Measure the resistance between pin 1 of resistor R2419 and pin 3 of diode D2501.

#13 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

kamil1986 • 29 Жовтня 2022, 17:07
The resistance between pin 1 of resistor R2419 and pin 3 of diode D2501 is 0,5Ω

#14 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

matic • 29 Жовтня 2022, 17:23
kamil1986 написав:The resistance between pin 1 of resistor R2419 and pin 3 of diode D2501 is 0,5Ω
How is it possible that there is 2,5V on pin 1 of resistor R2419 and 2,97V on pin 3 of diode D2501, if this two pins are connected together?
kamil1986 написав:on the R2419 pin1 - 3V when power is on voltage drops to 2,5V
kamil1986 написав:D2501
Pin3 - 2,97V


#15 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

kamil1986 • 29 Жовтня 2022, 17:36
Good question:)
How is it possible that there is 2,5V on pin 1 of resistor R2419 and 2,97V on pin 3 of diode D2501, if this two pins are connected together?

Remeasured this, there is the same voltage 2,97V in the resistor R2419 pin1, and pin 3 of diode D2501 when power is on. I don't know why previously i had 2.5V.

#16 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

matic • 31 Жовтня 2022, 14:06
Did the RTC battery stay charged after this time?

#17 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

kamil1986 • 31 Жовтня 2022, 14:10
yes, the battery is charged, currently 3.056V

#18 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

matic • 31 Жовтня 2022, 14:23
Please, remeasure these voltages:
matic написав:- Measure the voltages to ground on jumpers PR5101, PR5405 in cases "c" and "d".
c) Before pressing to the power button (machine turned off).
d) After pressing to the power button (machine tries to start - power consumption is 0.1 - 0.065A).

Also measure the voltages to ground on both pins of quartz X1801. It's best to measure with oscilloscope, if you don't have it, measure with a multimeter.

#19 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

kamil1986 • 31 Жовтня 2022, 14:39
- Measure the voltages to ground on jumpers PR5101, PR5405 in cases "c" and "d".
c) Before pressing to the power button (machine turned off).
d) After pressing to the power button (machine tries to start - power consumption is 0.1 - 0.065A).


Measurement bellow:
PR5101
c)-0V
d)-0V

PR5405
c)-0V
d)-0V

Also measure the voltages to ground on both pins of quartz X1801. It's best to measure with oscilloscope, if you don't have it, measure with a multimeter.

Pin1 - 460mV
Pin2 - 320mV

I don't see any oscillations at X1801 using an oscilloscope.

#20 Re: Acer Spin3 SP-314-54N-54DB po zalaniu nie uruchamia się.

matic • 31 Жовтня 2022, 15:15
kamil1986 написав:I don't see any oscillations at X1801 using an oscilloscope.
Please post a picture of oscilloscope screen so we can check your settings.
