#1 Acer Nitro AN515-54 LA-H501P nie ładuje baterii

przez wojpatr • 2 marca 2022, 23:21
Witam

Pacjent: Acer Nitro AN515-54
Płyta LA-H501P

Laptop po srogim zalaniu. Wszystkie uszkodzone elementy zostały wymienione, wyczyszczone, przelutowane.
Laptop po naprawie pięknie wstał, w menadżerze urządzeń wszystko widoczne.
Niestety jest problem z ładowaniem. Kontrolka ładowania zapala się, w systemie widnieje informacja o podłączonym zasilaczu, ale ładowania brak :(
Linie SMB nie mają zwarć, czy też podejrzanie niskich oporności, występuje na nich 3.3V

PUB1

Z baterią:
p19- 5,2V
p20- 5,2V
p21- 0V
p22- 15,1V
p23- 15,1V
p24- 14,7V
p25- 13V
p26- 15,1V

Bez baterii:
p19- 5,2V
p20- 5,2V
p21- 0V
p22- 0V
p23- 0V
p24- 5,1V
p25- 0V
p26- 0V

Na PQB11, PQB12, PQB13, PQB1, PQB2 brak przebić.
Charger do wymiany? :?

Re: Acer Nitro AN515-54 LA-H501P nie ładuje baterii

przez Google Adsense [BOT] • 2 marca 2022, 23:21

#2 Re: Acer Nitro AN515-54 LA-H501P nie ładuje baterii

przez matic • 3 marca 2022, 00:00
Hello!

Does the machine work on the battery only (with the power supply disconnected)?

Measure the voltages to ground on all pins of battery connector with and without battery connected (power supply connected all the time).

#3 Re: Acer Nitro AN515-54 LA-H501P nie ładuje baterii

przez wojpatr • 3 marca 2022, 09:49
Laptop działa na samej baterii po odłączeniu zasilacza.

Napięcia na PJP201:

Bez baterii:
p3- 3.3V
p4- 3.3V
p5- 3.3V
p6- 0V
p7- 0V
p8- 0V

Z baterią:
p3- 3.3V
p4- 3.3V
p5- 0V
p6- 0V
p7- 15,1V
p8- 15.1V

#4 Re: Acer Nitro AN515-54 LA-H501P nie ładuje baterii

przez matic • 3 marca 2022, 12:19
Install a Battery Mon software and post a screen of "Battery Info", when the battery + power supply are connected.

#5 Re: Acer Nitro AN515-54 LA-H501P nie ładuje baterii

przez wojpatr • 3 marca 2022, 21:25
Obrazek

#6 Re: Acer Nitro AN515-54 LA-H501P nie ładuje baterii

przez matic • 3 marca 2022, 23:28
Please, post a clear pictures of spilled areas of the board in their current state.

#7 Re: Acer Nitro AN515-54 LA-H501P nie ładuje baterii

przez wojpatr • 5 marca 2022, 15:54
Obrazek

Obrazek

Obrazek

Zalane były całe obszary ze zdjęć.
Wszystkie uszkodzone elementy zostały wymienione na identyczne wartości

#8 Re: Acer Nitro AN515-54 LA-H501P nie ładuje baterii  [ROZWIĄZANY] 

przez matic • 5 marca 2022, 19:25
Check, if there are spill residues between the pins of charger chip. A barely visible amount is enough to interfere the chip operation.
- If so, remove the charger chip from the board, remove the old tin from the chip and board with a desoldering wick, thoroughly clean chip and board and then solder the chip back to the board.
- If not, replace the charger chip.

#9 Re: Acer Nitro AN515-54 LA-H501P nie ładuje baterii

przez wojpatr • 11 marca 2022, 17:36
Niestety, zarówno przelutowanie chargera jak i wymiana na nowy nic nie zmieniły :/ Bateria nadal się nie ładowała.

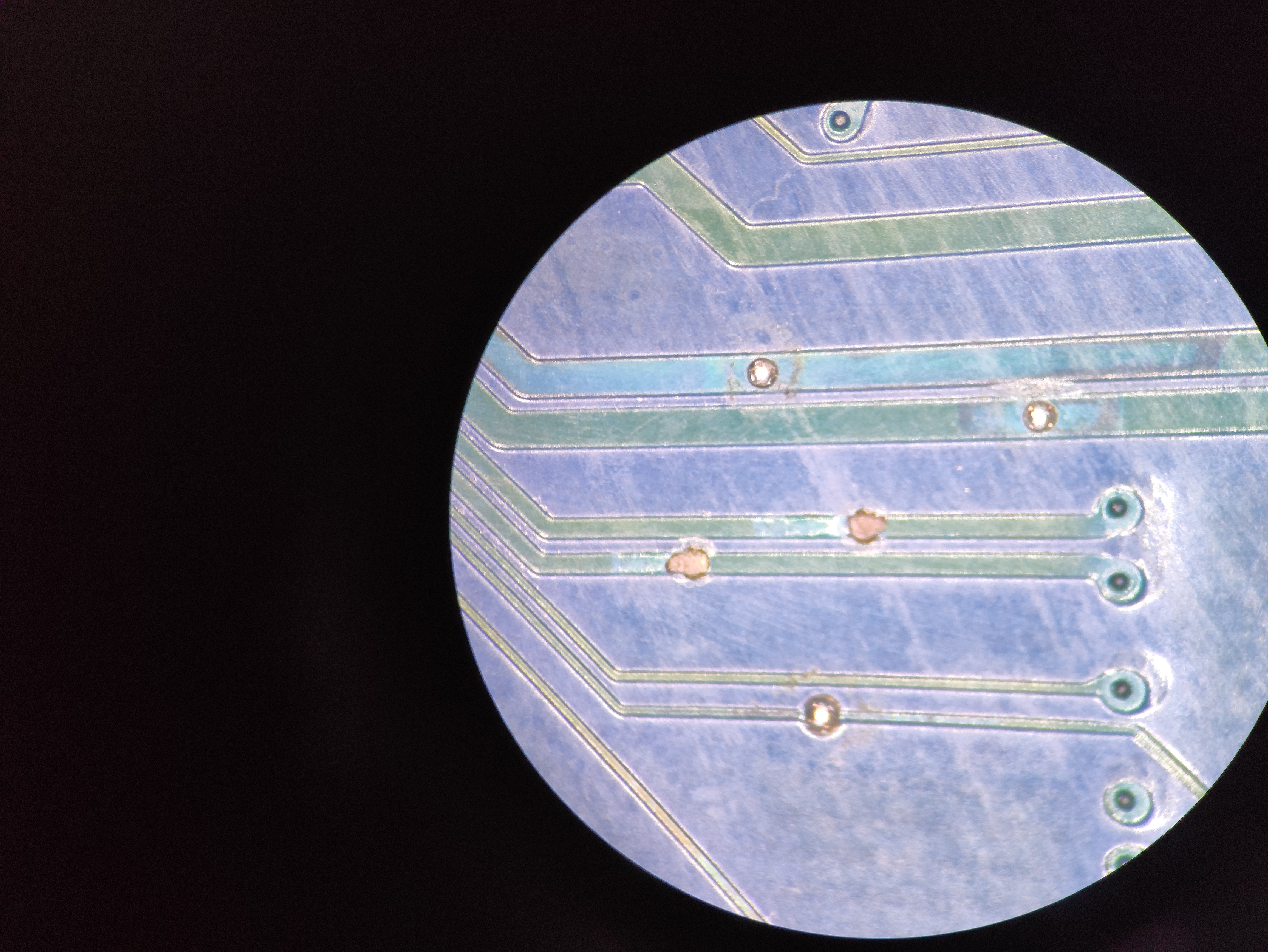

Zwróciłem uwagę jeszcze raz na sygnały docierające do chargera i okazało się... :frustry: że nie dociera do niego napięcie z rezystora pomiarowego PRB4, choć na samym rezystorze napięcie było. Sprawcą okazały się zjedzone ścieżki prowadzące z rezystora pomiarowego do rezystorów PRB5 i PRB6 podających sygnały na dwie ostatnie nogi chargera (CSIP oraz CSIN). Po naprawie ścieżek laptop ładuje. Bardzo dziękuję za cenne wskazówki.
Pozdrawiam

Obrazek

Obrazek
