#1 Acer Nitro 5 AN515-45 płyta LA-L031P nie wyświetla obrazu, zwarcie
da maciek1221 • 7 aprile 2025, 14:43
Witam,
laptop jak w tytule, klient wymieniał sam klawiaturę, po wymianie laptop włącza się i nie wyświetla obrazu.

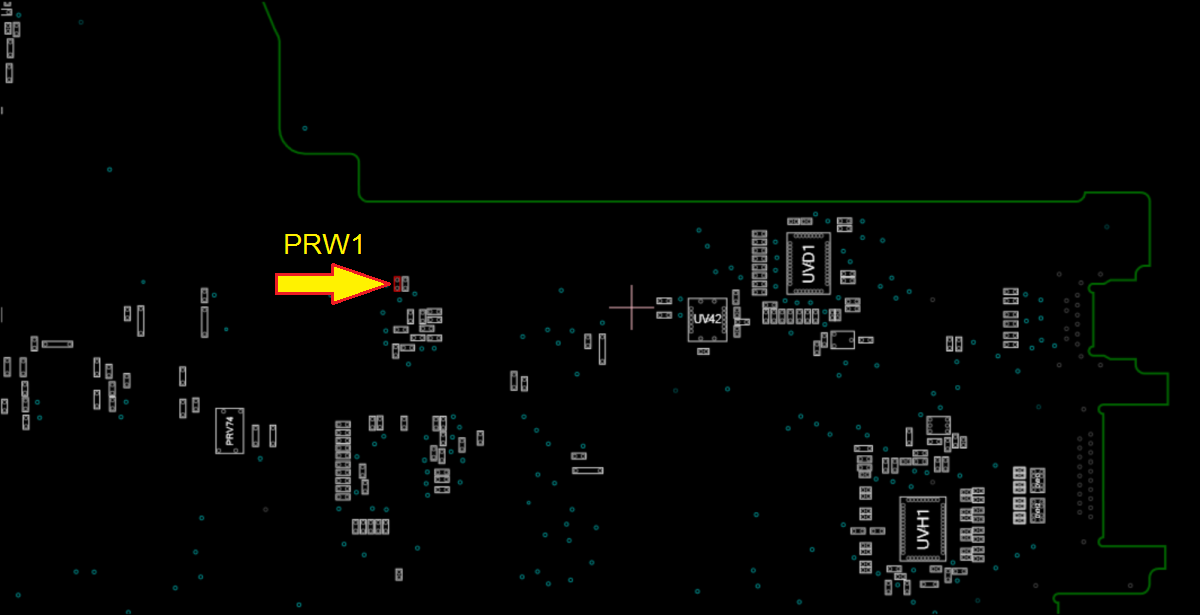

Po podłączeniu zasilacza pobór prądu był wysoki - około 0,4-0,6A. Grzał się spalony rezystor PR11 (2,2Ohm) przy układzie PUW1. Wymiana rezystora nic nie dało, od razu wypaliło w nim dziurę. Ostatecznie wymieniłem rezystor, kondensator łączący się z nim (PCW17) oraz przetwornicę PUW1 - RT8816B. W międzyczasie ze zdjętym rezystorem i kondensatorem podłączyłem zasilanie i wyszło, że grzeje się układ UT2 RTS5441E. Po zdjęciu tego układu z płyty głównej, wlutowaniu kondensatora i rezystora, płyta główna pobierała prąd 0,05A. Na termowizji zobaczyłem, że nagrzewa się UA1 czyli układ od dźwięku. Zdjąłem układ i płyta w stanie spoczynku pobiera 0,01A.
Po włączeniu pobór prądu stabilizuje się na 0,3A. Procesor pozostaje całkowicie zimny, ciepły staje się układ graficzny, ale to jest temperatura około 40stopni. Co mogę jeszcze sprawdzić?
Obawiam się, że skoro uszkodzenie było przy przetwornicy 1,35V to układ graficzny jest uszkodzony?
Pozdrawiam
