#1 Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez tay94 25 lutego 2019, 22:43
Witam,
Model laptopa - Acer ES1-523
Model płyty - LA-D661P REV 2.0

Posiadam 2 płyty takie same:

Na sprawnej:
Na laboratoryjnym 0.37A poboru prądu do 0.44A jak się rozgrzeje.
PC830 - 19V
PL803 - 1.05V
PL804 - 0.9V
PL602 - 0.95V
PL402 - 3.4V
PL404 - 5V
U56 - 3.3V
CS23 - 5V
PL503 - 1.5V
PL302 - 3.1V

Na uszkodzonej bez obrazu:
Na laboratoryjnym 0.44A poboru prądu do 0.60A jak się rozgrzeje.
PC830 - 19V
PL803 - 0.86V
PL804 - 0.9V
PL602 - 0.95V
PL402 - 3.4V
PL404 - 5V
U56 - 1.8V
CS23 - 5V
PL503 - 1.5V
PL302 - 3V
Z góry dziękuję za pomoc,
Pozdrawiam.

Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez Google Adsense [BOT] 25 lutego 2019, 22:43

#2 Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez Vogelek23 25 lutego 2019, 22:49
tay94 napisał(a):U56 - 3.3V
(...)
U56 - 1.8V
To akurat nie jest nic dziwnego - płyta jest przystosowana do montażu dwóch różnych kości BIOS: 3,3-woltowej oraz 1,8-woltowej. Działająca płyta ma tę pierwszą, niedziałająca tę drugą. Na wszelki wypadek zamieść wyraźne zdjęcia obu kości BIOS (ze sprawnej płyty i z uszkodzonej) w celu weryfikacji (napisy muszą być czytelne), bo jeśli obie kości są identyczne, to jest źle.

#3 Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez tay94 25 lutego 2019, 23:04

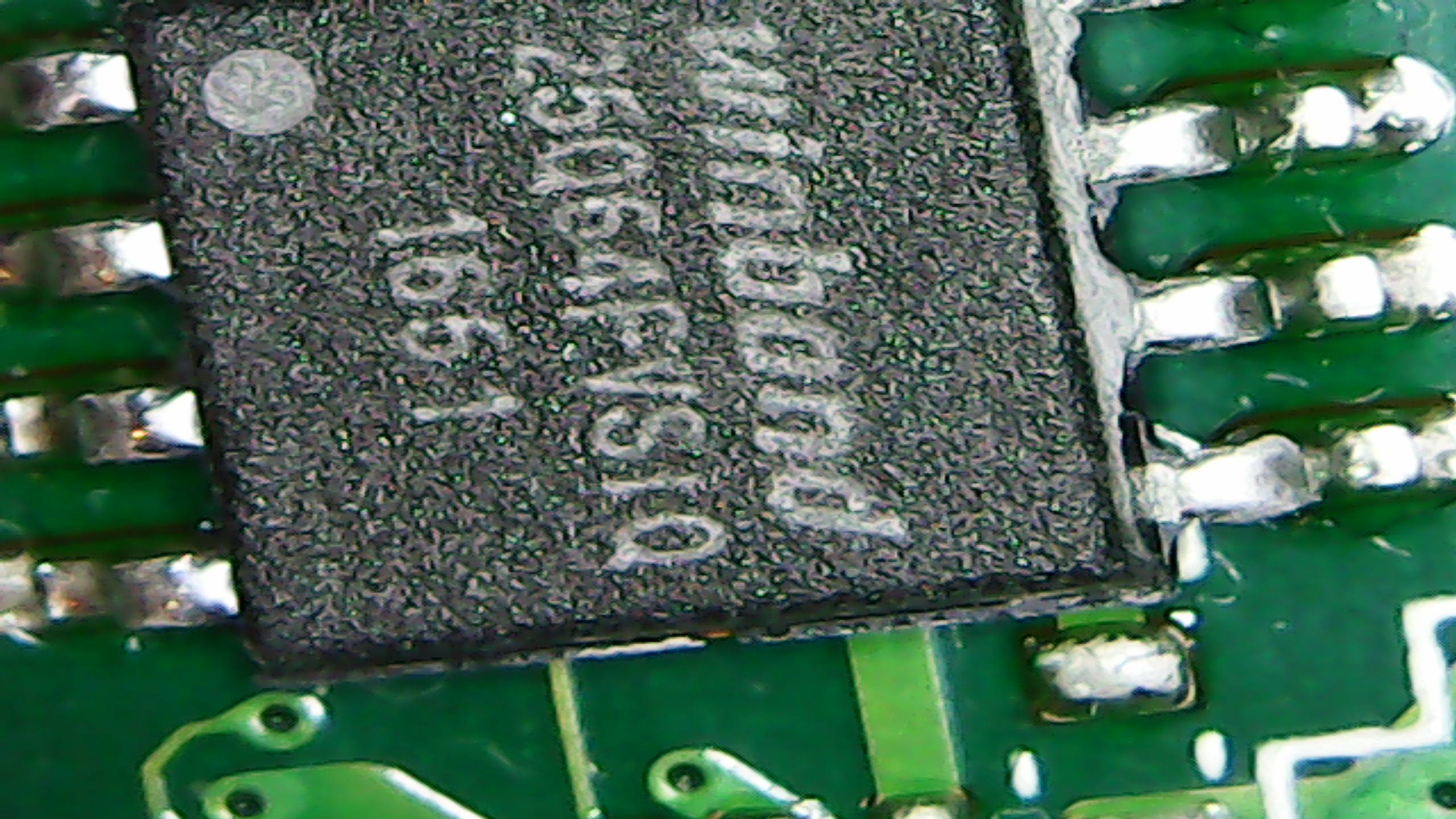

Uszkodzona - 25Q64FWSIQ
Obrazek

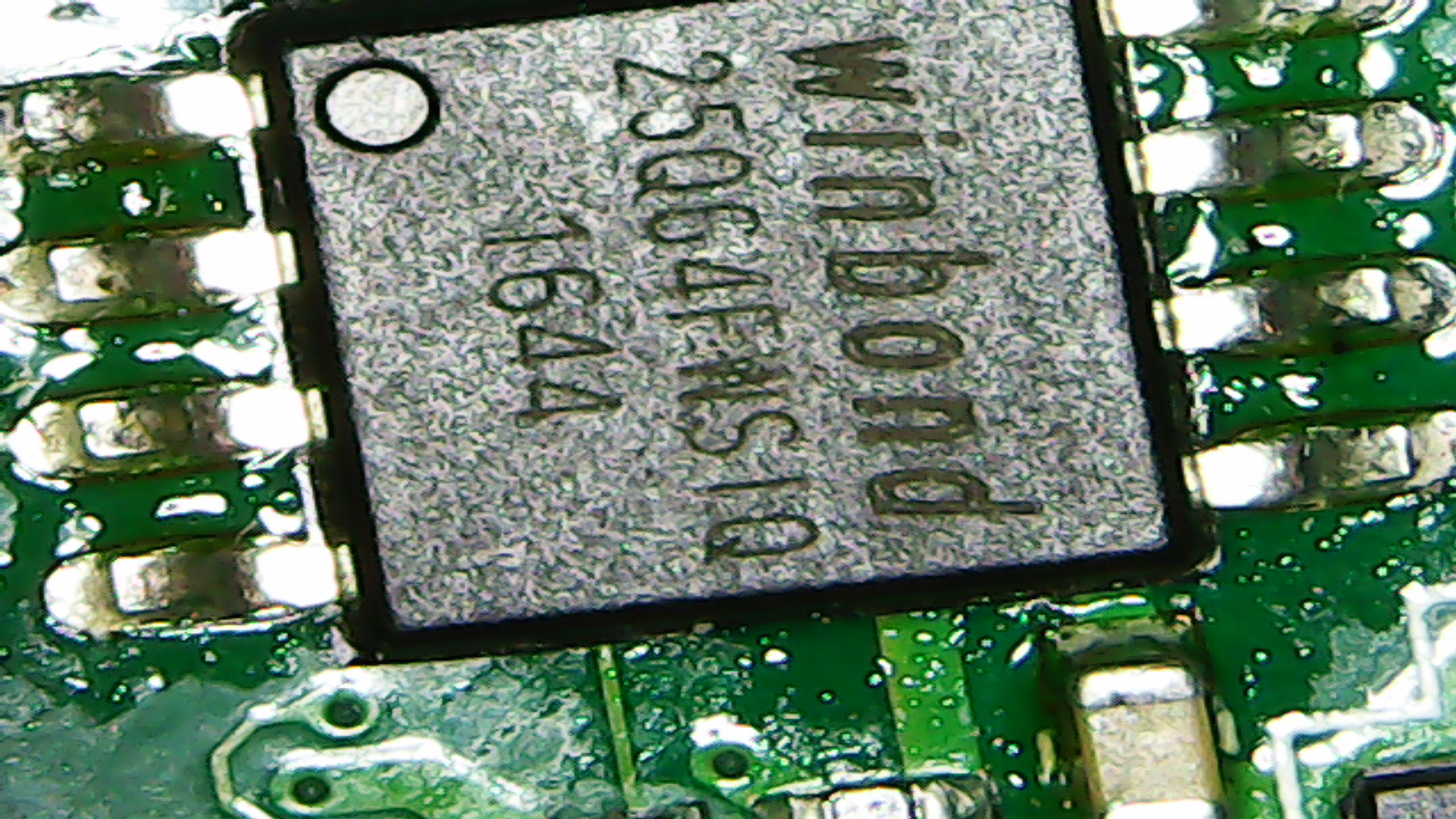

Sprawna - 25Q64FVSIQ
Obrazek

#4 Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez Vogelek23 25 lutego 2019, 23:17
Czyli wszystko w porządku - właściwe kości na właściwych miejscach. Teraz warto zgrać zawartość kości BIOS ze sprawnej płyty i wgrać do kości niesprawnej płyty - pamiętaj o uprzednim zapisaniu zawartości "uszkodzonej" kości BIOS do pliku. Powyższe pozwoli na wyeliminowanie wsadu BIOS jako przyczyny niesprawności.

#5 Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez tay94 26 lutego 2019, 00:31
Niestety nie pomogło -
Obrazek
Z innych różnic to jeszcze wentylator po około 15 sekundach od włączenia zaczyna kręcić się na 100% obratów oraz radiator się robi ciepły dość szybko, też było przed zmianą biosu. Dodatkowo sprawdzałem na sprawnej i podobne zachowanie jest gdy nie włożę ramu. Wkładałem do tej uszkodzonej kilka rożnych kości do różnych slotów i bez zmian.

#7 Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez tay94 27 lutego 2019, 18:31
2 wsady w załączniku ;)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#8 Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez dreamer_x_x 4 marca 2019, 20:39
tay94 napisał(a):2 wsady w załączniku ;)

hi bro.I tried the bios files in the archive you shared.
The file name "LA-D661P bad.Bin" is running.
The file name "LA-D661P sprawna.Bin" does not work.

#9 Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez Vogelek23 4 marca 2019, 21:27
dreamer_x_x napisał(a):The file name "LA-D661P bad.Bin" is running.
Czyli wygląda na to, że BIOS z niesprawnej płyty jest sprawny i problem leży gdzie indziej - obawiam się, że w tym wypadku uszkodzony jest APU.

#10 Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez tay94 13 marca 2019, 00:33
Czy istnieje jakaś metoda aby się upewnić oprócz podmianki?

#11 Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu  [ROZWIĄZANY]


przez Vogelek23 13 marca 2019, 02:04
tay94 napisał(a):Czy istnieje jakaś metoda aby się upewnić oprócz podmianki?
Raczej ciężko - te jednoukładowe płyty bardzo trudno się diagnozuje, gdy wszystkie przetwornice działają a płyta nie daje obrazu. Możesz upewnić się, czy aby na pewno płyta się nie "podnosi", podłączając zewnętrzny monitor (matryca powinna być odłączona na czas testu). Jeśli obrazu istotnie nie ma w ogóle, to uszkodzenie APU jest tu wysoce prawdopodobne. Możesz także upewnić się, czy na płycie nie ma śladów korozji czy działania jakiegokolwiek czynnika zewnętrznego - czasami jeden "podżarty" maleńki rezystor czy kondensator potrafi skutecznie unieruchomić płytę.

#12 Re: Acer ES1-523 LA-D661P REV 2.0 Brak Obrazu


przez tay94 13 marca 2019, 18:39
Dziękuję za wszelkie informacje, czekam na sito z chin, dam znać jak poszło ;)
