Acer E5-574-58h3 Wyłącza się po paru sekundach

Witam serdecznie

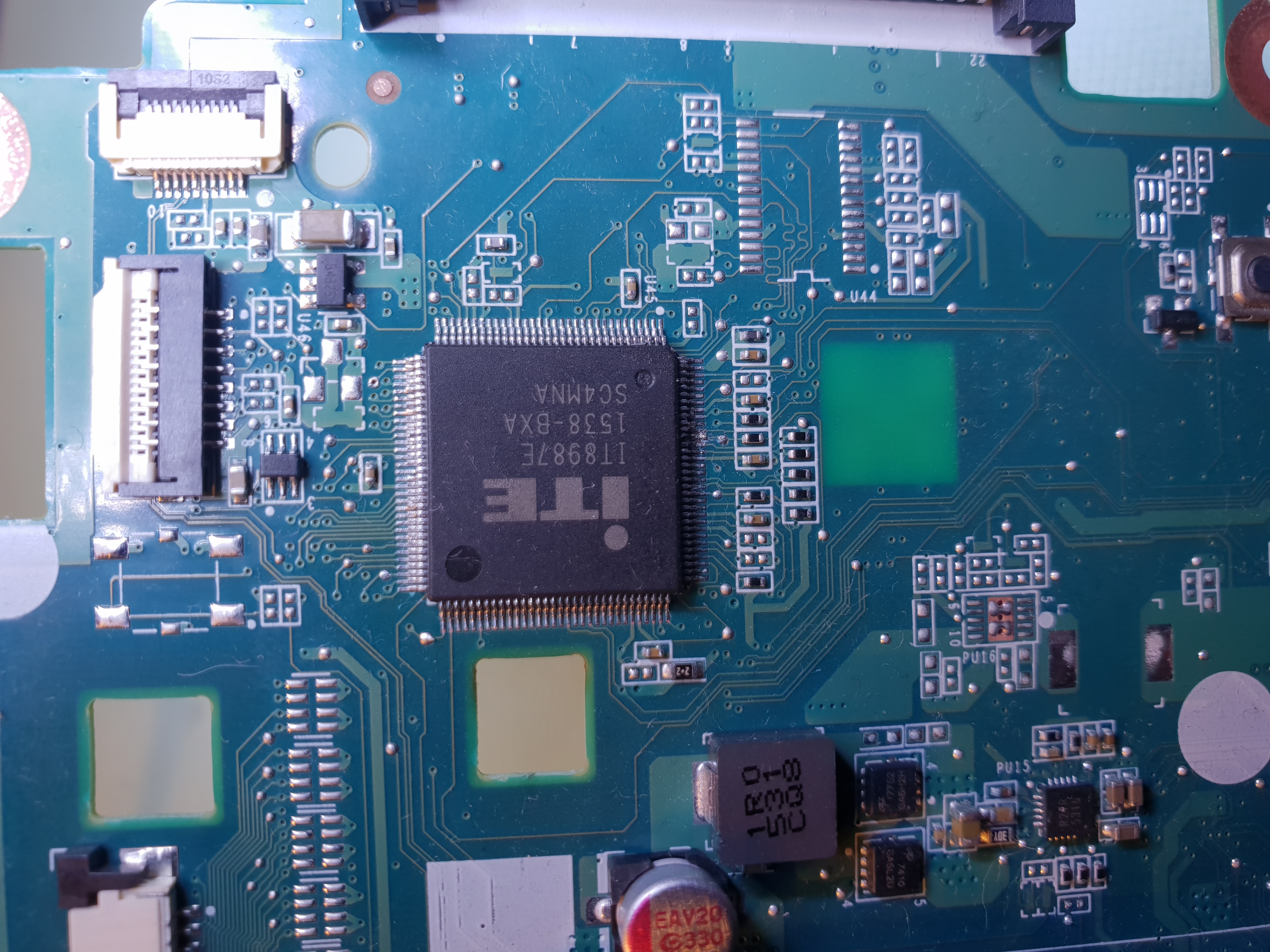

Kupiłem martwego Acera, pomimo tego, że na płycie nie było śladów lutowania KBC wyglądało tak:



Po wymianie KBC płyta częściowo ożyła tzn. Jest ładowanie baterii włącza się na kilka sekund i się wyłącza. Brak jest napięcia:
+VCCGT na "PL2 i PL3"
Napięcia i rezystancja na cewkach procesora wyglądają tak:
PL5- 1.14V 12.8Ω
PL4- 0.98V 6.4Ω
PL2- 0.035V w momencie wyłączania się płyty 6.6Ω
PL3- 0.035V w momencie wyłączania się płyty 6.6Ω

Platforma DA0ZRWMB6G0 Rev:G
Procesor I5-6200u SR2EY
KBC IT8987E

Co może być powodem takiego zachowania, czy powinienem też zaprogramować KBC? Czy wsad dla KBC jest zawarty w GD25B64CSIGR

Dodam jeszcze, że bezpośrednio przed wyłączeniem się płyty matryca robi się czarna.
Bez ramu płyta się nie wyłącza

IT8987E jest programowany. Jeśli był "czysty" to mógł się sam zaprogramować, ale pewności nie ma.
Zacznij od przeprogramowania kości BIOSu pewnym wsadem, jeśli nie pomoże -przeprogramuj też KBC.

Przepraszam, ale zapomniałem napisać, próbowałem już dwóch różnych wsadów, niestety żadnego z nich nie jestem pewny. Nie mogę nigdzie znaleźć pewnego wsadu o EC nie wspomnę.
Dodam jeszcze że w momencie wyłączania na ułamek sekundy zapala się dioda ograniczenia pradu na zasilaczu serwisowym (ograniczenie ustawione na 4A) I wyłącza się na chwilkę ladowanie baterii. Prąd jaki pobiera płyta bez baterii w momencie wyłączenia to 0.55A

Kalmar11 написав:na ułamek sekundy zapala się dioda ograniczenia pradu na zasilaczu serwisowym (ograniczenie ustawione na 4A) I wyłącza się na chwilkę ladowanie baterii.

- sprawdź górne klucze przetwornic (czy nie przebite).
Płytę testuj bez baterii.
Wsad dla ITE możesz wyciąć z wsadu w kości SPI.

sebastiank написав:

Kalmar11 написав:na ułamek sekundy zapala się dioda ograniczenia pradu na zasilaczu serwisowym (ograniczenie ustawione na 4A) I wyłącza się na chwilkę ladowanie baterii.

- sprawdź górne klucze przetwornic (czy nie przebite).
Płytę testuj bez baterii.
Wsad dla ITE możesz wyciąć z wsadu w kości SPI.

Przepraszam za pytanie, ale o które klucze chodzi dokładnie?
Od jakiej do jakiej wartości Hex zaczyna się wsad KBC?

Wsadu dla ITE poszukaj od 200000 HEX - jeśli masz wątpliwości - pokaż screena z tym fragmentem.
Górne klucze najszybciej sprawdzisz mierząc rezystancję pomiędzy główną gałęzią zasilającą (np. dowolna nóżka PR213) a poszczególnymi cewkami. Szukaj niskich rezystancji.

Rezystancje na cewkach wahają się między np.500KΩ a 200MΩ, nie ma żadnej z niską rezystancja.
Wyciąłem z SPI 128kb (20000HEX) zaczynając od 200000
Czy takim wsadem zaprogramować KBC?

Pokaż początek wyciętego wsadu w jakimś edytorze HEX.

sebastiank написав:Pokaż początek wyciętego wsadu w jakimś edytorze HEX.

Przepraszam że zdjęcie, ale piszę z telefonu

To jest wsad dla ITE.

Niestety przeprogramowanie KBC nic nie zmieniło.
Co jeszcze mogę sprawdzić?

Kalmar11 написав:Prąd jaki pobiera płyta bez baterii w momencie wyłączenia to 0.55A

Are there voltages on the coils, when the laptop is turned off?

When the motherboard is off, current consumption is 40mA. And there are only 3.3V and 5V on the coils

Kalmar11 написав:When the motherboard is off, current consumption is 40mA

It is a bit too much.
Remove the heatsink, connect the board to the power supply and check, if any component gets warm. Pay special attention to the APU chip.

Sorry my fault, When the motherboard is off, the current consumption is 4mA
After switching on APU chip is the most warm, and PR60

Measure the voltages to ground on pins 1, 2, 3, 22, 23 of PU8, when the laptop is turned on.

Voltage for:
PU6
23-5.20V
24-5.20V
1-2.6V
2-0.040V
3-5V

PU7
23-5.20V
24-5.20V
1-2.6V
2-0.040V
3-5V

PU8
23-5.20V
24-5.20V
1-0.420V
2-5.20V
3-strange reading 380V and goes down

PU9
23-5.20V
24-5.20V
1-0.420V
2-5.20V
3-strange reading 380V and goes down

Measure the resistance to ground on pin 2 of PU6, PU7.

matic написав:Measure the resistance to ground on pin 2 of PU6, PU7.

PU6
Pin2 to GND 17.4MΩ

PU7
Pin2 to GDN 17.4MΩ

Try to reflash the BIOS and KBC chip with another dump.
