ACER e5 573g DA0ZRTMB6D0 nie reaguje na przycisk power

Mam problem z Acerem E5 tak jak w temacie nie reaguje na przycisk power. Wszystkie napięcia na płycie obecne 1.1v, 3.3v i 5v, żadnych zwarć, bateria RTC 3.1v, baterie laptopa ładuje. bios przeprogramowany KBC wymieniony i cały czas to samo. na przycisku 3,3 obecne po wciśnięciu spada do 0v. Próbowałem też ominąć przycisk ale to samo.

Hello!

- Measure the power consumption (in mA) of the board without battery connected. Does it change when you press on the power button?

- Measure the voltages to ground on pins 12, 14, 18, 30, 33, 50, 72, 74, 78, 100, 112, 118, 119, 120, 127 of KBC chip.
- Measure the voltages to ground on pins 107, 123 of KBC chip in the following cases:
a) Power button released.
b) Power button pressed.

- Measure the power consumption (in mA) of the board without battery connected. Does it change when you press on the power button?

0,01A when i press power button up to 0,03A

-Voltages on KBC pins:
12- 1,8v
14 - 3,3v
18 - 0v
30 - 0v
33 - 0v
50 - 3,3v
72 - 3,3v
74 - 3,3v
78 - 0v
100 - 0v
112 - 0v
118 - 0v
119 - 0v
120 - 0v
127 - 3,3v

power button released 107 - 3,3v 123 - 0v
power button pressed 107 - 0v 123 - 1,7v

Did you measure the voltages on the KBC after pressing the start button?
If the answer is no, remeasure after pressing the start button.

Zmierz napięcie do masy na n. 76 kontrolera KBC po próbie włączenia płyty (gdy pobiera 30mA).

When I press power button, measurments on KBC is that same.
KBC noga 76 - 3,4v przed i 3,3v po wciśnięciu

Replace the bios and remember to save the old one.

Zmierz napięcia do masy po włączeniu płyty na cewce PL4 oraz na n. 21 i 123 KBC (sygnał HWPG). Zmierz rezystancję do masy na n. 112 KBC (odłączone zasilanie).

PL4 - 0v
kbc noga 21 - 0v, 123 - 1,6v
kbc noga 112 - 9,06 Kohm

milytuner написав:PL4 - 0v

Zbliżamy się do sedna problemu. Zmierz napięcia do masy po włączeniu płyty na n. 1, 3, 7 i 10 sterownika PU1 (TPS51211) oraz na drenie tranzystora PQ40. Zmierz także rezystancję do masy na cewce PL4.

PU1 noga:
1) 0v
3) 0v
7) 5,1v
10) 4,6v

Dren pq40 - 18,9v
Rezystancja PL4 do masy 6,96 kOhm
Uszkodzony PU1?

milytuner написав:Uszkodzony PU1?

No. As you can see, the enable signal (S5_ON) on pin 3 of this chip is missing as we already know based on the measurements from the post #3.

Remeasure the voltage to ground on pin 100 of KBC chip in the following cases:
a) Before pressing to the power button (laptop turned off).
b ) After pressing to the power button.

KBC pin 100
before on - 0v
after on - 0v

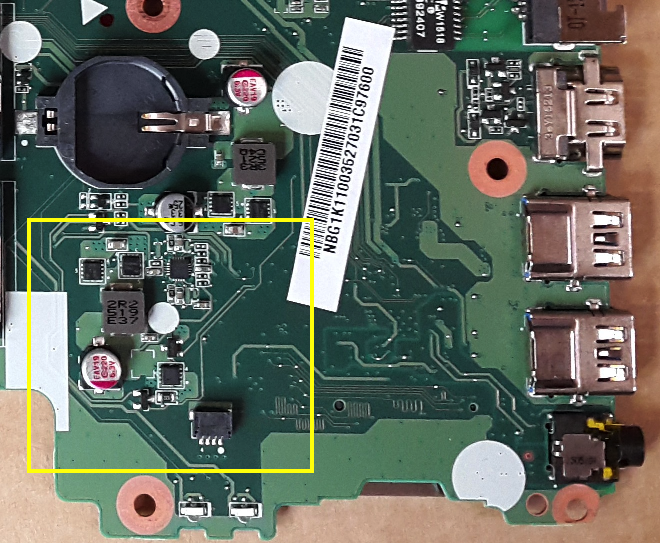

Zmierz rezystancję pomiędzy dowolnym pinem cewki PL1 a nóżką 7 układu PU1. Zamieść zdjęcie obszaru płyty, pokazanego na poniższym zdjęciu.

Rezystancja między pl1 a 7 nogą pu1 - 0,03Ohm

milytuner написав:Rezystancja między pl1 a 7 nogą pu1 - 565 kOhm

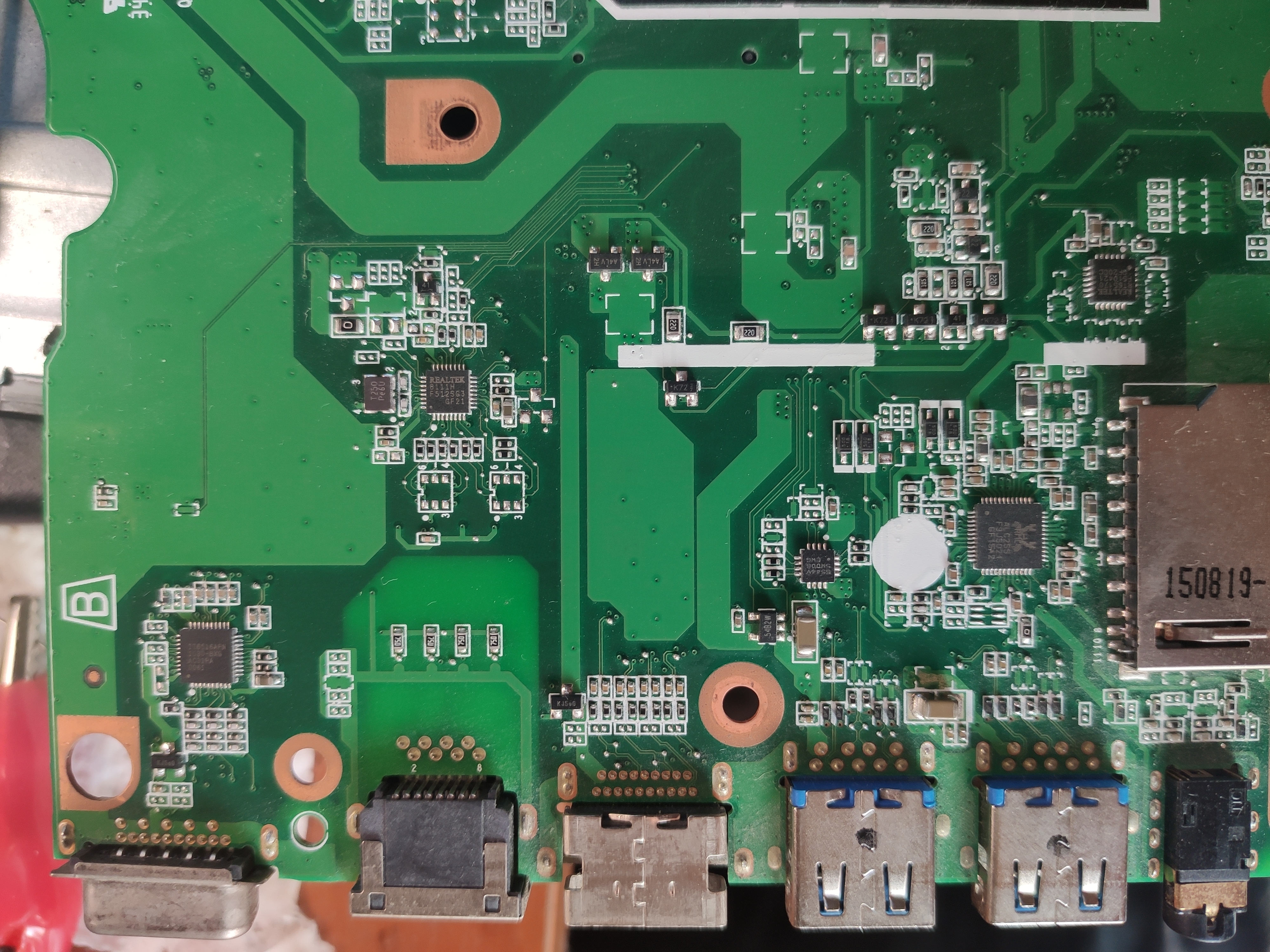

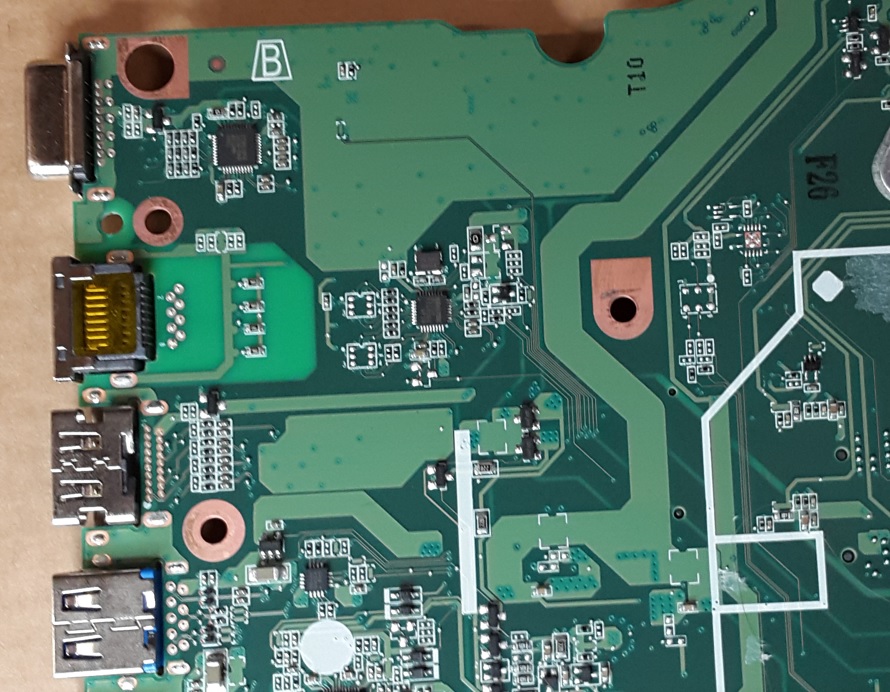

Czyli przerwa, a powinno być przejście. Zamieść wyraźne zdjęcie obszaru, zaznaczonego poniżej.

milytuner написав:PU1 noga:
7) 0v

Is this measurement correct?
Did you count the pins correctly?
PU1 pin count:

No tak za szybko... Źle zczytałe. Boardview i pomyliłem pu1 z pu10 teraz już poprawiłem pomiary we wcześniejszych postach

Czy ktoś może naprowadzić mnie na trop?
