Acer Aspire V5 Husk 11309-4M Brak ładowania baterii

Witam,
Laptop: Acer Aspire V5-471
Płyta główna: Husk 11309-4M, 48.4TU05.04M
Laptop uruchamia się normalnie, w systemie pokazuje 0% i ładuje, natomiast faktycznie brak jest ładowania.
Działa tylko na zasilaczu, po odłączeniu zasilacza natychmiast się wyłącza.
Dioda ładowania baterii miga na pomarańczowo.

Charger oraz mosfety PU4004 oraz PU 4005 wymienione na nowe.

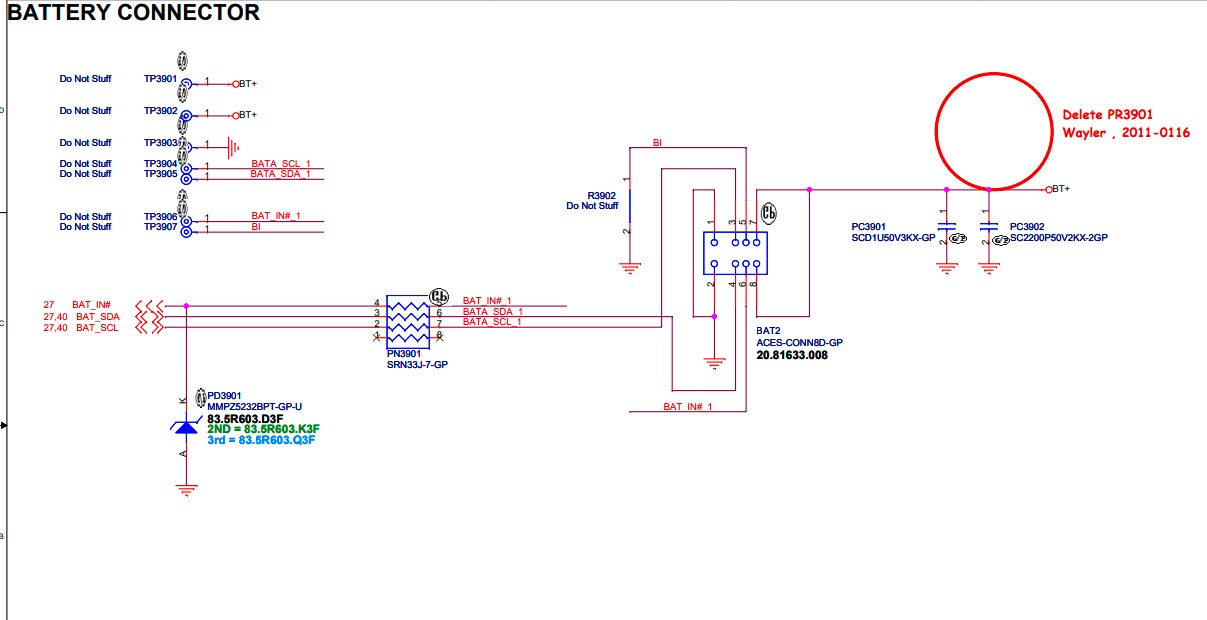

Na złączu baterii:

Pomiary na pinach:
3 - BATA_SDA_1: 3,3V
4 - BATA_SCL_1: 3,3V
6 - BAT_IN#_1: 0.302V
7, 8 - 15,04V
PN3901 - sprawdzony i sprawny.

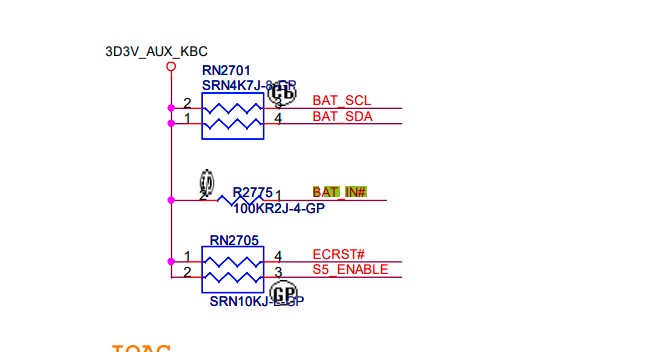

R2775 - sprawdzony, ok.


Proszę o pomoc.

Baterię rozumiem, że wymieniałeś na nową i nic to nie dało?

Nie mam całkowicie nowej baterii, podmieniłem na inną starą, efekt taki sam.
Baterie zamówiłem nową.
Martwi mnie natomiast niski stan napięcia na BAT_IN#_1: 0.302V, czy nie powinno być tam tak samo 3,3V, czy to napięcie pojawia się dopiero po wykryciu baterii?

zipek napisał(a):Martwi mnie natomiast niski stan napięcia na BAT_IN#_1: 0.302V, czy nie powinno być tam tak samo 3,3V, czy to napięcie pojawia się dopiero po wykryciu baterii?

To napięcie BEZ podłączonej baterii powinno mieć wartość ok. 3V, natomiast z podpiętą baterią spaść w okolice 0V - z tego powodu stan aktywny (niski) jest oznaczony symbolem "#" przy nazwie sygnału, co oznacza wykrycie podłączonej baterii. Rozumiem, że i z baterią i bez niej masz cały czas te 0.3V?

Po wyciągnięciu baterii napięcie na tym pinie 3.3V
Czyżby po prostu obie baterie które wkładałem były trupami?

zipek napisał(a):Czyżby po prostu obie baterie które wkładałem były trupami?

Niekoniecznie. Jeśli masz oscyloskop, zamieść przebiegi z linii BATA_SDA_1 oraz BATA_SCL_1 przy podłączonej baterii i zasilaczu - musimy wiedzieć, czy KBC inicjuje jakąkolwiek komunikację z baterią. Jeśli nie masz oscyloskopu, będziesz musiał go sobie jakoś zorganizować.

Mała aktualizacja.
Kupiłem nową baterie, w systemie pokazuje: Dostępne 1% (Podłączono), oczywiście baterii nie ładuje.
Napięcie na pinach baterii 13,01 V, napięcie na rezystorze pomiarowym baterii z podłączonym zasilaczem i baterią 13,01V.
Napięcie na rezystorze pomiarowym baterii z podłączonym zasilaczem bez baterii 10,21V
Chyba nie obejdzie się bez oscyloskopu i zapewne kbc padnięte.

Wykonałem pomiar oscyloskopem.
Przebiegi dla obu sygnałów wyglądaja jednakowo.

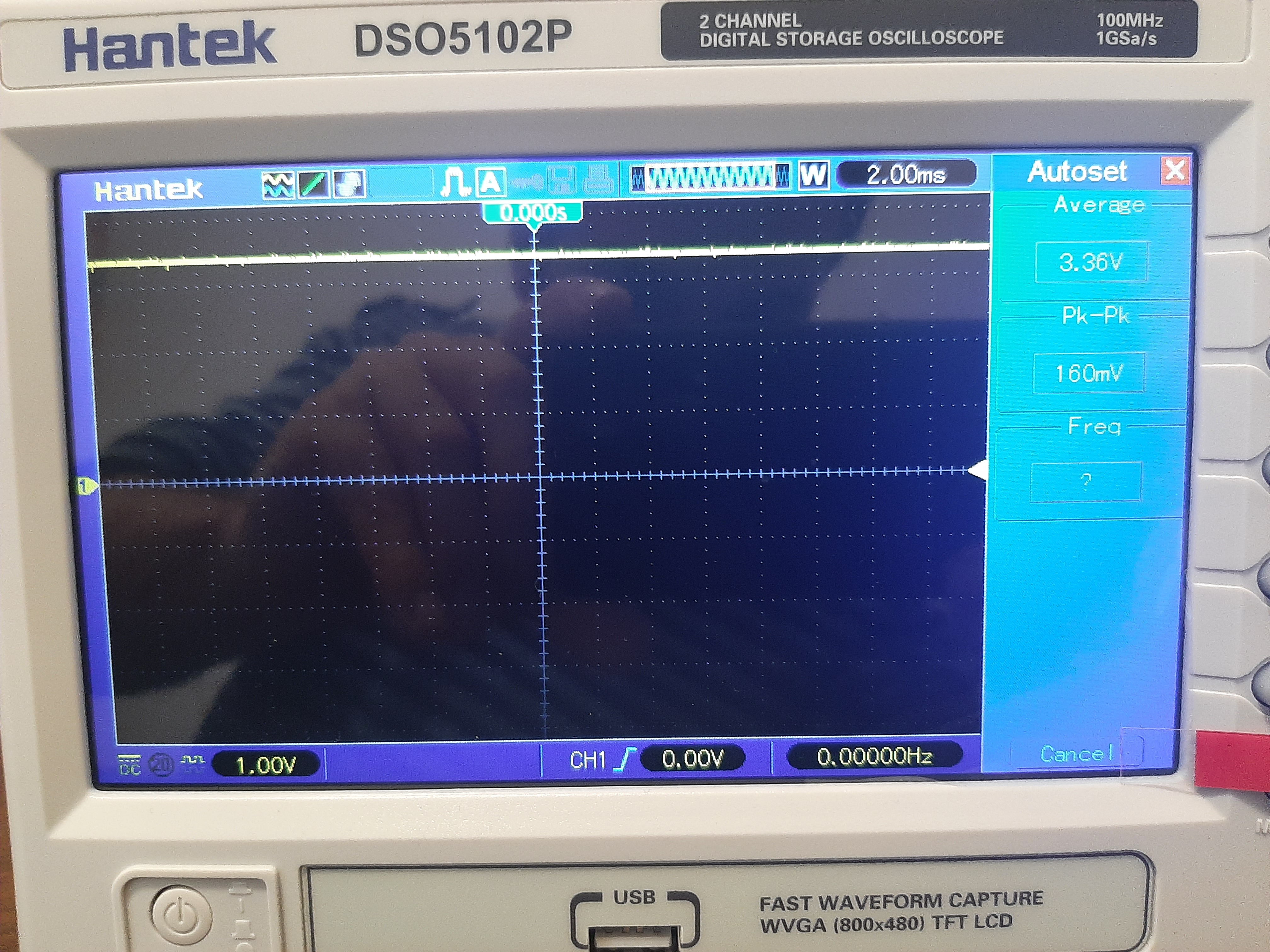

BATA_SDA1

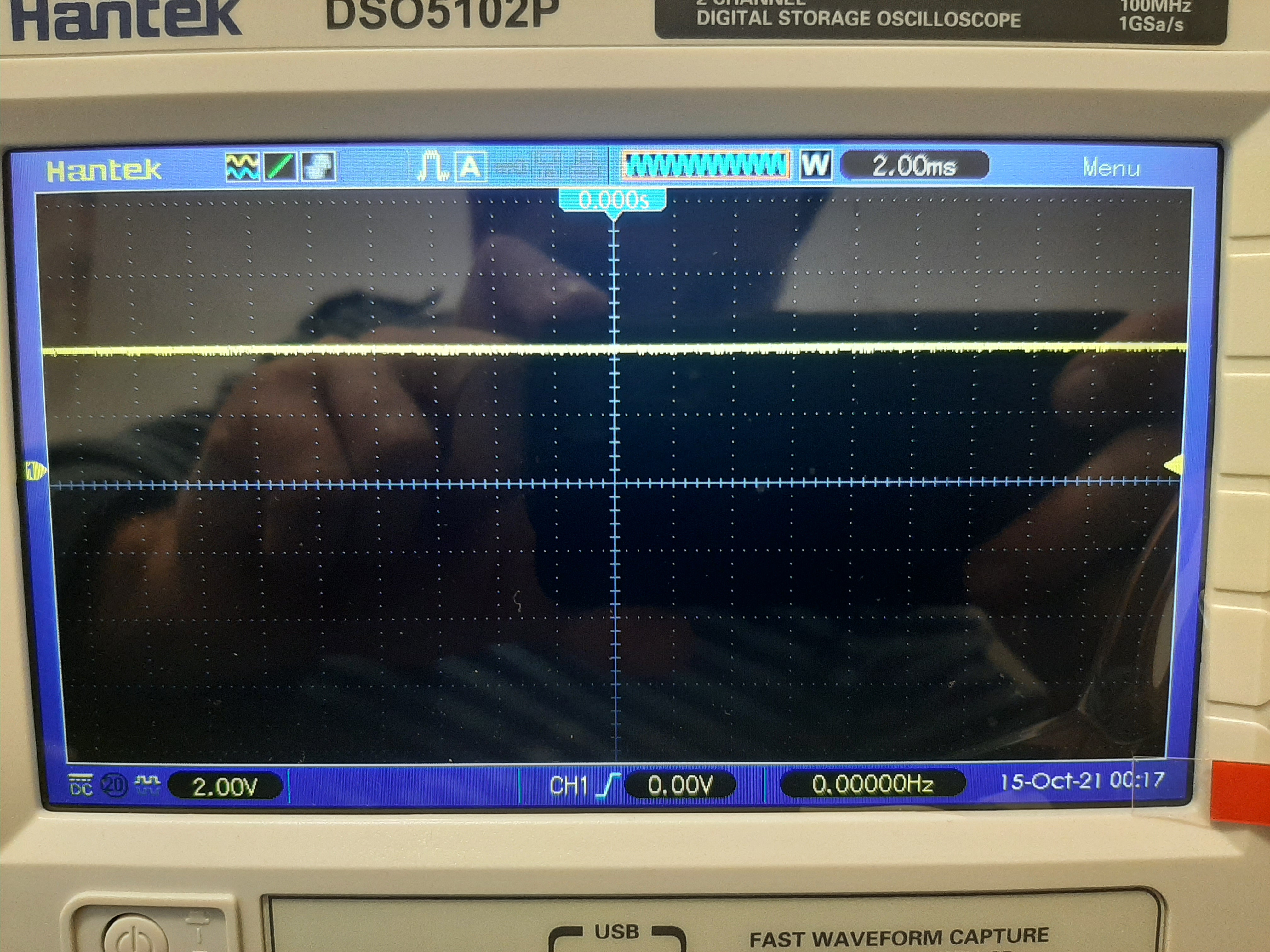

BATA_SCL1


Nie wiem czy dobrze wykonałem pomiar gdyż z oscyloskopem miałem w szkole średniej ostatnio do czynienia w dodatku analogowym.
Jeśli będzie potrzeba ponowie pomiar.
Pytanie tylko co z tym dalej?

Takie przebiegi oznaczają brak komunikacji KBC z baterią. Sprawdź to inaczej: odłącz zasilacz, podłącz baterię, ustaw oscyloskop na 1V/działkę (tak jak na 2 obrazku) a Trigger level ustaw na poziomie ok. 2-2.5V (przy kręceniu pokrętłem Level powinieneś mieć widoczną zieloną linię przerywaną, ułatwiającą ustawienie poziomu wyzwalania). Przyłóż oscyloskop do linii BATA_SDA1 i podłącz zasilacz. Przy poprawnej komunikacji KBC z baterią powinieneś widzieć paczki impulsów o amplitudzie -3V (czyli efektywnie impulsy powinny "schodzić" do poziomu 0V). To samo zrób dla linii BATA_SCL - pamiętaj o odłączeniu zasilacza przed przyłożeniem sondy do linii, ponieważ komunikacja może wystąpić na krótki czas (ok. 1-2 sekund) a potem na liniach SMBus będzie "cisza".

Wykonałem pomiary zgodnie z instrukcją.
Dla obu linii wyniki byłe jednakowe.

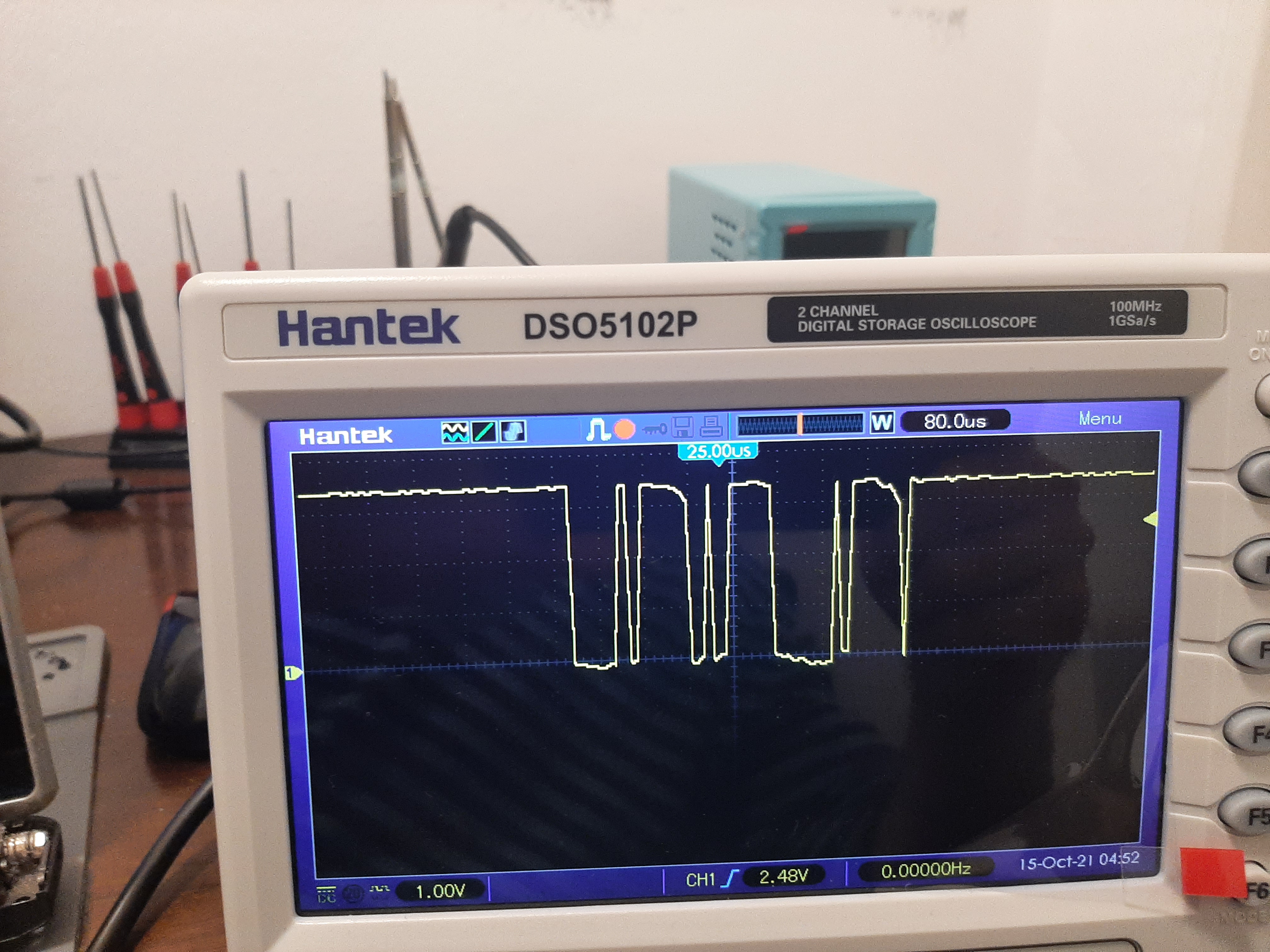

Zaraz po podłączeniu zasilacza pojawiał się sygnał:

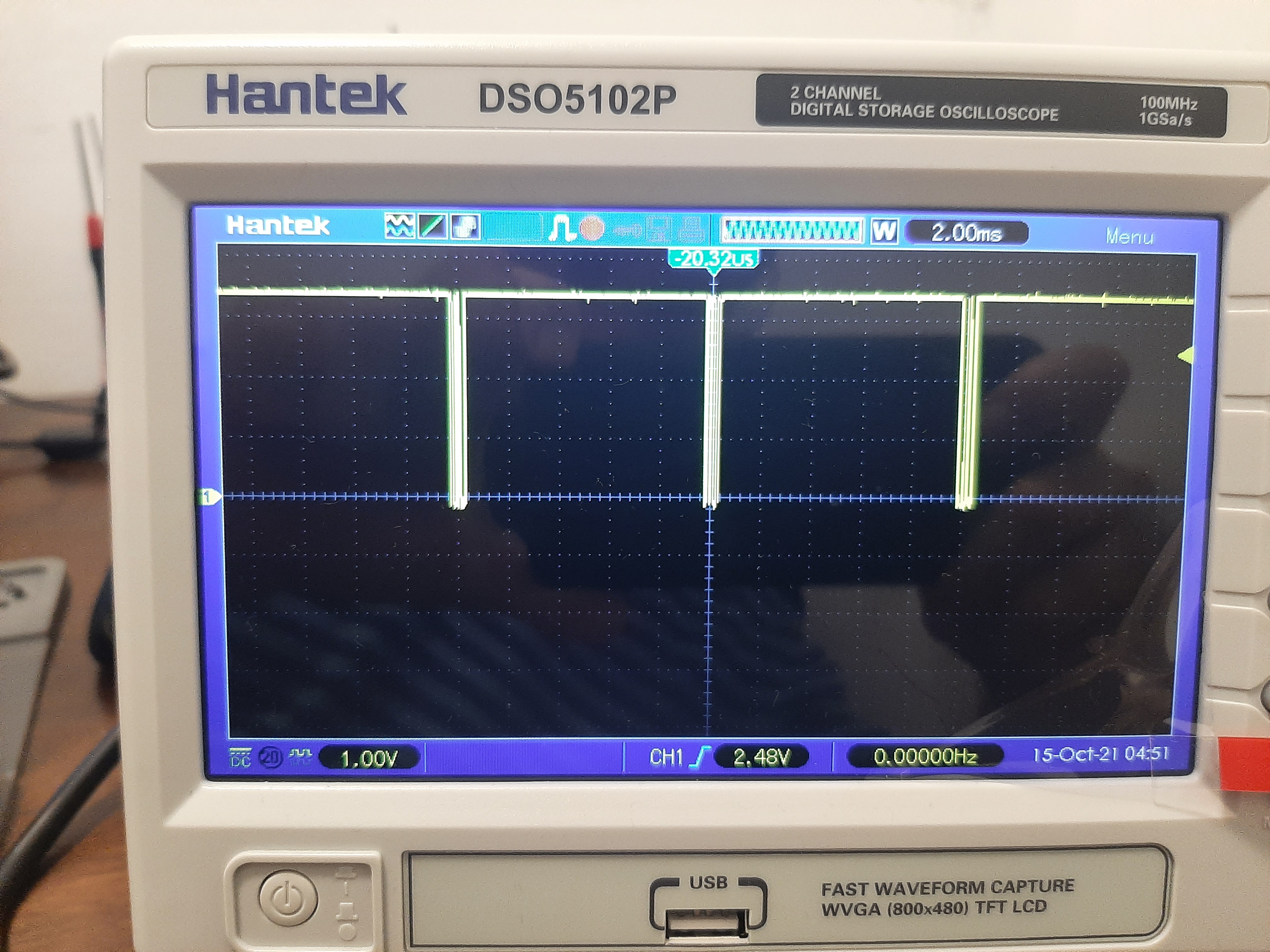

Chwilkę potem zmiana stanu na:

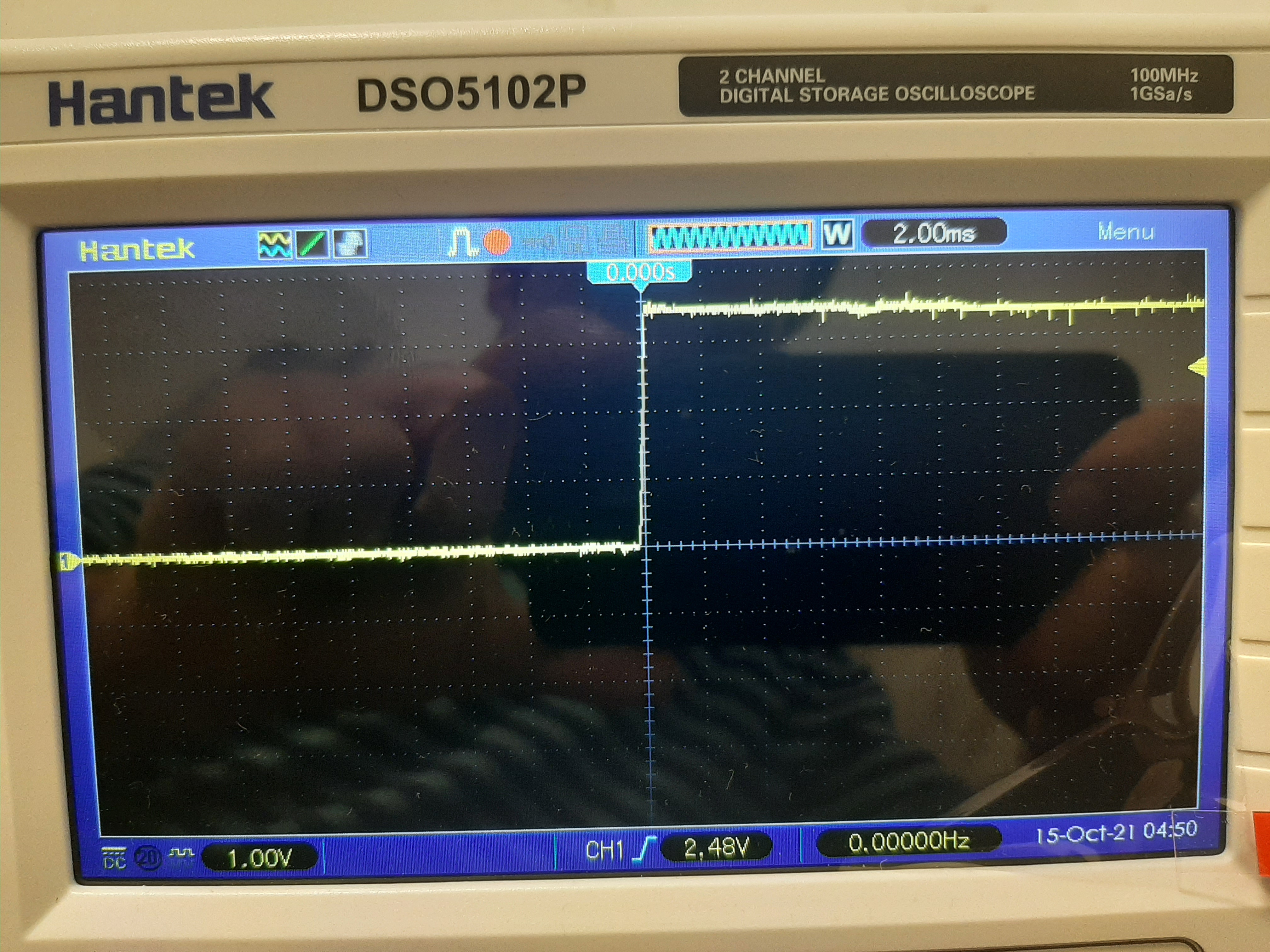

Ten sam wykres po rozciągnięciu:

Chwilkę potem brak było zmian i sygnał utrzymywał się na poziomie 3,3V
Całość działa się szybko w przeciągu 1-3sek.

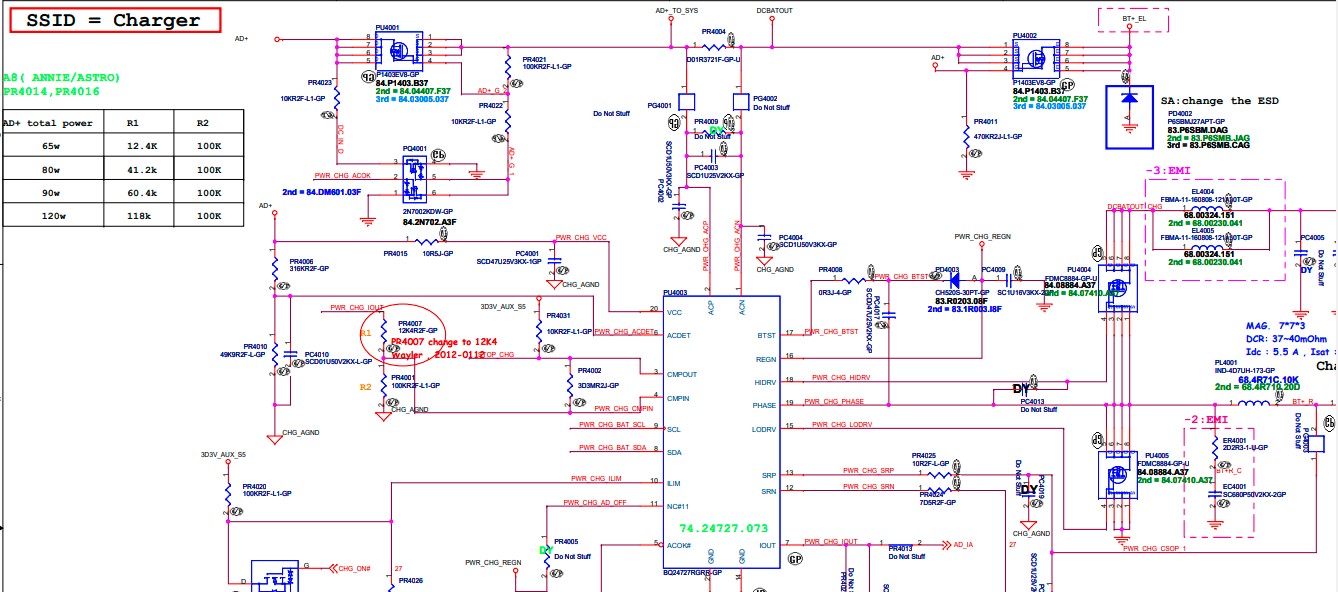

Zmierz rezystancję POMIĘDZY pinami 12 i 13 układu PU4003 (charger BQ24727). Oczywiście pomiar z całkowicie odłączonym zasilaniem.

Wykonałem pomiar rezystancji, pomiędzy 12 a 13 jest 17,7 ohm.

Pytanie odnośnie przebiegów z oscylatora, czy takie zachowanie/przebiegi są poprawne?
Czy powinno to inaczej wyglądać, jeśli tak to jak. Może jakiś screen żebym wiedział na przyszłość.

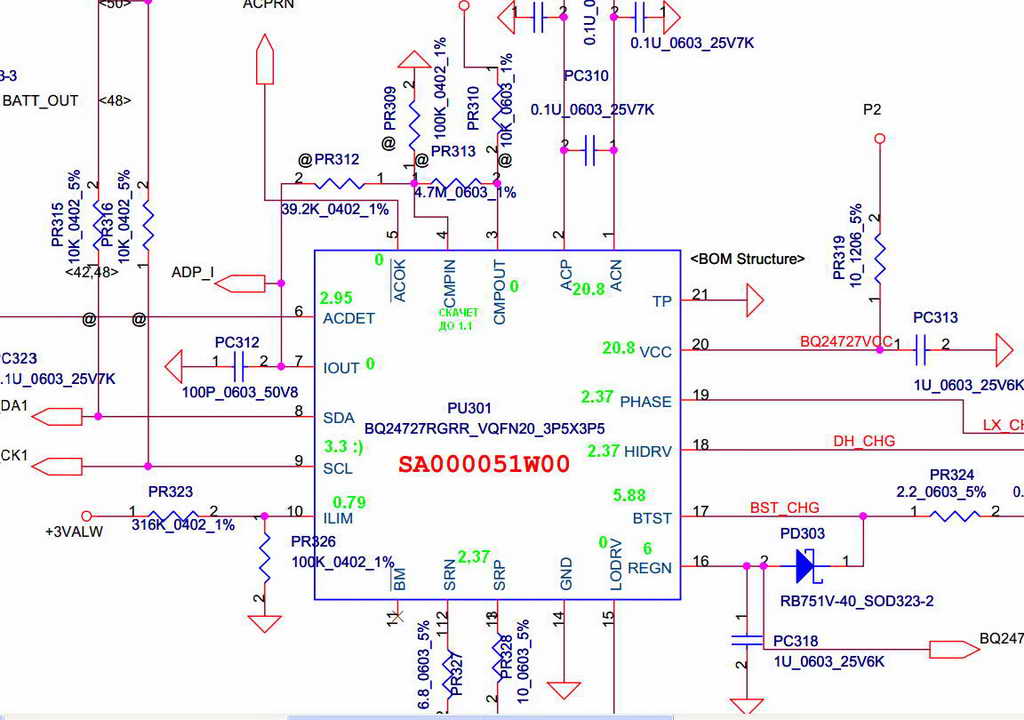

Znalazłem jeszcze w necie takie pomiary napięć na bq 24727:

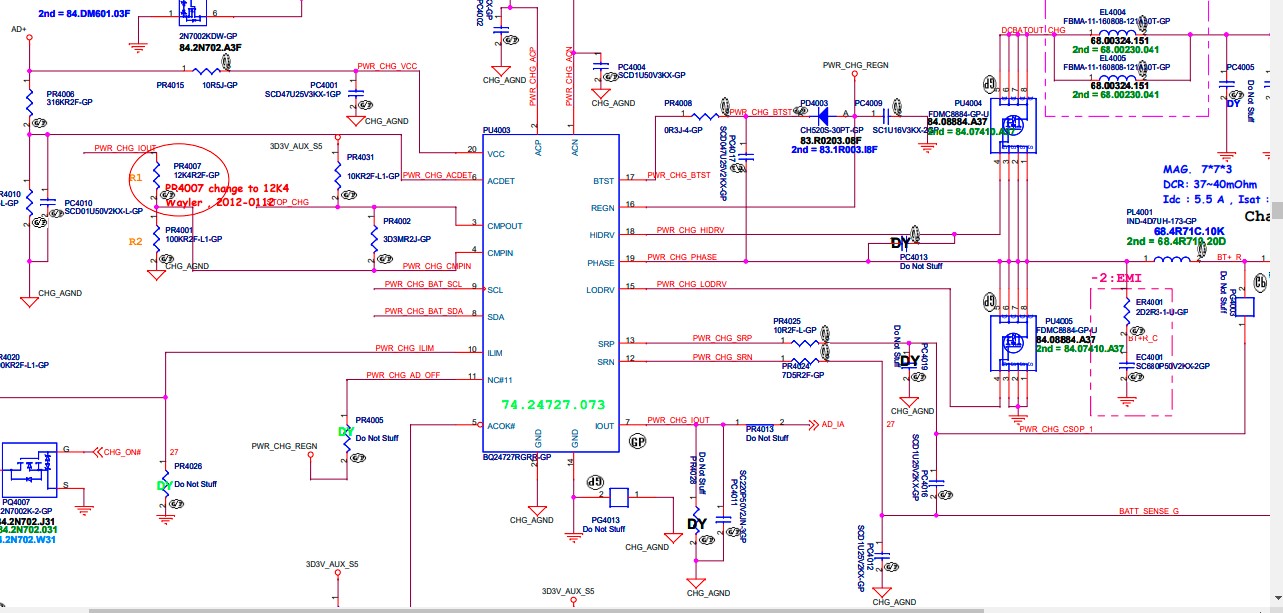

1. Bez podłączonej bateri:

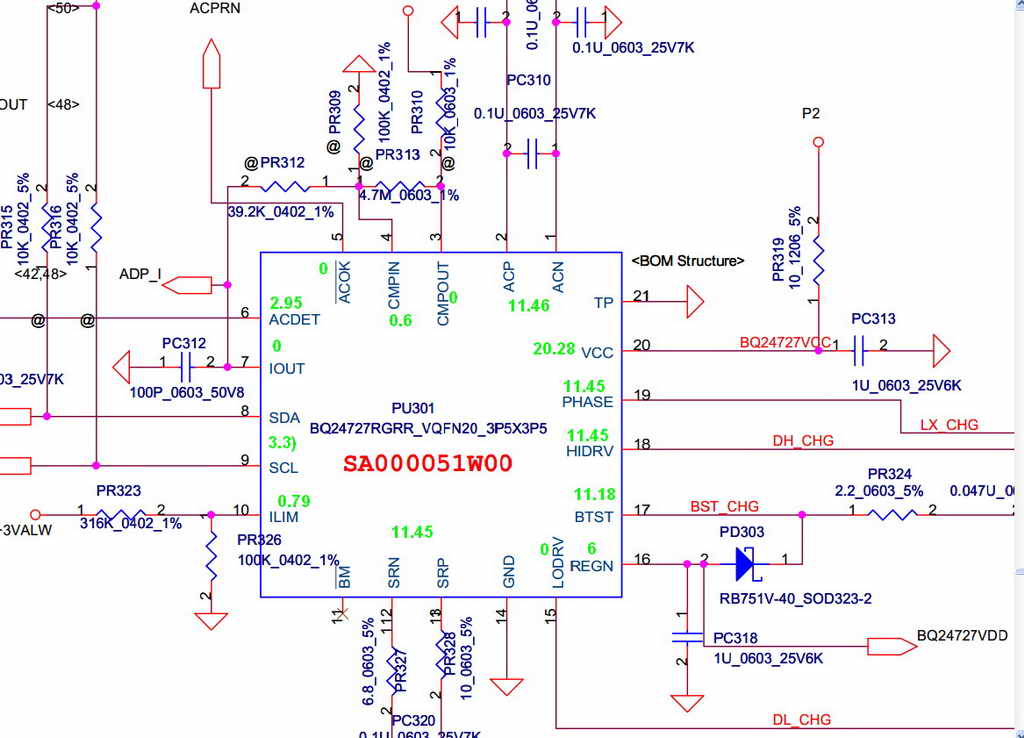

2. Z podłączoną baterią:


Czy te wartości są miarodajne i można się do nich odnieść w moim przypadku, bo jeśli tak to u mnie parę z wartości odbiega znacznie od tego co jest na tych obrazkach.

zipek napisał(a):Wykonałem pomiar rezystancji, pomiędzy 12 a 13 jest 17,7 ohm.

Czyli rezystory kompensacyjne są sprawne i nie ma przerwy w obwodzie rezystora pomiarowego.

zipek napisał(a):Czy te wartości są miarodajne i można się do nich odnieść w moim przypadku

Nie do końca - wyniki, podane na zdjęciu 2 (z podłączoną baterią), wskazują na przerwę w obwodzie pomiędzy głównym rezystorem pomiarowym i wyprowadzeniami ACP/ACN. U Ciebie na n. 1 i n. 2 powinno być - przy podłączonym zasilaczu i baterii - pełne napięcie zasilacza, czyli po 20V. Najlepiej będzie, gdy wykonasz identyczne pomiary u siebie (na wszystkich pinach PU4003) w trzech rundach:
- podłączony tylko zasilacz,
- podłączona tylko bateria,
- podłączony zasilacz i bateria.

Dzięki temu będziemy mogli stwierdzić, czy charger PU4003 pracuje poprawnie.

Pomiary:

- Tylko zasilacz
1 - ACN: 20,19V
2 - ACP: 20,19V
3 - CMPOUT: 0V
4 - CMPIN: 0V
5 - ACOK#: 0V
6 - ACDET: 2,753V
7 - IOUT: 0V
8 - SDA: 3,3V
9 - SCL: 3,3V
10 - ILIM: 3,3V
11 - NC#11: 0,68V
12 - SRN: 20,19V
13 - SRP: 20,19V
14 - GND
15 - LODRV: 0V
16 - REGN: 5,97V
17 - BTST: 19,90V
18 - HIDRV: 20,19V
19 - PHASE: 20,19V
20 - VCC: 20,18V

- Zasilacz + Bateria
1 - ACN: 13,08V
2 - ACP: 13,08V
3 - CMPOUT: 0V
4 - CMPIN: 0,1V
5 - ACOK#: 3,3V
6 - ACDET: 1,7V
7 - IOUT: 0,1V
8 - SDA: 3,3V
9 - SCL: 3,3V
10 - ILIM: 3,3V
11 - NC#11: 0,72V
12 - SRN: 13,03V
13 - SRP: 13,03V
14 - GND
15 - LODRV: 0V
16 - REGN: 5,97V
17 - BTST: 13,03V
18 - HIDRV: 13,03V
19 - PHASE: 13,03V
20 - VCC: Napięcie skacze w zakresie od 11 do 13,4V

- Bateria
1 - ACN: 0,7V i maleje
2 - ACP: 0,7V i maleje
3 - CMPOUT: 0V
4 - CMPIN: 0V
5 - ACOK#: 0V
6 - ACDET: 0V
7 - IOUT: 0V
8 - SDA: 0V
9 - SCL: 0V
10 - ILIM: 0V
11 - NC#11: 0,2V
12 - SRN: 0,2V
13 - SRP: 0,2V
14 - GND
15 - LODRV: 0V
16 - REGN: 0V
17 - BTST: 0V
18 - HIDRV: 0,161V
19 - PHASE: 0,159V
20 - VCC: 0V

Dodatkowo sprawdziłem, laptop startuje tylko na ładowarce. Na baterii i baterii + ładowarka nie uruchamia się.

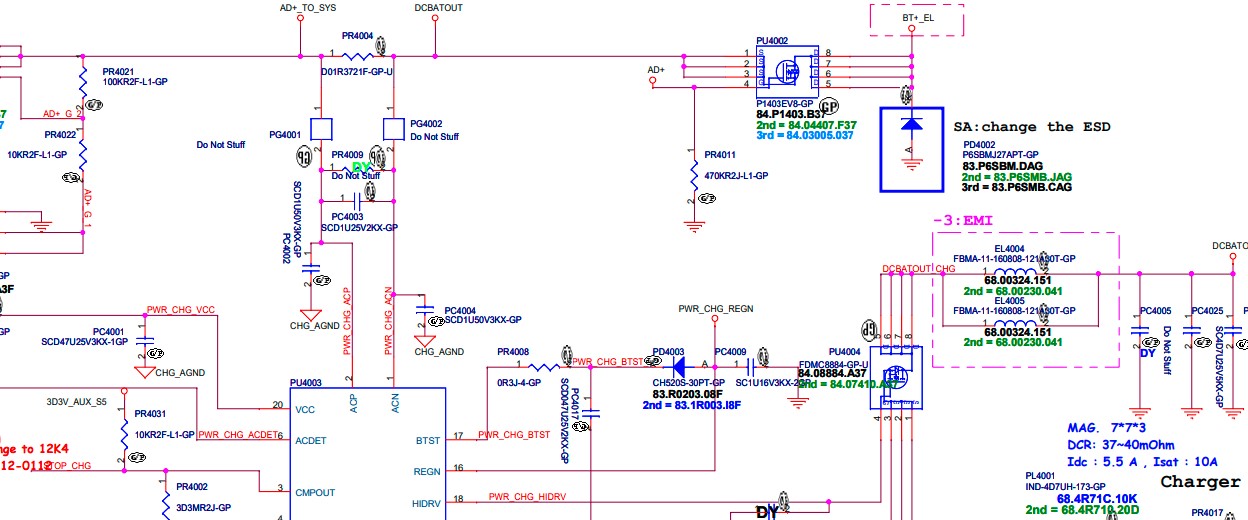

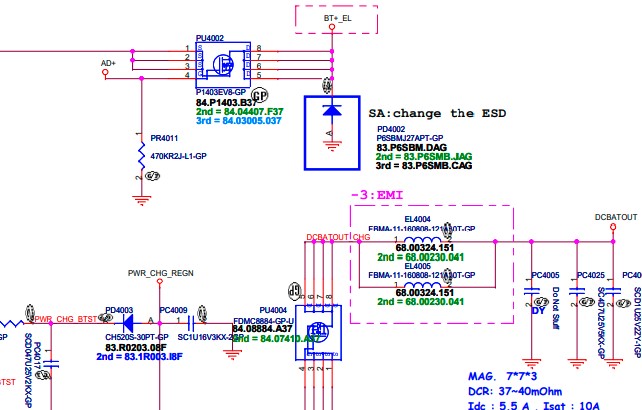

Idąc tym tropem sprawdziłem mosfet PU4002, jest zwarty między D - S.

zipek napisał(a):Idąc tym tropem sprawdziłem mosfet PU4002, jest zwarty między D - S.

I to jest przyczyną niepoprawnego działania płyty na zasilaczu z podłączoną baterią - ten "przełącznik" powinien być bezwzględnie rozwarty, jeśli podłączony jest zasilacz. Przy zwartym kluczu PU4002, w momencie podłączenia zasilacza "spotykają" się dwa napięcia o zupełnie różnych poziomach. Efekty łatwo przewidzieć (na niekorzyść baterii, która ma niższy potencjał). PU4002 do wymiany, rzecz jasna.

Dziwne jest tylko to, że wcześniej ze starą bateria i zasilaczu normalnie się uruchamiał. Wydaje mi się również że sprawdzałem ten mosfet i był ok wiec chyba zwarłem go podczas robienia pomiarów.

Witam, otrzymałem części zamienne, wylutowałem "uszkodzony" mosfet PU4002 który miał zwarcie D-S.

Po wlutowaniu nowego niestety, pomiar na tym mosfecie pokazuje zwarcie miedzy D-S (pomiar "brzęczka").
Pomiar w spadku diody również 0V.

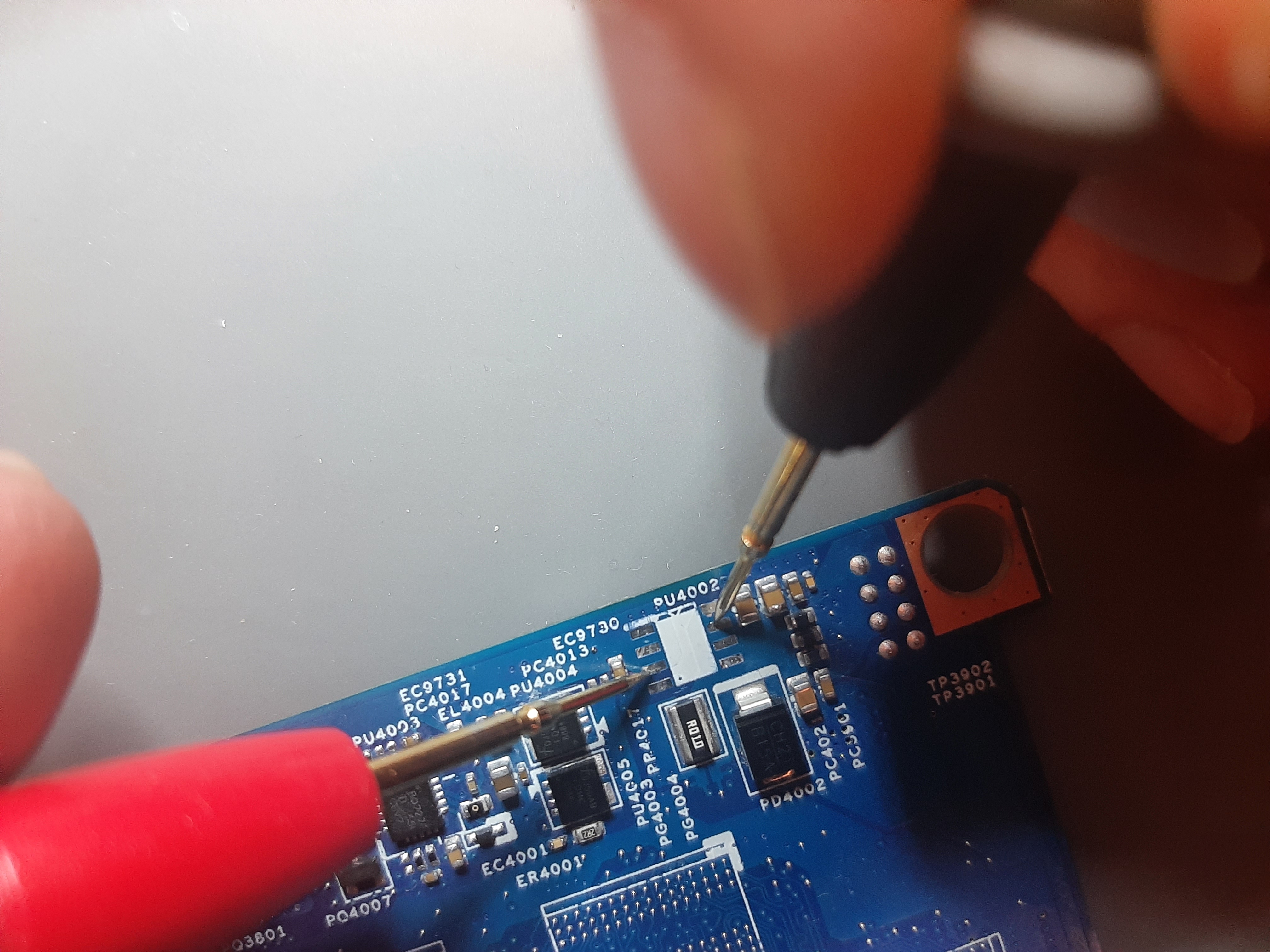

Po wylutowaniu mosfetu PU 4002 i wykonaniu pomiaru na padach płyty głównej w tescie "brzęczka"

Pady są zwarte pipczy.
Mosfety po wylutowaniu i sprawdzeniu w teście diody, są sprawne ~0,500V.
Brak ładowania.

Measure the resistance between D and S with the tester set in ohms, full scale 200, not with the buzzer that sounds even with resistances over 50 ohms .

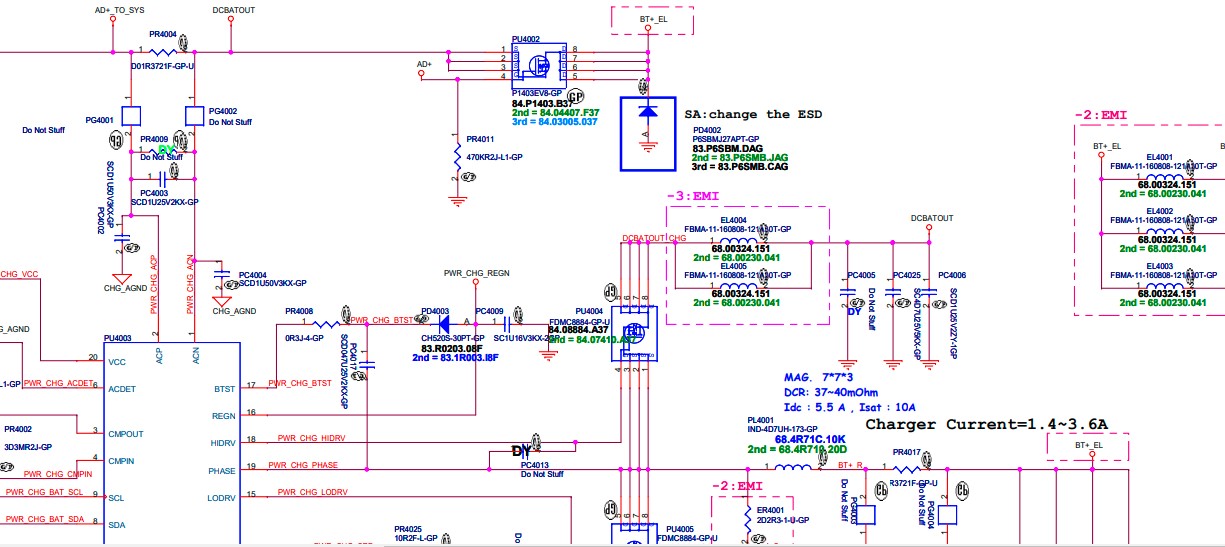

Witam, wykonałem pomiar rezystancji, był wysoki w kilo ohm, mierząc dalej sprawdziłem PU4004 który był już wcześniej wymieniony na nowy, okazało się że jest zwarty.

Po wylutowaniu wartości pomiarów są poprawne. Natomiast pytanie moje brzmi, dlaczego nowy PU 4004 uległ uszkodzeniu? Czy mogła to spowodować uszkodzona bateria? Czy może jest jeszcze coś uszkodzone co zarazem zwiera ten mosfet po uruchomieniu laptopa?

Maybe PU4003 was badly soldered.
To be sure, replace PU4003, PU4004, PU4005.
