#1 Acer Aspire F5-573.Po zwarciu.

przez trioda • 10 marca 2020, 21:49
Witam
Acer Aspire F5-573 płyta DAZAAMB16E0 REV:E
Brak reakcji na przycisk Power.Po wykonanych pomiarach zlokalizowałem zwarcie na jednym z układów PU8 zasilanie +VCCCORE.
Niestety uszkodzony układ PU8 przepuszczał napięcie VIN na PL4 wiec napięcie +VCCCORE wynosiło 19V.Po wymianie układu PU8 płyta częściowo ożyła.
Pomiary rezystancji na PL4 to tylko 2 Ω ,napięcie na PL4 to 1,05 V.

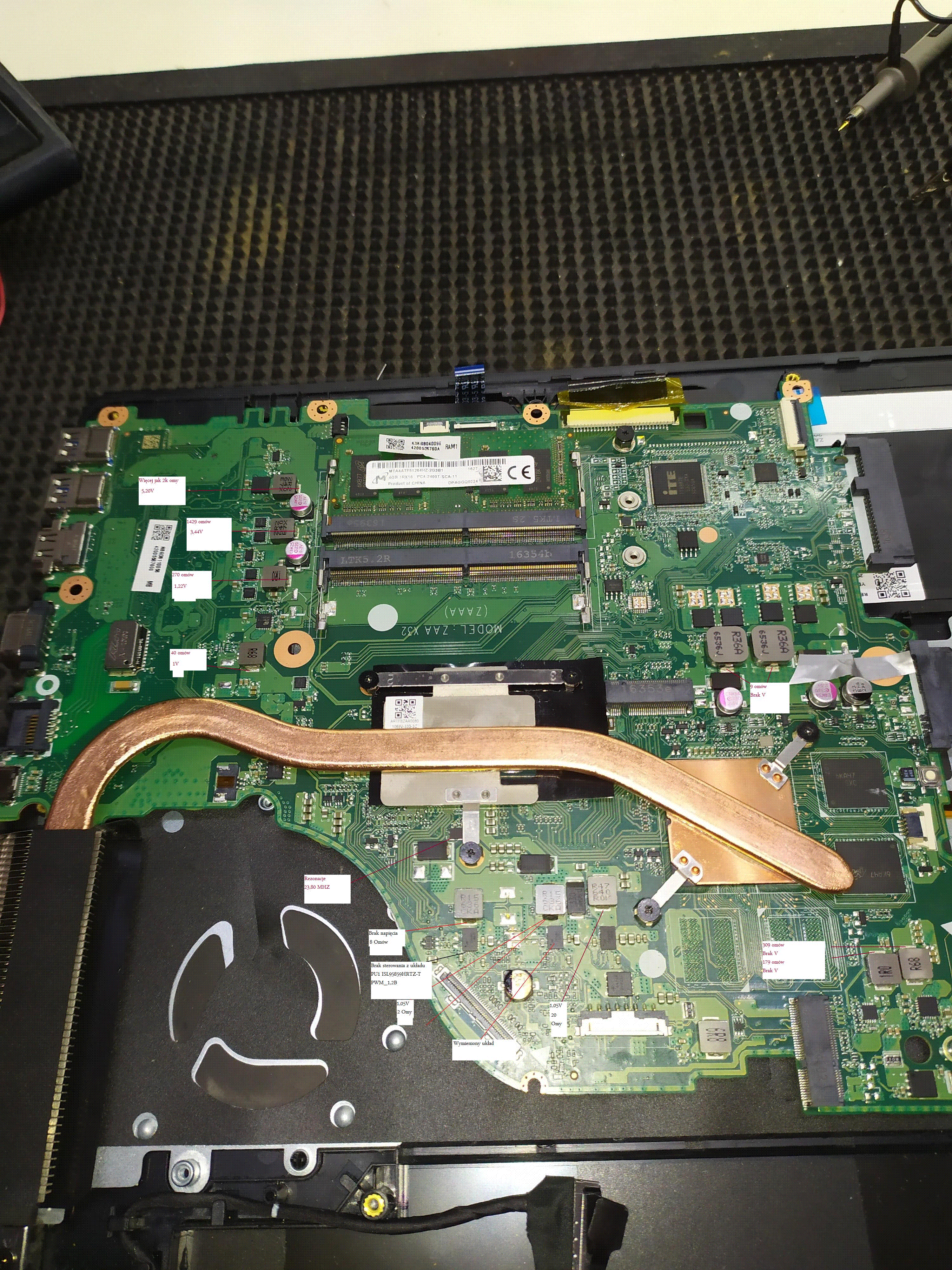

Na zdjęciu przedstawiam pomiary rezystancji na wyłączonej płycie oraz napięcia które są obecne po PWR_ON.Płyta po około 20 sekundach wyłącza się, ładowanie baterii działa.
Brak sterowania PWM1,2_B z układu PU1 ISL95859HRTZ.
Czy procesor ma prawo żyć po takim przepięciu?
Proszę o pomoc w dalszej diagnostyce.

Obrazek

Re: Acer Aspire F5-573.Po zwarciu.

przez Google Adsense [BOT] • 10 marca 2020, 21:49

#2 Re: Acer Aspire F5-573.Po zwarciu.

przez Greg974 • 16 marca 2020, 19:51
Witam
Mam właśnie taka płytę na stole u mnie na PL4 jest 5,8Ω (0,89V) na cewce PL3 jest 5,1(0V tu pojawia się napięcie w momencie uruchamiania systemu lub przy większym obciążeniu procesora ok. 1V) a na PL5 jest 12,5Ω (0,9V) . pozostałe pomiary się pokrywają. Myślę że jak poszło napięcie 19V to raczej proc tego nie przeżył. Na mojej płycie mam uszkodzony układ RTL2166 DP-VGA na zasilaniu też ma 2Ω

Pozdrawiam
