Re: Acer Aspire ES1-531 Wistron Domino_BA 14285-1 Charging Problem
przez Google Adsense [BOT] • 22 sierpnia 2018, 22:08
#3 Re: Acer Aspire ES1-531 Wistron Domino_BA 14285-1 Charging Problem
przez Machine • 23 sierpnia 2018, 08:50
If you are satisfied with my help, look here:
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
#4 Re: Acer Aspire ES1-531 Wistron Domino_BA 14285-1 Charging Problem
przez KenM0560 • 23 sierpnia 2018, 09:37
Hi

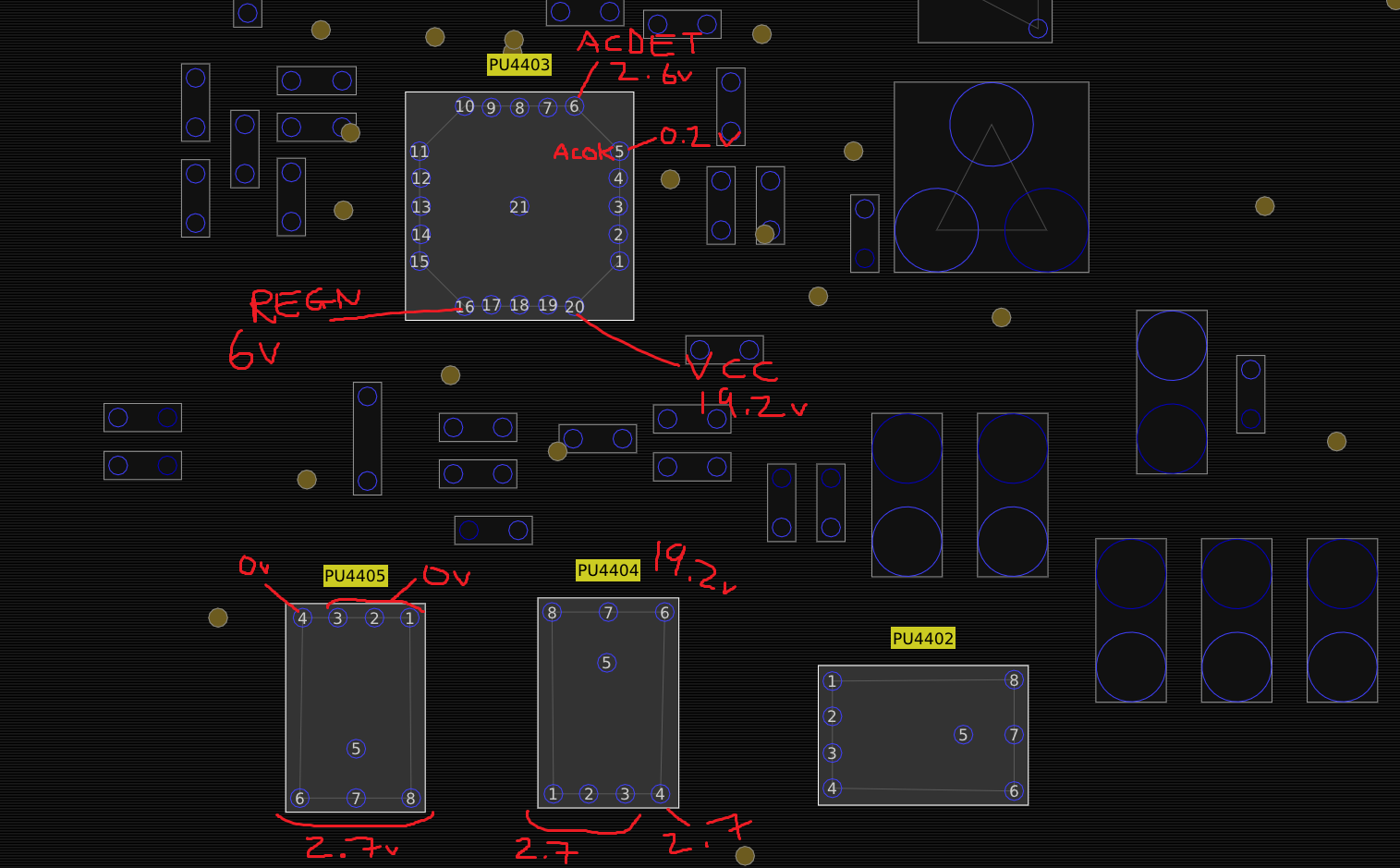

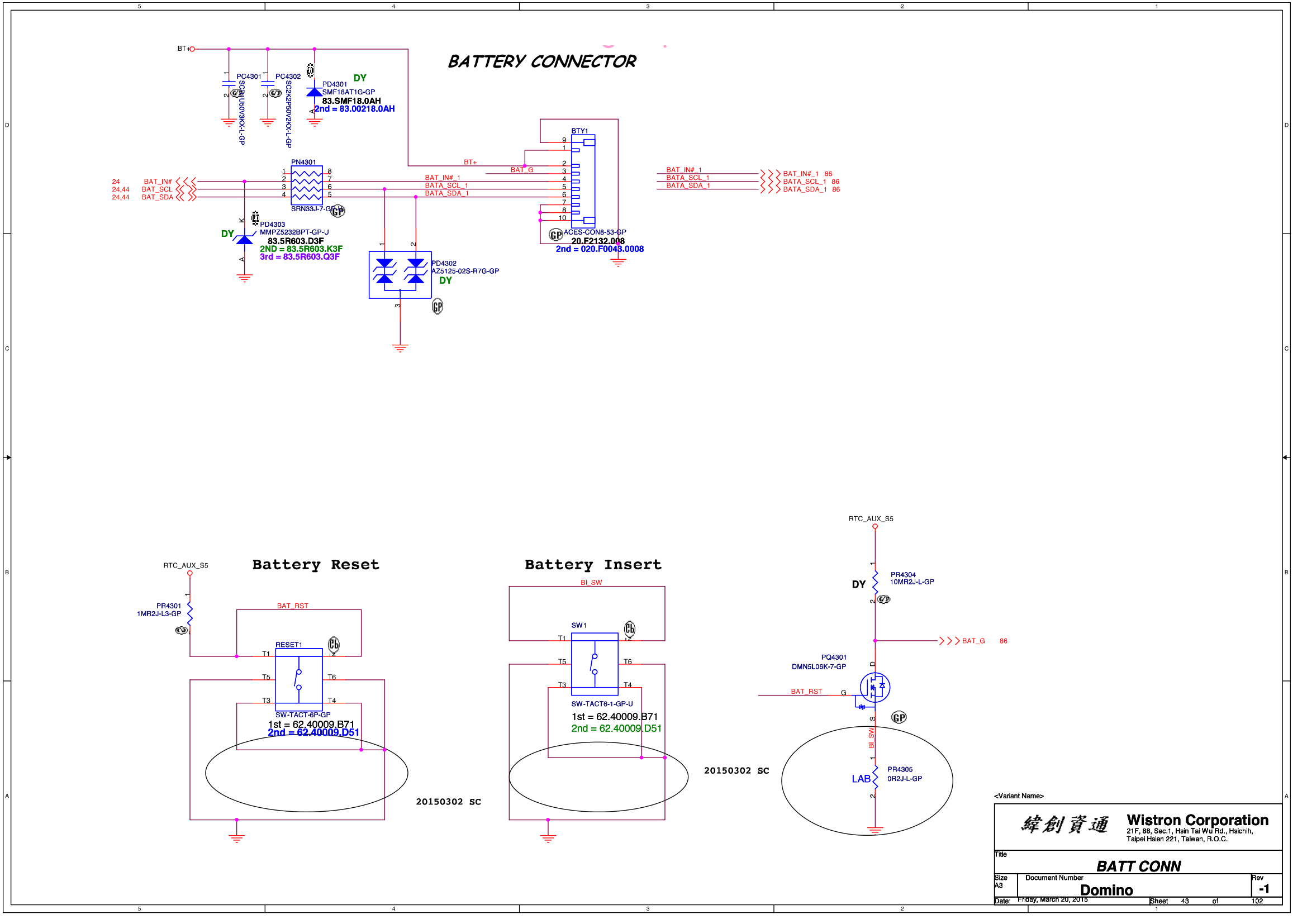

@Matic The voltage on the battery connector pins
WITHOUT BATTERY
Pin1 - 2.7V
Pin2 - 2.7V
Pin3 - 47mV
Pin4 - 3.3V
Pin5 - 3.3V
Pin6 - 3.3V
Pin7 - 0V
Pin8 - 0V
WITH BATTERY
Pin1 - 2.7V
Pin2 - 2.7V
Pin3 - 110mV
Pin4 - .300V
Pin5 - 3.3V
Pin6 - 3.3V
Pin7 - 0V
Pin8 - 0V
@Machine here are the readings from PN4301
Pin1 = Unconnected
Pin2 = BAT_IN# = 125k Ω
Pin3 = BAT_SCL = 32k Ω
Pin4 = BAT_SDA = 32k Ω
Pin5 = BATA_SDA_1 = 32k Ω
Pin6 = BATA_SDL_1 = 32k Ω
Pin7 = BAT_IN_1# = 126k Ω
Pin8 = Unconnected
Thanks for helping out
@Matic The voltage on the battery connector pins
WITHOUT BATTERY
Pin1 - 2.7V
Pin2 - 2.7V
Pin3 - 47mV
Pin4 - 3.3V
Pin5 - 3.3V
Pin6 - 3.3V
Pin7 - 0V
Pin8 - 0V
WITH BATTERY
Pin1 - 2.7V
Pin2 - 2.7V
Pin3 - 110mV
Pin4 - .300V
Pin5 - 3.3V
Pin6 - 3.3V
Pin7 - 0V
Pin8 - 0V
@Machine here are the readings from PN4301
Pin1 = Unconnected
Pin2 = BAT_IN# = 125k Ω
Pin3 = BAT_SCL = 32k Ω
Pin4 = BAT_SDA = 32k Ω
Pin5 = BATA_SDA_1 = 32k Ω
Pin6 = BATA_SDL_1 = 32k Ω
Pin7 = BAT_IN_1# = 126k Ω
Pin8 = Unconnected
Thanks for helping out
#5 Re: Acer Aspire ES1-531 Wistron Domino_BA 14285-1 Charging Problem
przez Machine • 23 sierpnia 2018, 10:07
If you are satisfied with my help, look here:
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
#6 Re: Acer Aspire ES1-531 Wistron Domino_BA 14285-1 Charging Problem
przez KenM0560 • 23 sierpnia 2018, 10:15
I have 2 batteries, and they both read around 120mV when plugged in on pin1, (No power supply).
You think both batteries are dead? no problem with motherboard? Both batteries were already depleted 0% so there was no "charge" left in them.

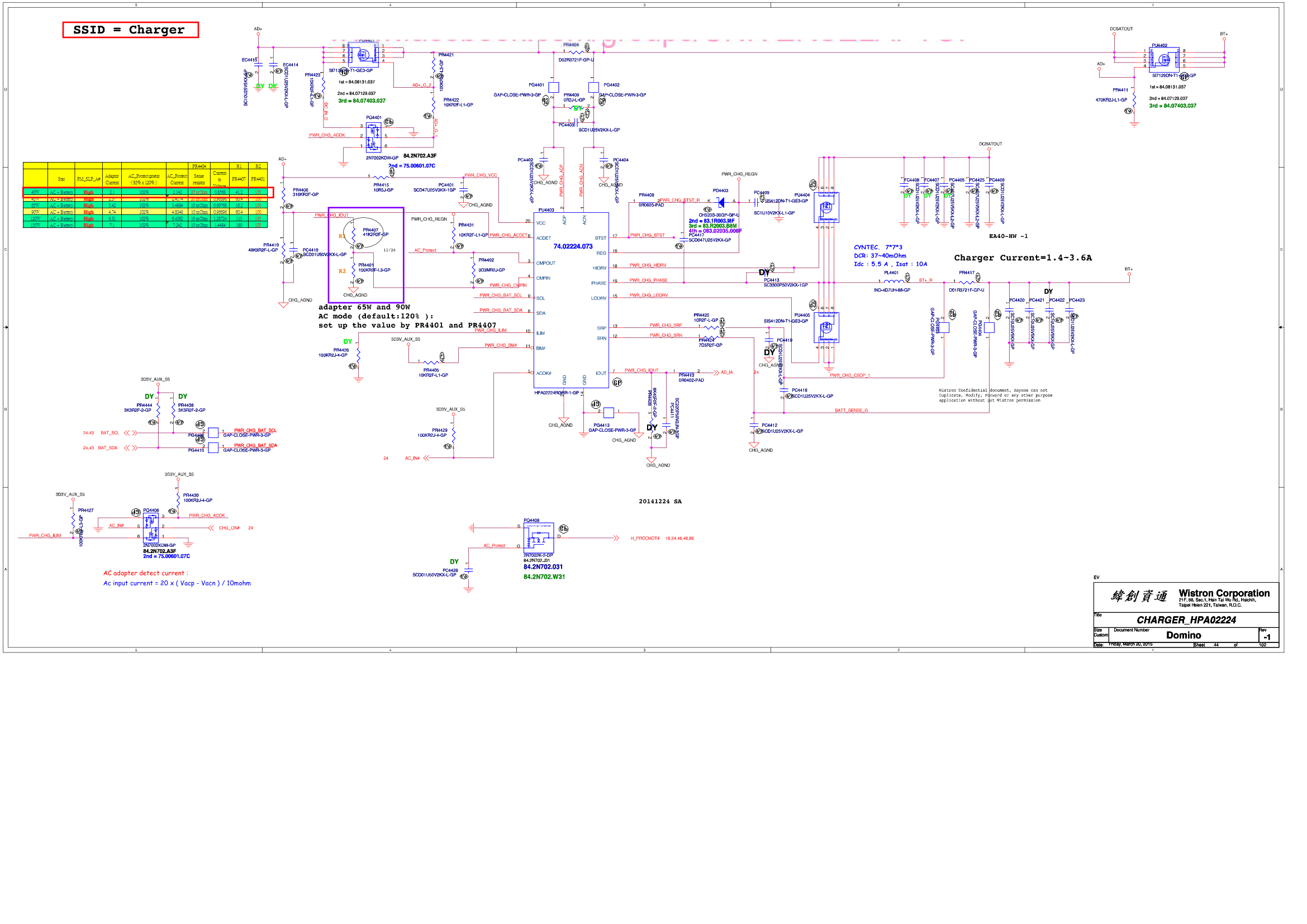

If i lift one side of Coil PL4401 up, the voltage goes up from 2.7V to 5.5V on the Phase side. Does this show anything?
Or is it i have 2 dead batteries?
You think both batteries are dead? no problem with motherboard? Both batteries were already depleted 0% so there was no "charge" left in them.
If i lift one side of Coil PL4401 up, the voltage goes up from 2.7V to 5.5V on the Phase side. Does this show anything?
Or is it i have 2 dead batteries?
#7 Re: Acer Aspire ES1-531 Wistron Domino_BA 14285-1 Charging Problem [ROZWIĄZANY]
przez Machine • 23 sierpnia 2018, 16:05
If you are satisfied with my help, look here:
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
integracja-funkcji-pomogl-z-zamykaniem-tematu-i-oznaczaniem-go-jako-rozwiazany-t11083.html
Helped to point
