#1 Acer Aspire 9414ZWSMi - przetwornica GPU brak napięcia

by mario • 22 June 2011, 15:37
Witam

Laptop: Acer Aspire 9414ZWSMi
Płyta: MYALL2

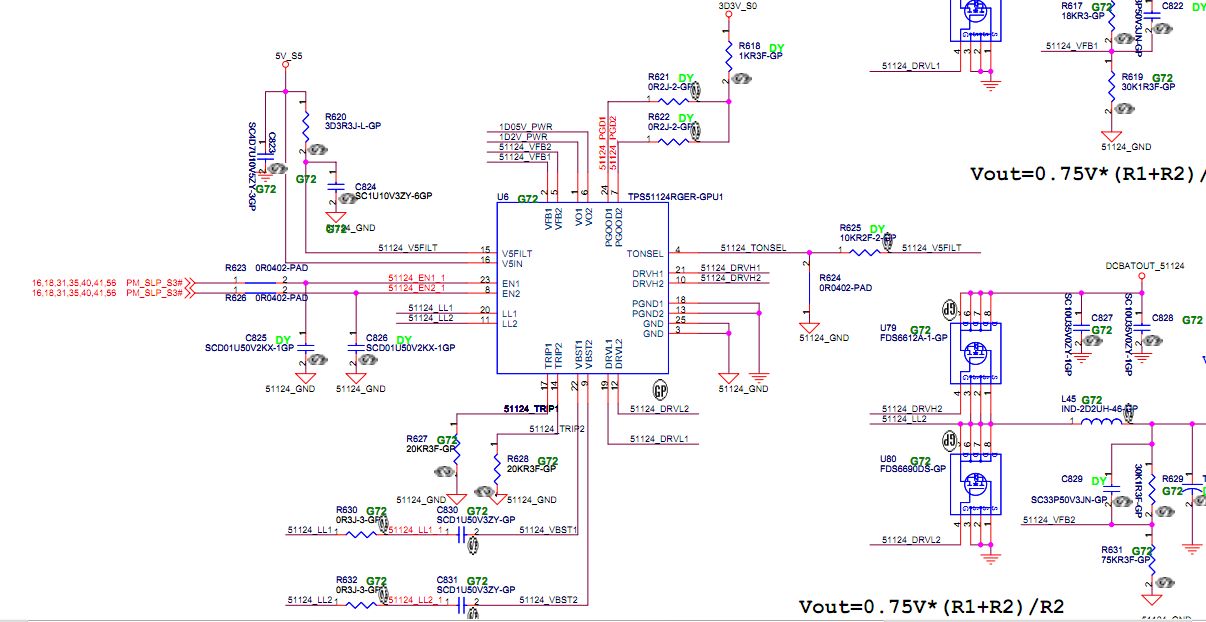

Mam takiego pacjenta, który miał problem z grafiką. Po wymianie układu płyta rusza, z procesorem i ram pobiera 0,8A, ale nie ma zasilania GPU. Brak napięcia na L44 i L45. Pomierzyłem sobie U6 czyli TPS 51124. Są sygnały enable, ale brakuje PGOOD. Na płycie nie ma rezystorów R618, R621, R622.

Moje pytanie brzmi czy brakujące rezystory powinny być na płycie i co może blokować tą przetwornice, przy założeniu, że wcześniej pracowała normalnie?

Będę wdzięczny za sugestie. Pozdrawiam.

Re: Acer Aspire 9414ZWSMi - przetwornica GPU brak napięcia

by Google Adsense [BOT] • 22 June 2011, 15:37

#2 Re: Acer Aspire 9414ZWSMi - przetwornica GPU brak napięcia

by danb • 22 June 2011, 17:08
Mam identyczną płytę i tych elementów nie ma fizycznie na płycie.

#3 Re: Acer Aspire 9414ZWSMi - przetwornica GPU brak napięcia

by willyvmm • 22 June 2011, 17:46
Sprawdź czy masz sygnały z KBC na 8 i 23 nóżce

#4 Re: Acer Aspire 9414ZWSMi - przetwornica GPU brak napięcia

by Pawelbul • 22 June 2011, 18:00
Skoro masz sygnały enable to możesz jeszcze sprawdzić czy masz zasilanie na n15. n16. Jeśli jest i nic ci się nie odpadło przy lutowaniu grafiki to pozostaje podmiana TPS-a.

-- środa, 22 czerwca 2011, 18:30 --

Na cewkach nie masz zwarcia do masy?

Re: Acer Aspire 9414ZWSMi - przetwornica GPU brak napięcia

by Google Adsense [BOT] • 22 June 2011, 18:00
Similar Topics
Acer Aspire A515-55G - brak napięcia na GPU
  Acer V3-371-557X | Brak napięcia 3.3/5V, nagrzewa się przetwornica  [SOLVED]
Przetwornica 3,3V napięcie na wyjściu spada po przekroczeniu napięcia VIN 7V
Acer AN517-52 LA-K862P Brak napięcia +VCC_GT brak obrazu
  Acer Nitro5, płyta LA-J891P. Brak napięcia CMSRC  [SOLVED]
Acer AN515-54 brak napięcia 3V na cewce PL301
