#1 ACER ASPIRE 5551G urwany element na płycie głównej

przez barteksokol • 8 sierpnia 2013, 11:43
Witam.

Płyta głowna NEW75 LA-5912P Rev 1.0 2010-03-02 z laptopa ACER aspire 5551G. Zlokalizowałem pęknięty element w okolicach mostka południowego. Układ oznaczony symbolem EAKD. Załączam zdjęcie z oznaczeniem pękniętego elementu.
Pytanie. Czy ten element może mieć wpływ na brak obrazu podczas uruchomienia komputera?

Obrazek

Re: ACER ASPIRE 5551G urwany element na płycie głównej

przez Google Adsense [BOT] • 8 sierpnia 2013, 11:43

#2 Re: ACER ASPIRE 5551G urwany element na płycie głównej

przez farmer • 8 sierpnia 2013, 11:57
Y3 - rezonator kwarcowy RTC 32.768KHZ
Może być powodem.

#3 ACER ASPIRE 5551G urwany element na płycie głównej

przez barteksokol • 8 sierpnia 2013, 19:01
Witam

Płyta główna NEW75 LA-5912P Rev 1.0 2010-03-02 z laptopa ACER aspire 5551G. Zlokalizowałem pęknięty element w okolicach mostka południowego. Układ oznaczony symbolem EAKD.

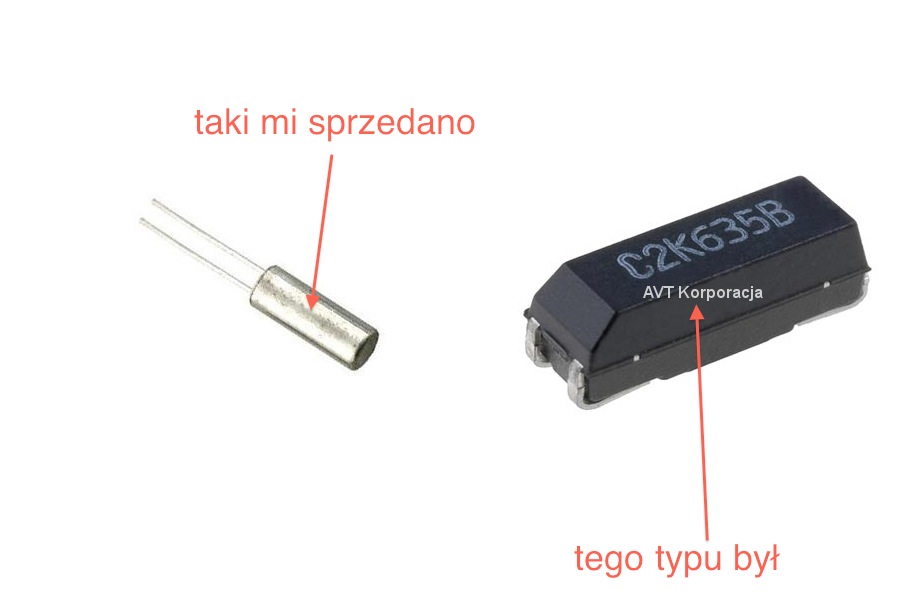

Wiem już, że urwany element to rezonator kwarcowy RTC 32.768KHZ. Byłem dzisiaj w sklepie i sprzedawca sprzedał mi rezonator jak na zdjeciu, powiedział, że będzie dobry ( pokazałem mu ten urwany rezonator ) :
Obrazek

Pytanie. Czy mogę go wlutować w miejsce starego?? Czy muszę kupić rezonator typu SMD??

Ostatnio edytowano 8 sierpnia 2013, 21:03 przez Vogelek23, łącznie edytowano 1 raz. Powód: Wątki scalono - proszę następnym razem zapytać obsługę forum o możliwość otwarcia starego wątku, zamiast tworzyć nowy.

#4 Re: ACER ASPIRE 5551G urwany element na płycie głównej

przez Vogelek23 • 8 sierpnia 2013, 19:25
Jak już Kolega zapożycza zdjęcia z innych witryn, wskazane jest podać źródło zdjęcia, aby nie być posądzonym o kradzież.

Co do pytania - może Kolega zamontować ten rezonator, o ile częstotliwość jest taka sama. Proszę tylko podkleić kawałek taśmy kaptonowej pod nim, aby nie spowodować zwarcia przez metalową obudowę. Samą obudowę zaś można połączyć z masą.

#5 Re: ACER ASPIRE 5551G urwany element na płycie głównej

przez barteksokol • 8 sierpnia 2013, 20:56
załączam zdjęcie płyty głównej z oznaczonym polem gdzie nalezy wlutowac nowy elemet, który kupiłem :
Obrazek

Pytanie. Jak go wlutować, w które pola ??

#6 Re: ACER ASPIRE 5551G urwany element na płycie głównej

przez Vogelek23 • 8 sierpnia 2013, 21:09
Patrząc na zdjęcie: wyprowadzenia rezonatora należy dolutować do dwóch dolnych padów. W przypadku niestabilnego działania, należy dodatkowo dolutować metalową obudowę (np. za pomocą drutu srebrzankowego) do dwóch górnych padów.

Na marginesie: pytanie było niepotrzebne, ponieważ wystarczyło sprawdzić miernikiem, które dwa pady (z czterech dostępnych) są połączone z masą - te pady, które nie są połączone z masą, to wyprowadzenia rezonatora.

Proszę pamiętać, że tu nie uczymy podstaw elektroniki - te trzeba po prostu znać, zabierając się za jakiekolwiek próby naprawy płyty głównej laptopa.

#7 Re: ACER ASPIRE 5551G urwany element na płycie głównej

przez barteksokol • 8 sierpnia 2013, 21:58
Wlutowanie rezonatora w dolne pady dało pożądany efekt. laptop się uruchomił
