#1 Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez KenM0560 • 5 września 2019, 10:23
Hi all

I have a Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) laptop. It powers on (power light and fan spin) but there is no display on screen. I have tried with an external monitor and it does not display either. I reset cmos battery, and held power button down for ESD discharge etc with no change.

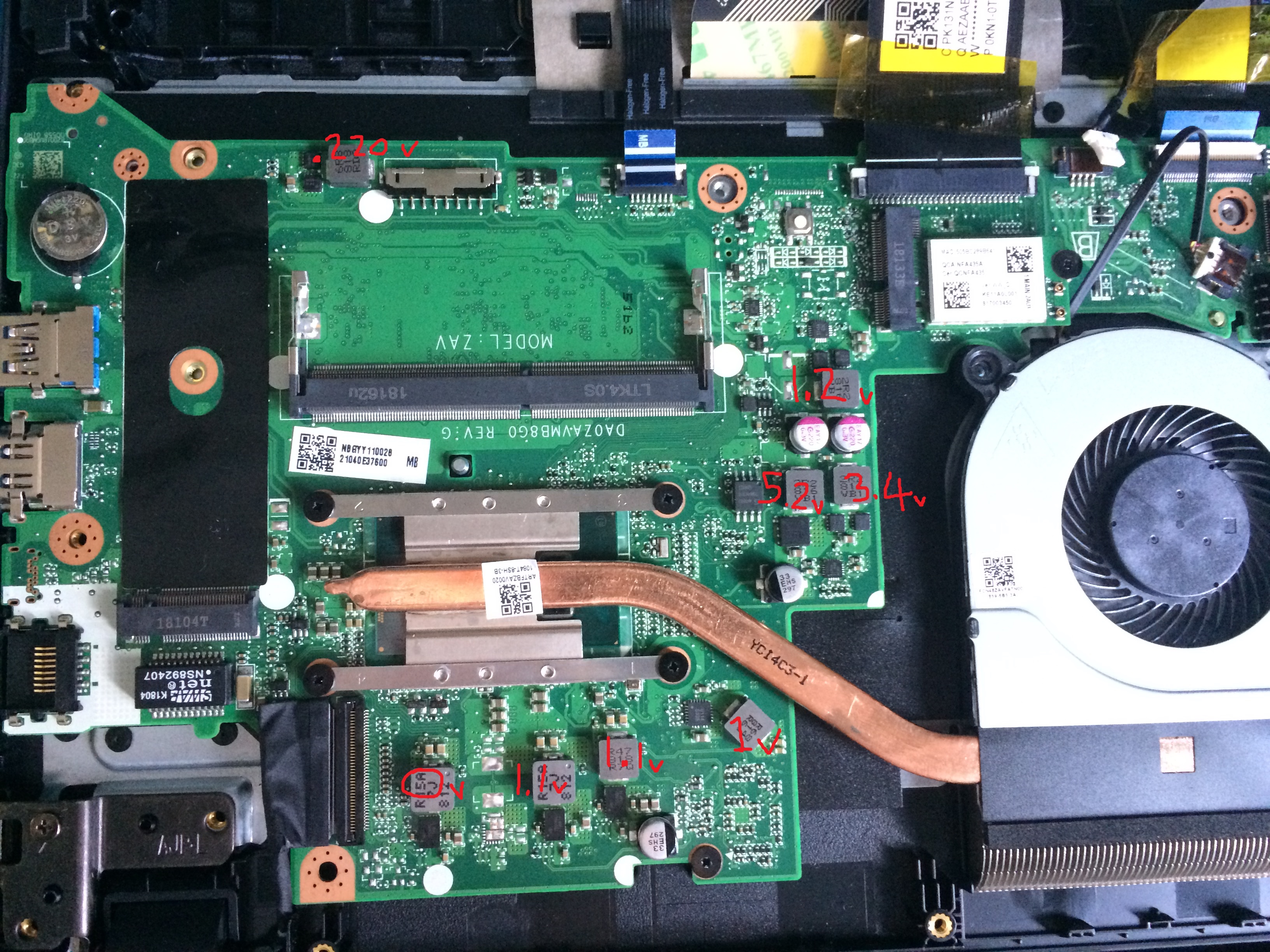

I have voltage on the coils (see below picture). I have programmed the bios with file from this site and still no change.
https://www.elvikom.pl/acer-aspire-3-a315-51-da0zavmb8g0-rev-g-25b64csig-bios-wsad-t56336.html

Obrazek

Any help would be appreciated.
Thank you

Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez Google Adsense [BOT] • 5 września 2019, 10:23

#2 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez matic • 5 września 2019, 10:32
Hello!

Measure the resistance to ground on coil with 0V near the eDP connector.

#3 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez KenM0560 • 5 września 2019, 10:39
Hi

Resistance to ground on the 0V coil is 17Ω

#4 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez matic • 5 września 2019, 10:41
Try to reflash the KBC chip with programmer. Don't forget to save the old dump.

#5 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez KenM0560 • 5 września 2019, 10:44
Ok, KBC is IT8987E. Is that programmable?

I will use EC rom from this site, i think you posted the file. Thanks

#6 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez matic • 5 września 2019, 10:56
KenM0560 napisał(a):Ok, KBC is IT8987E. Is that programmable?
Yes, it is.

KenM0560 napisał(a):I will use EC rom from this site, i think you posted the file. Thanks
No, I didn't post the BIOS/EC file for that board on this forum. It seems that the EC file for that board is currently not uploaded to this forum.

#7 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez KenM0560 • 5 września 2019, 11:03
My mistake, i believe you posted the DA0Z8PMB8D0 Acer Aspire A315-31 not the A315-51 model.

I cant seem to find a dump for the A315-51 model online.

#8 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez matic • 5 września 2019, 11:21
KenM0560 napisał(a):I cant seem to find a dump for the A315-51 model online.
You can open a new topic in "DOCUMENTATION & BIOS/EFI REQUEST" department and ask for KBC chip dump. Don't forget to specify the major ICs' markings according to the rules.

#9 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez KenM0560 • 9 września 2019, 14:51
I managed to find another Acer Aspire A315-51 on the shelf. This had a working EC and BIOS, i backed these up and programmed them onto the faulty Acer and the blank screen issue still presists.

Do you know where to go next from here?

I have the EC & BIOS files if anybody needs them by the way.

#10 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez matic • 9 września 2019, 18:31
Measure the power consumption (in mA) of the board, when the laptop is turned on with and without RAM memory.

#11 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez KenM0560 • 9 września 2019, 19:11
It is consuming 620mA, im getting fan spin and the LEDs are on. It has onboard memory also.

With an extra 8GB DDR4 dimm in memory slot (aswell as 4GB onboard) it is consuming 730mA.

#12 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez matic • 9 września 2019, 20:21
Unfortunately it is most likely bad APU hybrid.
You can try to reflow it first.

#13 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez KenM0560 • 9 września 2019, 21:25
ok thats a shame. i will try a reflow, otherwise i will use it for spare parts.

How long shall i apply the heat for the reflow and at what temps? I only have a heatgun, no heating plate etc.

Thanks for your help diagnosing the problem.

#14 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez matic • 9 września 2019, 21:51
KenM0560 napisał(a):How long shall i apply the heat for the reflow and at what temps? I only have a heatgun, no heating plate etc.
Do not try to reflow it with hot air gun, because you will at 99% damage the APU (you may also damage the PCB board itself). Use proper equipment (BGA rework station) or nothing.

#15 Re: Acer Aspire 3 A315-51 (ZAV - DA0ZAVMB8G0) - Power on, No display.

przez KenM0560 • 9 września 2019, 22:42
Ok thanks, i do not have the equipment. i will dismantle for spare parts.
