ACER AN515-57-577G - brak obrazu

Laptop po włączeniu przycisku POWER pobiera ok 30mA. Poniżej zamieszczam pomiary napięć na cewkach.

Edit: poprawiłem zdjęcie na prawidłowe:

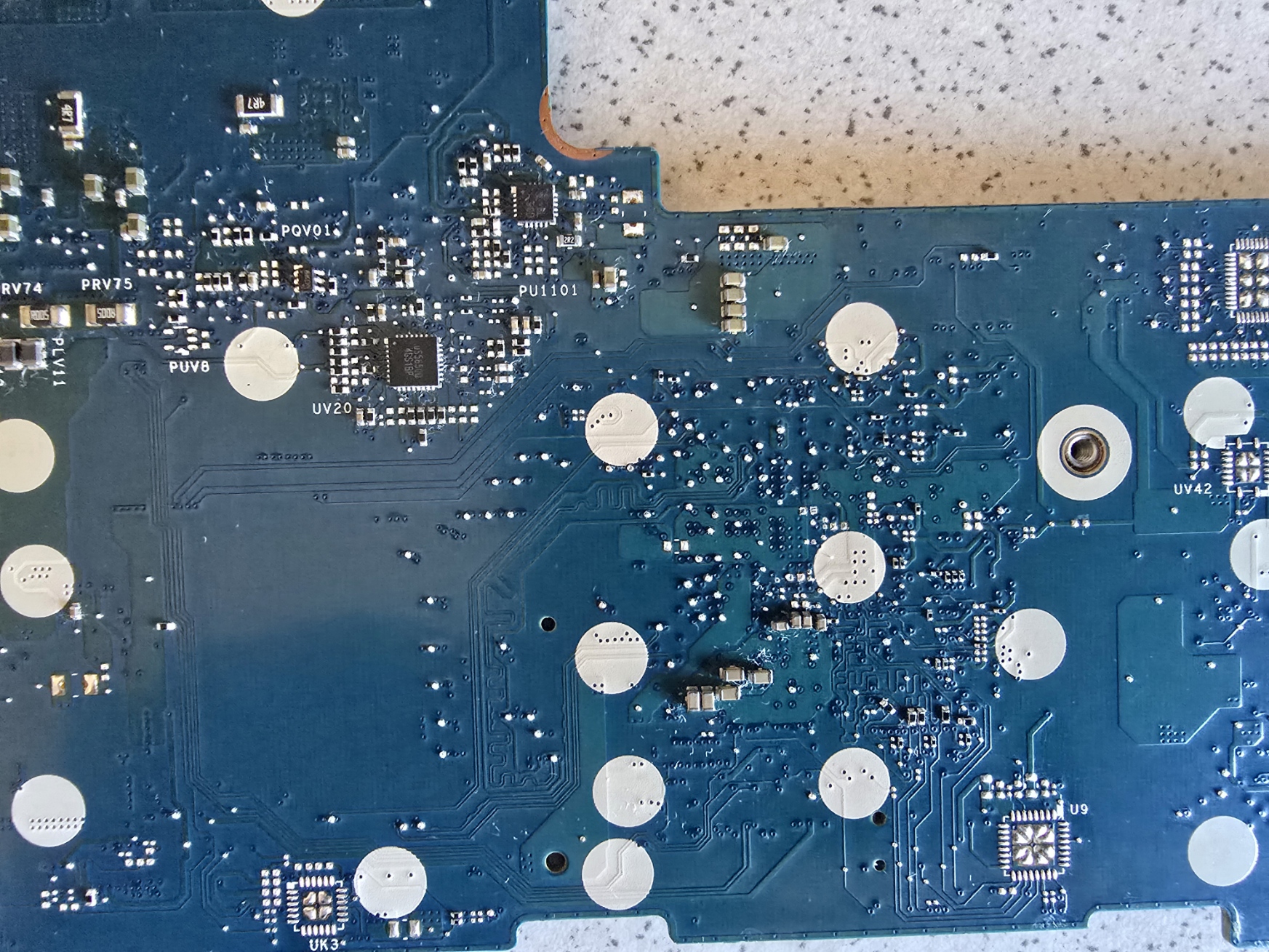

Czy rezystancja na cewkach od VGA nie jest za niska? Podawałem na te cewki napięcie 0.8V i mam pobór prądu 1.16A

płyta: GH51G LA-L181P
VGA: GN20-P1-A1

Cześć,
Zmierz rezystancję do masy na PL1801.

Zmierz napięcie na n.9 PU301, oraz PL1801 po włączeniu, gdy laptop pobiera ok 30mA.

clops35 hat geschrieben:Zmierz rezystancję do masy na PL1801.

Zmierz napięcie na n.9 PU301, oraz PL1801 po włączeniu, gdy laptop pobiera ok 30mA

PU301
n. - 3.38V
PL1801 - 1.8V (650ohm)

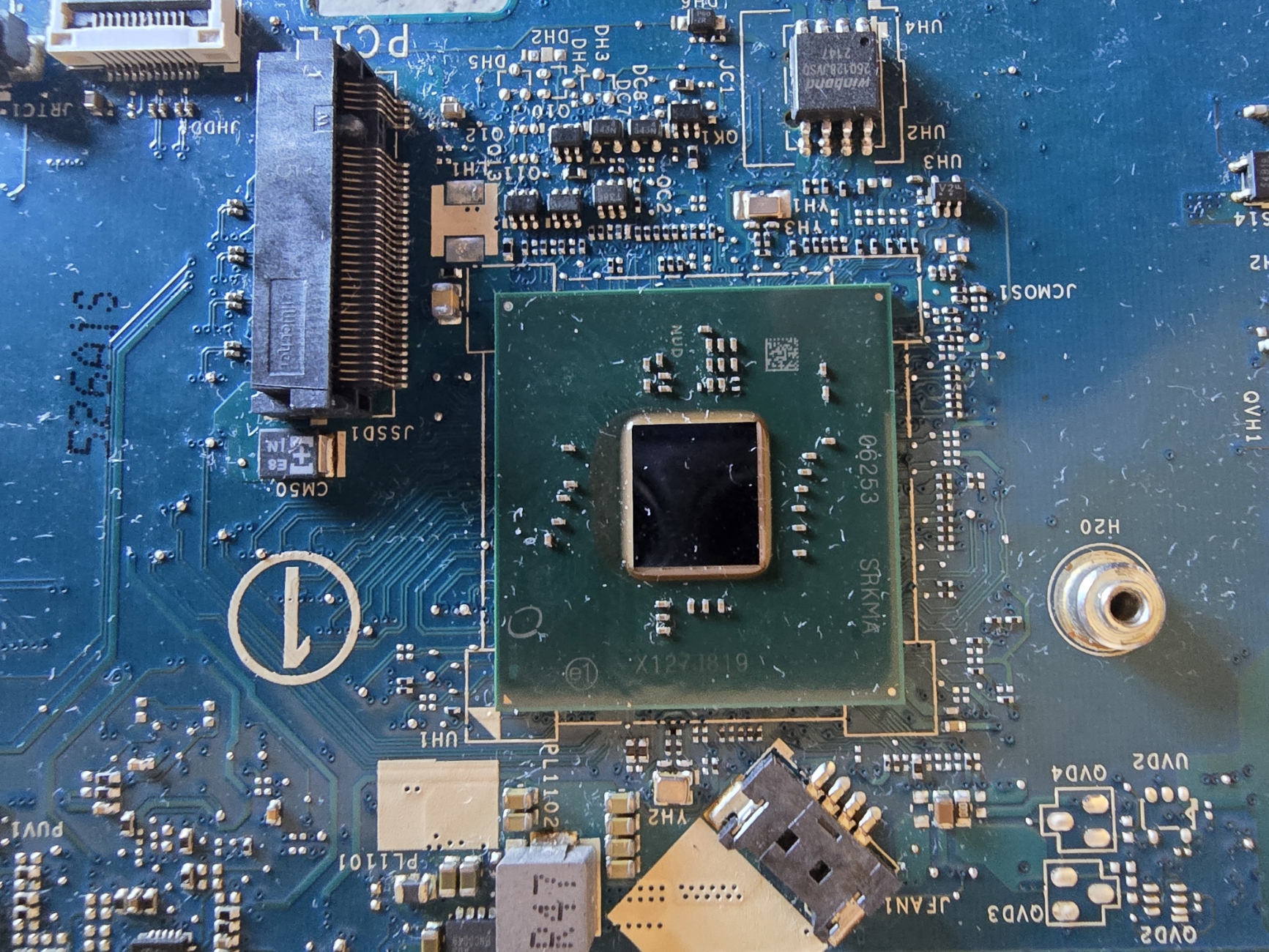

Pod kamerą termowizyjną układ SRKMA przez chwilę w dolnym rogu robi się cieplejszy.

Zmierz rezystancję do masy na.17 PU301 i n. 15 PU502.

Zmierz napięcie na n.9 PU1801.

domo997 hat geschrieben:Pod kamerą termowizyjną układ SRKMA przez chwilę w dolnym rogu robi się cieplejszy.

Powiem Ci że takie punktowe grzanie nie oznacza nic dobrego, ale jeszcze o niczym nie przesądza. Choć mam złe przeczucia co do tego PCH.

Witam,
Czy podczas włączenia płyty pojawia się 1.2V do zasilania RAM na cewce, ktora oznaczyłeś 12kOhm? Jakie oznaczenie ma układ od zasilania RAM? 4B= (Jest na odwrocie płyty)
Jeżeli się nie pojawia to na pinach 7 (SUSP#) i 8 (SYSON) zmierz podczas włączenia czy pojawia się 3.3V na obu pinach. Jeśli brak to PCH do wymiany. Pozdrawiam

clops35 hat geschrieben:Zmierz rezystancję do masy na.17 PU301 i n. 15 PU502.
Zmierz napięcie na n.9 PU1801.

PU301:
n.17 8.2k (napięcie 3.3V)

PU502:
n.15 11k (napięcie 5V)

PU1801
n.9 3.3V

klarus hat geschrieben:Czy podczas włączenia płyty pojawia się 1.2V do zasilania RAM na cewce, ktora oznaczyłeś 12kOhm?

Brak napięcia na cewce

klarus hat geschrieben:Jakie oznaczenie ma układ od zasilania RAM? 4B= (Jest na odwrocie płyty)

X24E, wg schematu: RT8207PGQW

nie ma napięć podczas włączenia na: 7 (SUSP#) i 8 (SYSON)

domo997 hat geschrieben:nie ma napięć podczas włączenia na: 7 (SUSP#) i 8 (SYSON)

PCH jest do wymiany

Zmierz napięcie na n.9, 19, 95, 100, 104, 110, 115, 116 i 127 KBC po uruchomieniu płyty.

clops35 hat geschrieben:Zmierz napięcie na n.9, 19, 95, 100, 104, 110, 115, 116 i 127 KBC po uruchomieniu płyty.

9 - 1.85V
19 - 3.3V
95 - 0V
100 - 3.3V
104 - 3.3V
110 - 3.3V
115 - 3.3V
116 - 0V
127 - 3.3V

Zmierz napięcia po uruchomieniu na wszystkich pinach DH3 i DH4 nawet jak elementy będą nieobsadzone.

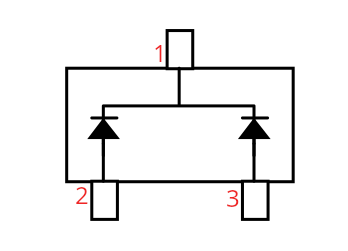

Piny licz jak na obrazku.

clops35 hat geschrieben:Zmierz napięcia po uruchomieniu na wszystkich pinach DH3 i DH4 nawet jak elementy będą nieobsadzone.

elementy nie są obsadzone:

DH3
1 - 3.3V
2 - 3.3V
3 - 0V

DH4
1 - 3.3V
2 - 0V
3 - 3.4V

Zmierz napięcia po uruchomieniu płyty na:
n.1 RH124, RH230, RH368,
n.15, 65, 68, 109 i 117 KBC.

Zmierz napięcia na n.114 i 122 KBC w trzech przypadkach:
a) podłączony zasilacz,
b) włącznik wciśnięty,
c) włącznik zwolniony

clops35 hat geschrieben:Zmierz napięcia po uruchomieniu płyty na:
n.1 RH124, RH230, RH368,
n.15, 65, 68, 109 i 117 KBC.

Zmierz napięcia na n.114 i 122 KBC w trzech przypadkach:
a) podłączony zasilacz,
b) włącznik wciśnięty,
c) włącznik zwolniony

RH124 - 0V
RH230 - 0V
RH368 - 0V

KBC:
n.15 - 3.3V
65 - 0V
68 - 3.3V
109 - 2.89V
117 - 0V

Jutro dodam resztę pomiarów.

domo997 hat geschrieben:Zmierz napięcia na n.114 i 122 KBC w trzech przypadkach:
a) podłączony zasilacz,
b) włącznik wciśnięty,
c) włącznik zwolniony

n. 114
a) - 3.2V
b) - 0V
c) - 3.2V
n.122
a) 0V
b) - 0V
c) - 3.2V - po wyłączeniu płyty spada do 0V.

Proszę o potwierdzenie czy wymieniać PCH.

Czy masz napięcie po włączeniu płyty na cewce PLM1?

domo997 hat geschrieben:Proszę o potwierdzenie czy wymieniać PCH.

Tak wymień PCH.

domo997 hat geschrieben:nie ma napięć podczas włączenia na: 7 (SUSP#)

Tak jak kolega wyżej pisał brak tego w stanie wysokim to 90% uszkodzony PCH.
