[ABANDONED] Sterownik stacji BGA

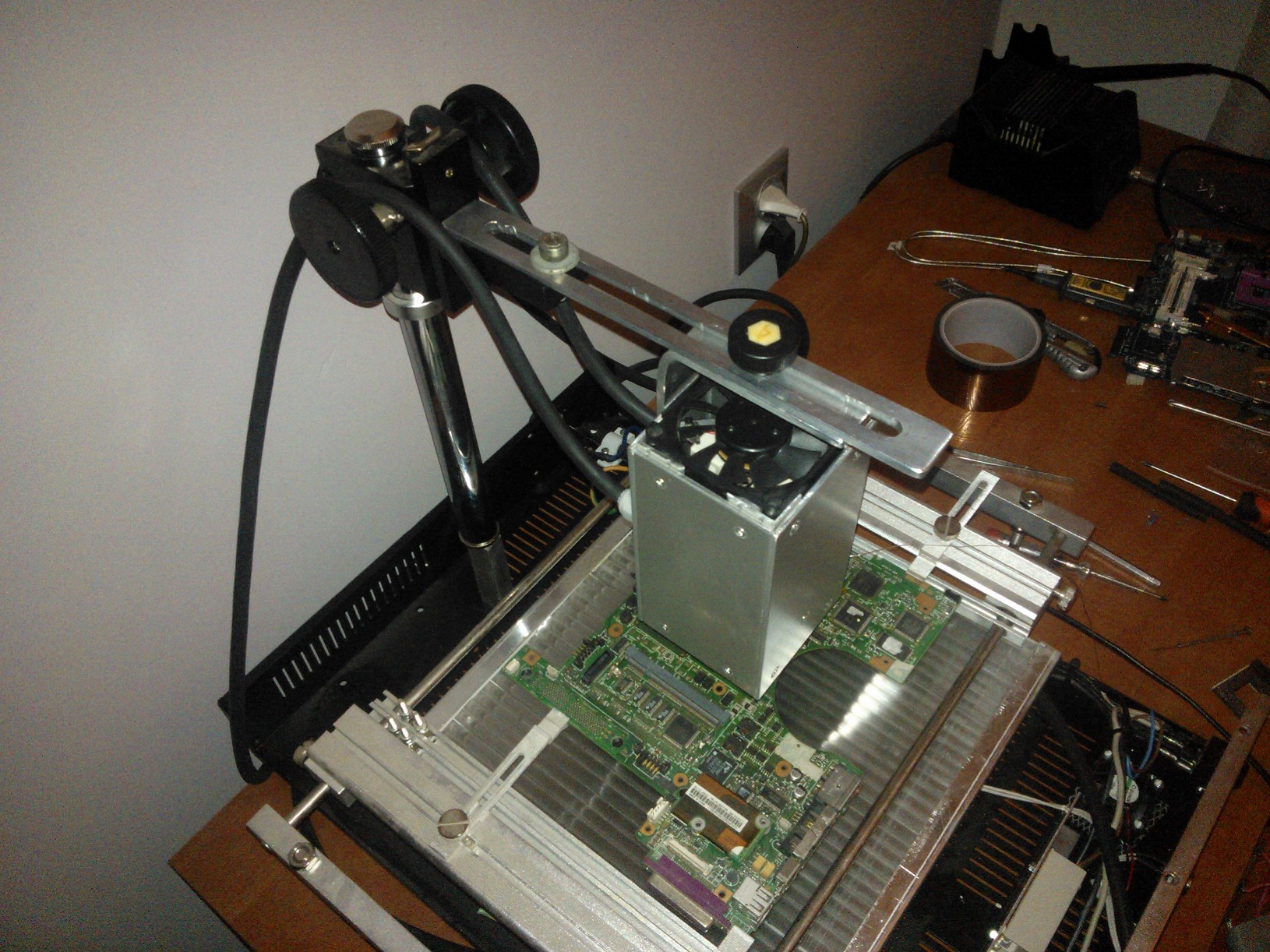

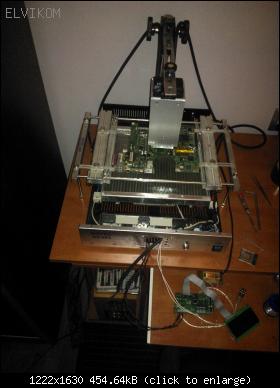

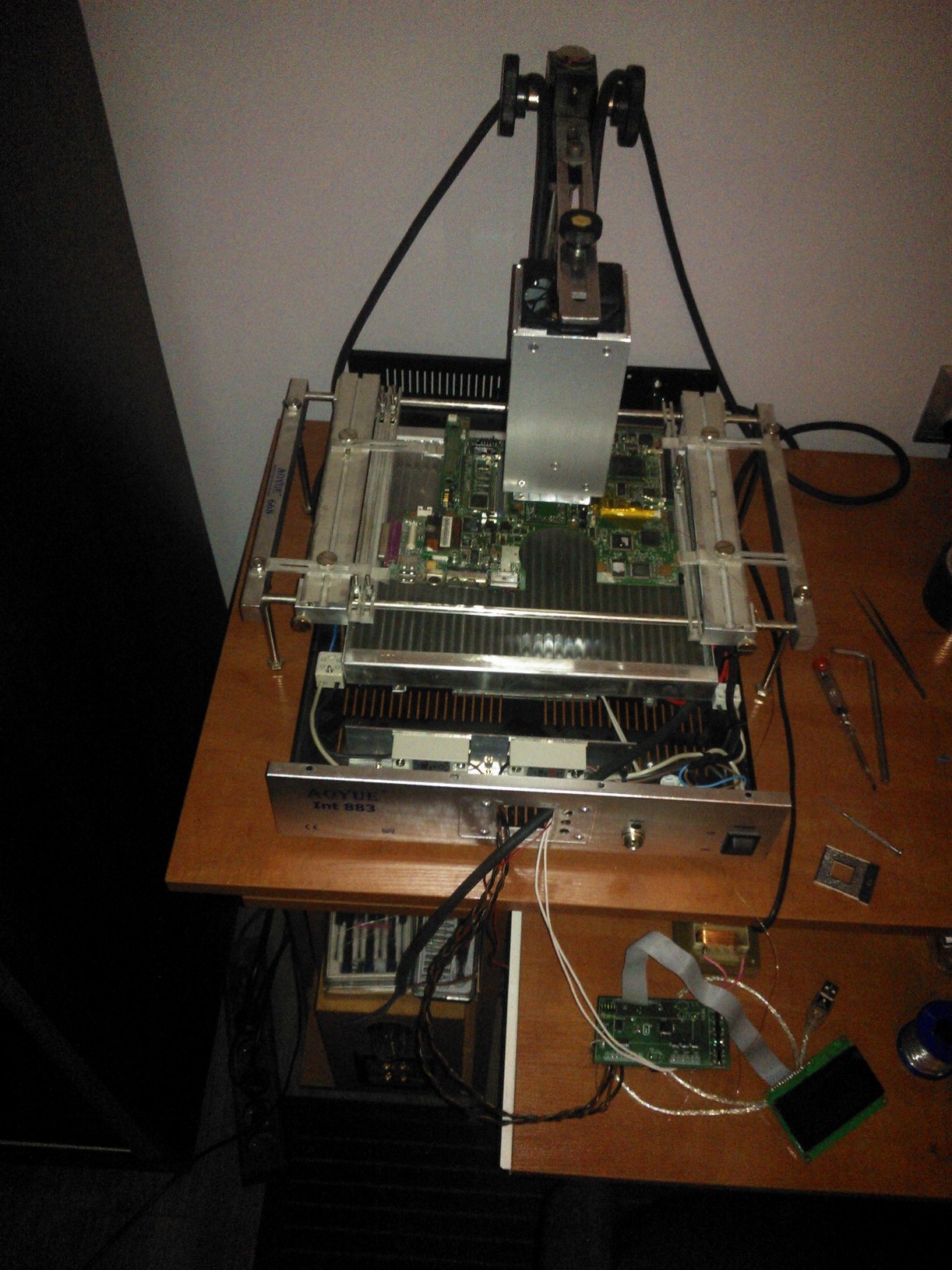

Dolne promienniki jak i obudowa to podgrzewacz Int883. Wyrzuciłem z niego oryginalny sterownik i zastąpiłem sterownikiem kolegi kmkm2. Na dole jest 5 grzałek, każda zbudowana z 7 rurek kwarcowych, moc każdej z nich to prawdopodobnie 300W, łączny wymiar około 300x280mm. Poniżej zdjęcie niedokończonej stacji w fazie testów

Ciekawie kolega to zbudował ja zrobiłem też stacyjkę na tym podgrzewaczu tylko zostawiłem oryginalny sterownik podgrzewacza i dodałem sterownik PC410.

Grzałka górna uruchamiana jest ręcznie, czy automatycznie po osiągnięciu określonej temperatury na pcb?

Są jeszcze zapisy na płytki ?

Uruchamia ją sterownik temperaturę dołu nastawiam przed włączeniem profilu ale dopiero jak włączę profil to grzeje podgrzewacz, w profilu ustawiłem czas po jakim góra zaczyna.

Wcześniej padło pytanie, czy sterownik ma opcje używania stacji tylko jako preheatera. Jest taka opcja, ale w trybie tym ustawiamy temperaturę dolnej grzałki i tylko ona brana jest pod uwagę (przykładowo ustawiamy 150*C i do takiej temperatury zostanie rozgrzana dolna grzałka).

Czy nadal można się dopisywać do płytek??

Panowie zakupiłem 5 sztuk HTS/1 600W i dopiero teraz martwię się czy sterownik zdoła wyhamować temperaturę. Co o tym sądzicie?

Mam 4x600W i daje radę, ale ważna jest wysokość płyty od grzałek, nie może być za mała.

Ja myślałem o 7 cm. Jaką kolega posiada odległość promienników od płyty oraz pomiędzy samymi promiennikami?

7,5cm od grzałek, więc będzie dobrze. Pomiędzy promiennikami mam 1,5cm i mogło by być troszkę więcej, temperatura w tych miejscach jest o 3-4 stopnie większa niż nad środkiem promiennika.

Reflektor masz jeden lustro czy pojedyńcze oryginalne z Selfy? Czyli mógłbym zastosować po 2cm, ale to mi da zabójcze pole grzejne gdzieś 25,5cm x 40cm.

Pojedyńcze, ich mocowanie pozwala mi oddalić lub przybliżyć je do siebie w zakresie 0,5-1,5cm.
Przy projektowaniu nie wziąłem pod uwagę wpływu promienników na siebie, były zamocowane na stałe 0,5cm od siebie. Płyta nagrzewała się w tych miejscach o ponad 10 stopni więcej! Wykonałem więc "łezki" dzięki czemu oddaliłem je od siebie, niestety 1,5cm to max na jaki pozwoliła mi obudowa.
Jeśli masz możliwość to przed zamocowaniem promienników zrób próbę, nagrzej jakąś płytę i pomierz temperatury w różnych miejscach.
Lepiej mieć trochę większe pole grzewcze niż nierówne nagrzewanie.

Bardzo dziękuję za cenne i konkretne wskazówki. Pole grzewcze o szerokości 40cm nie jest mi potrzebne i pewnie zrezygnowałbym z jednego promiennika na rzecz rachunków za prąd. Pytanie tylko czy zwykła blacha polerowana ma takie same możliwości odbijania jak oryginalne reflektory z Selfy. Jeżeli można wiedzieć to ile kolega za nie zapłacił? Suma sumarum wydaje mi się, że na tym sterowniku można najlepszy efekt uzyskać na 5 promiennikach 400W. Cena promienników niższa, rachunki niższe, a pole grzewcze wystarczające. Maksymalny przyrost temperatury można wyregulować wysokością stołu i mamy efekt jak przy 600W, lecz z oszczędnościami. Ale cóż mądry Polak po szkodzie.

Bez przesady z tą oszczędnością prądu, przecież stacja nie chodzi godzinami na pełnej mocy
Uważam, że zestaw 4x600W jest idealny, lepszy od 5x400W, na stronie 36 tego wątku jeden z kolegów pisał o problemach właśnie z grzałkami 400W, mają one mniejszą pojemność cieplną i to powodowało pewne problemy związane z działaniem programu.
Grzałki i reflektory kupiłem ponad rok temu na allegro, ceny nie pamiętam ale było to około 1/3 ceny katalogowej.

Czy jest ktoś w stanie podać różnice pomiędzy reflektorem z blachy polerowanej a tymi z Selfy?

Różnica jak dla mnie żadna. Ja zastosowałem oryginalne z selfy bo zwyczajnie nie chciało mi się męczyć z montażem promienników, wolałem gotowce.

A jak z odległością promiennika od "brzegu" od ścianki? Tak jak pomiędzy promiennikami, połowę mniej czy też w ogóle ten odstęp zmnijszyć do minimum? Pytam, bo wolę zrobić raz a porządnie. Nie mam pod dostatkiem blachy, żeby ją marnować.

Im mniej dasz tym bardziej nagrzewać się będzie obudowa, ja musiałem dać blisko (jakieś 0,5cm a miałem wcześniej 1,5cm), różnica jest odczuwalna ale tragedii nie ma, jak dasz 2cm myślę że będzie dobrze.

Witam.

Właśnie skończyłem studiować całe 39 stron tego projektu, chylę czoła Wszystkim a w szczególności autorowi projektu (szkoda, że już nie odwiedza). Oczywiście zdecydowałem się na budowę takiej stacji, raczej będzie to na promiennikach z Elceru.

Jak na razie nic nie mam tylko chęci, a to już dużo.

W takim razie proszę o wpisanie Mnie na listę do zamówienia płytek najnowszych, jestem bardzo zainteresowany.

Pozdrawiam.
