#1 Acer Aspire One ZG5 rev.F - nie wyświetla

przez grisza69 • 3 października 2009, 21:58
Witam,
Płyta ładuje baterię, reaguje na włącz - wyłącz, pobór prądu w standby 0,01A, podczas startu 0,46A i nic się nie zmienia, wszystkie układy ciepłe, wszystkie przetwornice działają, napięcie na przetwornicy procesora 0,9V, pamięć 1,8V, wymieniłem GBM-a, wymieniłem grafikę, zaprogramowałem bios w zewnętrznym, procesor (nie mam na wymianę) podgrzałem -ruszyłem - niestety dalej nic nie wyświetla. Czy możliwe jest uszkodzenie procesora? Czy ktoś spotkał się z taką usterką?

Re: Acer Aspire One ZG5 rev.F - nie wyświetla

przez Google Adsense [BOT] • 3 października 2009, 21:58

#2 Re: Acer ZG5 - rev F nie wyswietla  [ROZWIĄZANY] 

przez Vogelek23 • 4 października 2009, 07:44
W tym "maleństwie", w przypadku prawidłowych napięć przetwornic, występowały najczęściej dwie usterki: uszkodzenie/odklejenie procesora lub odklejenie mostu północnego 945GMS.

W opisywanym przez Ciebie przypadku - sądząc po poborze prądu i napięciu rdzenia CPU - brak jest procedury POST. Napięcie rdzenia powinno tu "wskoczyć" z wartości 0.9V do 1.19V.
Sugerować to może właśnie uszkodzenie lub odklejenie samego CPU.

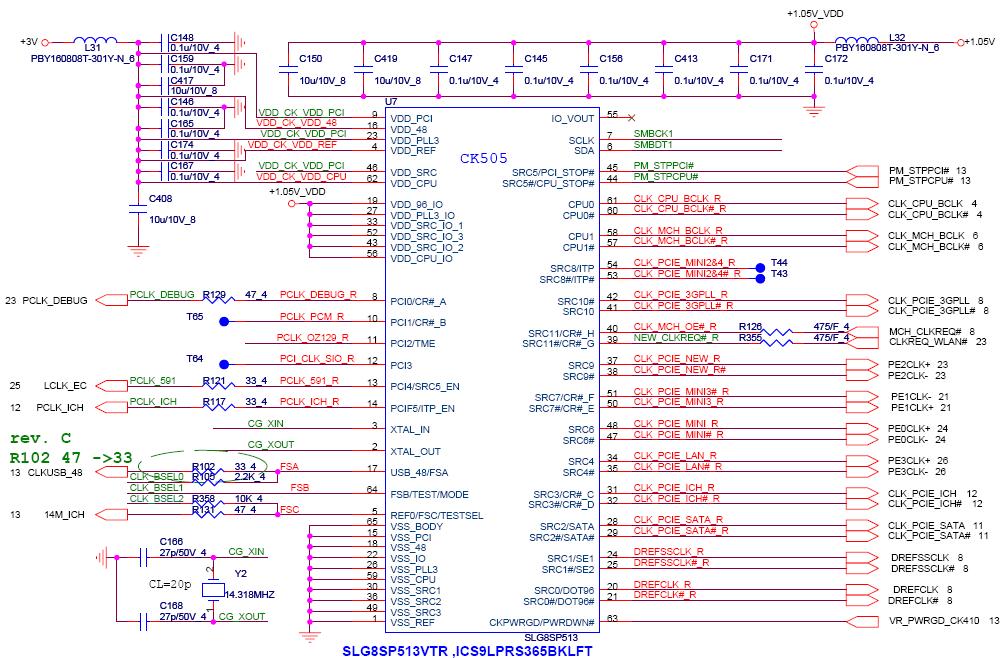

Sprawdź także występowanie prawidłowych przebiegów zegara systemowego (diagram poniżej).
Dodatkowo, z datasheet'a układu ISL6261 (przetwornica CPU) odczytaj tabelę stanów wejść VID[0-6] i sprawdź mierząc na swojej płycie, w jakiej fazie uruchomienia znajduje się CPU.

Obrazek

#3 Re: Acer ZG5 - rev F nie wyswietla

przez grisza69 • 4 października 2009, 10:43
Dziękuje za schemacik, odrobię się z zaległą robotą i szybko wracam do Acera ,sprawdzę pomiary i będziemy drążyć temat dalej - to jest 3 taki Acer i niestety trzy razy wywiesiłem biała flagę :-( , każdy z dokładnie takimi samymi objawami, byłem przekonany że jest to uszkodzenie kości biosu, kości bez problemu zapisują się w programatorze zewnętrznym i bezbłędnie weryfikują.
Napisałeś że usterki najczęściej występujące:
-odklejenie grafiki - wymieniłem na nową ,
-odklejenie procesora , procesor ruszyłem ale skoro tak jest to jeszcze na wszelki wypadek ściągnę i wymienię kulki - a nuż to jest to .
Pozdrawiam

P.S. Irmina - postaram się na przyszłość nie robić takich kłopotów, za dotychczasowe przepraszam :)

#4 Re: Acer Aspire One ZG5 rev.F - nie wyświetla

przez grisza69 • 10 października 2009, 00:06
Nastała jasność po wymianie procesora.
Przekulkowanie starego nic nie dało , nowy odpalił za pierwszym razem.
Na wszelki wypadek wymieniłem kulki na ołowiowe ,liczę ,że nie powinno się nic przez to stać.
Dziękuje za porady. :D
P.S Temat można zamknąć.
