#1 Prośba o identyfikację pada SONY VAIO MBX-109.

przez patol • 27 maja 2011, 10:28
Witam. Proszę o pomoc w identyfikacji pada.

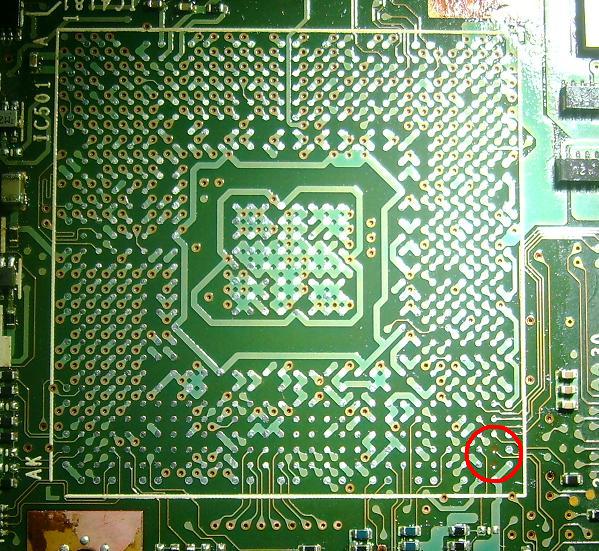

Płyta to Sony MBX-109, układ ATI 9700M 216PBCGA15FG. Wyrwany pad zaznaczony na zdjęciu czerwonym kółkiem. Czy jest konieczny, lub z czym się łączy?
Obrazek

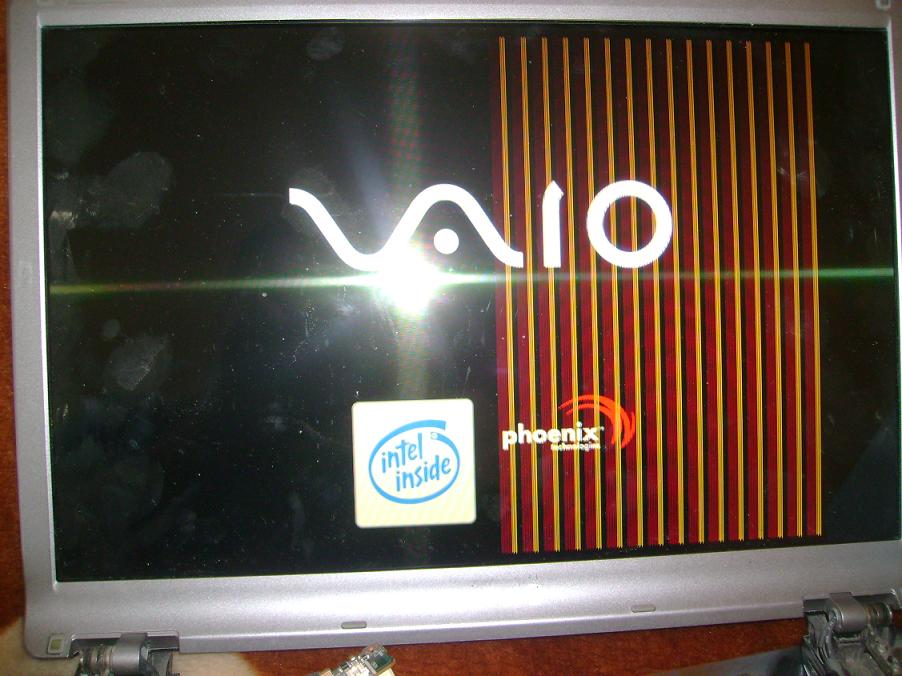

Panowie, po odbudowie pada i wlucie układu mam obraz jak na poniższym zdjęciu:
Obrazek

Podczas wlutu układu podpórka od spodu płyty "przycisnęła" jedną z pamięci i ją przesunęła, zdjąłem ją i postawiłem od nowa. Czy taki obraz wskazuje właśnie na pamięć VRAM? Czy szukać gdzieś indziej? Proszę o podpowiedź.

Re: Prośba o identyfikację pada SONY VAIO MBX-109.

przez Google Adsense [BOT] • 27 maja 2011, 10:28

#2 Re: Prośba o identyfikację pada MBX-109.

przez patol • 29 maja 2011, 09:05
Nikt nie spotkał się z podobnym problemem? Co może powodować taki obraz? Proszę o podpowiedź.

#3 Re: Prośba o identyfikację pada SONY VAIO MBX-109.

przez zbyszek • 29 maja 2011, 09:52
Co było wcześniej, przed naprawą? Brak obrazu?
Mi to wygląda na uszkodzoną matrycę lub tasiemkę.

#4 Re: Prośba o identyfikację pada SONY VAIO MBX-109.

przez patol • 29 maja 2011, 13:05
Wcześniej laptop nie wyświetlał w ogóle obrazu. Klient twierdził, że przy wyginaniu kadłubka obraz na chwilkę "zaskakiwał". Mnie martwi ta kostka pamięci która przesunąłem, gdyż podłączałem zasilanie gdy była przesunięta. Czy to mogłoby ja uszkodzić? Co powinno się stać kiedy ją całkiem zdejmę?

#5 Re: Prośba o identyfikację pada SONY VAIO MBX-109.

przez koko115 • 29 maja 2011, 20:12
Powinno być bez zmian, jeśli ją uszkodziłeś. Wydaje mi się że idziesz dobrym tropem.

#6 Re: Prośba o identyfikację pada SONY VAIO MBX-109.

przez grisza69 • 30 maja 2011, 00:05
koko115 napisał(a):Powinno być bez zmian, jeśli ją uszkodziłeś. Wydaje mi się że idziesz dobrym tropem.



Tak, stać się nic nie stanie - w najgorszym wypadku po zdjęciu obraz będzie całkowicie nieczytelny ( artefakty).

#7 Re: Prośba o identyfikację pada SONY VAIO MBX-109.

przez patol • 30 maja 2011, 13:03
Uszkodzona okazała się właśnie kostka pamięci, którą przesunąłem. Po jej zdjęciu, obraz pozostał bez zmian, jedynie pasy zmieniły kolor. Po wstawieniu drugiej z innej płyty, ukazał się prawidłowy obraz. Dziękuje za rady, temat zamykam.
