#1 Dell Studio 1537 - brak obrazu, miga przekreślony głośnik na panelu dotykowym

przez mimelectronics • 5 września 2013, 18:45
Dell Studio 1537
Płyta : DAFM7BMB6D0 REV:D
PWB T008G REV: A00
Procesor : Intel
North Bridge : AC82GM45 SLB94 Intel
Matryca LED: LP154WX7 15.4" WXGA
(TL)(B1)


Po załączeniu brak obrazu na matrycy.

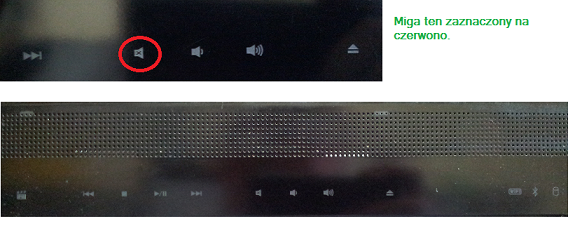

Na panelu dotykowym świeci się ikona "VOL-" , "VOL+" i miga przekreślony głośnik ( wył. dźwięku ).

1. Co to za kod ? Czy odpowiada za brak identyfikacji matrycy ?
2. Co musi być podłączone w tym modelu aby pojawił się obraz na matrycy ?
3. Jeśli można to prosił bym o wsad do biosu MX25L1605AM2C.
4. Jeśli potrzebuje matrycy dedykowanej do tego modelu, to czy jest to kwestia przeprogramowania pamięci na matrycy ? Jeśli tak to o ten wsad też poproszę.

Obrazek

Re: Dell Studio 1537 - brak obrazu, miga przekreślony głośnik na panelu dotykowym

przez Google Adsense [BOT] • 5 września 2013, 18:45

#2 Re: Dell Studio 1537 - brak obrazu, miga przekreślony głośnik na panelu dotykowym 

przez iras72 • 5 września 2013, 19:04
Może to Ci pomoże http://en.community.dell.com/support-forums/laptop/f/3518/t/18223024.aspx

-- czwartek, 5 wrz 2013, 19:07 --

https://www.elvikom.pl/viewtopic.php?f=213&t=26473&hilit=+dell

-- czwartek, 5 wrz 2013, 19:35 --

Jeśli byłby problem z matrycą to na zewnętrznym monitorze (telewizorze) powinien być obraz, miganie lewej kontrolki wskazywało by na błąd procesora lub brak komunikacji procesora z biosem. Przy braku obrazu na zewnętrznym podstawowe czynności to podmiana pamięci ram, procesora, odłączenie wszelkich zbędnych podzespołów, zbędnych do odpalenia płyty - dysk, napęd, wifi, klawiatura.

#3 Re: Dell Studio 1537 - brak obrazu, miga przekreślony głośnik na panelu dotykowym

przez mimelectronics • 8 września 2013, 19:42
- uszkodzona matryca
- taśma panelu dotykowego ( umarła podczas składania komputera )
- pamięć bios przeprogramowana
- bateria CR2032 wymieniona ze względu na wiek
- i oczywiście procesor
Kod mówił o uszkodzeniu procesora.

Dziękuję za pomoc
