#1 ASUS Vivobook R541UA-XO181T (X541UV REV. 2.0) - nie reaguje na włącznik

przez xamledyD • 21 lipca 2018, 17:47
Witam.

Na początek obsada laptopa:

 Płyta główna   X541UV REV. 2.0
 Procesor   Intel Core i5-6200U (SR2EY)
 KBC   IT8995E CXA
 BIOS   GD25B64CSIG


Pamięć RAM jest lutowana do płyty (8 kości MT40A512M8RH-083E IT - razem 4 GB RAM DDR4). Na płycie nie ma dodatkowej grafiki (są wersje płyty z dodatkową grafiką NVIDIA). Brak baterii CMOS - takową funkcję pełni zwykły akumulator laptopa.

Wcześniejsza historia laptopa jest nieznana. Poniżej opis zastanej usterki:

Płyta główna laptopa po podłączeniu do zasilacza laboratoryjnego generalnie nie pobiera prądu, jednak co około 3 sekundy pobór prądu skacze na ułamek sekundy do niemal 50 mA. Zachowanie to powtarza się cyklicznie. Nie świecą diody zasilania i ładowania. Wciśnięcie lub przytrzymanie włącznika nie zmienia zachowania płyty. Dokonałem pomiarów rezystancji cewek do masy - wyniki poniżej:

 Cewka   Rezystancja [Ω]
 PL8101 [VCCGT]   8.6 Ω
 PL8102 [+VCCCORE]   9.5 Ω
 PL8302 [+1.0VSUSO]   0.1 Ω
 PL8600 [+1.2VO]   366 Ω
 PL8701 [+3VADSWO]   0.53 Ω
 PL8702 [+5VSUSO]   kilkanaście kΩ (pływa)


Na żadnej z ww. cewek nie ma jakiegokolwiek napięcia, nawet w trakcie chwilowych wzrostów poboru prądu.

Jak widać, podejrzanie niskie rezystancje są na liniach +1.0VSUSO i +3VADSWO.

Dodatkowe informacje:
- brak śladów zalania/korozji/spalenizny/uszkodzeń mechanicznych na płycie,
- BIOS nie był jeszcze przeprogramowywany,
- sprzęt testuję bez baterii - jej podłączenie nie zmienia zachowania płyty,
- nie znalazłem na płycie żadnego grzejącego się elementu.

Na podstawie wyżej opisanych czynności mam poniższe pytania:
- czy niskie rezystancje na liniach +1.0VSUSO i +3VADSWO są przyczyną takiego zachowania płyty?
- czy zacząć od próby zwarciowej na linii +3VADSWO?
- jakie informacje są jeszcze potrzebne do namierzenia przyczyny uszkodzenia sprzętu?

Z góry dziękuję za każdą wskazówkę mogącą przybliżyć mnie do naprawy sprzętu.

Re: ASUS Vivobook R541UA-XO181T (X541UV REV. 2.0) - nie reaguje na włącznik

przez Google Adsense [BOT] • 21 lipca 2018, 17:47

#2 Re: ASUS Vivobook R541UA-XO181T (X541UV REV. 2.0) - nie reaguje na włącznik  [ROZWIĄZANY] 

przez matic • 21 lipca 2018, 18:27
Hello!

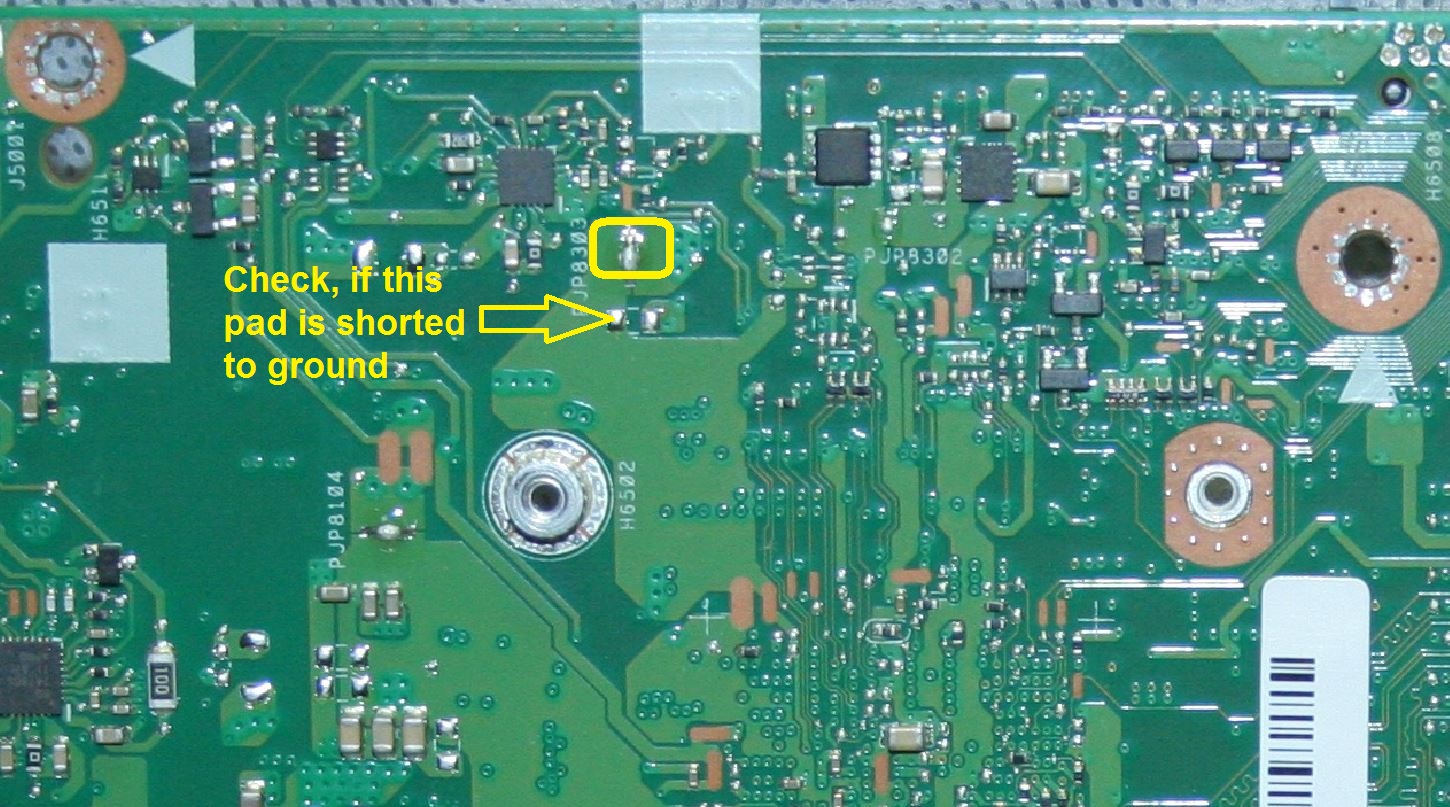

Remove the jumper "PJP8303" and check, which pad is shorted to ground.
If the short is present on the highlighted pad (picture below), perform a short circuit test described here on highlighted pad.

Obrazek

The main APU hybrid may be damaged.

#3 Re: ASUS Vivobook R541UA-XO181T (X541UV REV. 2.0) - nie reaguje na włącznik

przez xamledyD • 23 lipca 2018, 08:58
Thank you matic for your reply.
I've removed PJP8303 and, unfortunately, there is a short to ground on a highlighted pad, so I had to do a short circuit test starting from 1V and 500 mA. At nearly 4 A the only heating element was SR2EY (as you thought), so this is the end of repair at the moment. Now I have to search for a new APU or new board.
Thank you matic for your help.
